| 起源の場所 | 中国 |
| ブランド名 | YZGEAR |
| モデル番号 | BG22123105 |

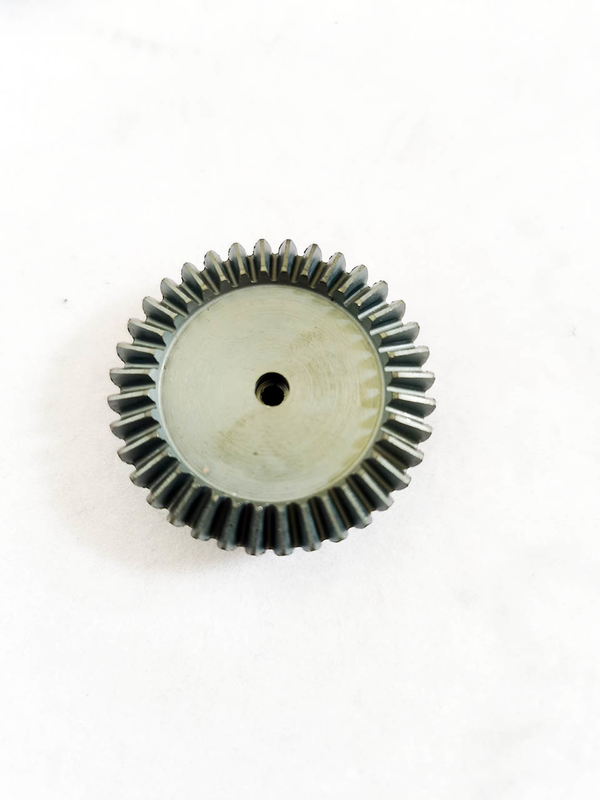

0.5 モジュール 43T マイクロストレート円錐ギアトランスミッションギア
工作機械、電動工具、印刷機、ギアボックス。
ベベルギアは、軸が交差する2つのシャフトを接続するために使用され、そのピッチ面は円錐です。
ベベルギアの歯は、ピッチコーンに沿って切断されます。
ストレートベベルギアは、ストレート歯を持つベベルギアの単純な形式です。
| パラメータ | 仕様 |
|---|---|
| カスタムメイド | 利用可能 |
| ギアプロファイルタイプ | グリーソン |
| 製造プロセス | ギアシェーピング |
| 歯研削 | 含まれています |
| モジュール (M) | 0.5 |
| 歯数 (Z) | 43 |
| 圧力角 (α) | 20° |
| リード角 | カスタム |
| 精度グレード | ISO 8-9 グレード |
| 熱処理 | 浸炭/高周波焼入れ |
| 表面硬度 | ピニオン 58-62 HRC/ギア 50-55 HRC |
| 中国/GB | ISO | ГоСТ | ASTM | JIS | DIN |
|---|---|---|---|---|---|
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/40XHMA | 4340 | SNCM439 | 40NiCrMo6/36NiCrMo4 | |
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
