トランスミッション ダブルヘリカルギア ピニオンホビングサービス 70mm ISO 8-9 グレード
  • トランスミッション ダブルヘリカルギア ピニオンホビングサービス 70mm ISO 8-9 グレード
  • トランスミッション ダブルヘリカルギア ピニオンホビングサービス 70mm ISO 8-9 グレード

トランスミッション ダブルヘリカルギア ピニオンホビングサービス 70mm ISO 8-9 グレード

起源の場所 中国
ブランド名 YIZGEAR
モデル番号 DB23032601
製品の詳細
プロファイルタイプ:
二重らせんギア
ギヤ幅:
70mm
製造プロセス:
ギアホービング
直径ピッチ:
1.5
質等級:
ISO 8-9
内側の穴:
100mm
ハイライト:

伝達二重螺旋形ギヤ

,

ISO 8の二重螺旋形ギヤ

,

二重螺旋形ギヤ70mm

支払いと配送条件
最小注文数量
1部分
価格
$700/ Piece
パッケージの詳細
合板の木枠
受渡し時間
75日
支払条件
L/C、D/P、T/T、ウェスタン・ユニオン
供給の能力
100部分/月
製品説明

トランスミッションギア - ピニオンダブルヘリカルギアホブ盤サービス

直径ピッチ  1.5

モジュール: 16.933

圧力角: 20°

ヘリックス角: 15°

材質: 40CrNiMoA (SAE 4340)

製造方法: ギアホブ盤

1) ダブルヘリカルギアの特徴

a) ダブルヘリカルギアは、より高い効率を提供できます。

b) ダブルヘリカルギアで発生する合力推力はゼロです。

c) ダブルヘリカルギアは、より大きな動力を伝達できます。

d) 高いヘリックス角は、ダブルヘリカルギアで有利に使用できます。

製品 ダブルヘリカルギア
カスタムメイド
ギアプロファイルタイプ 円筒ギア
製造 ギアホブ盤
歯研削
モジュール (M) カスタムメイド
歯数 (Z) 35
圧力角 (α) 20°
リード角 22°
歯の精度グレード ISO 8-9 グレード
熱処理 焼入れ焼き戻し
表面硬度 260-300HB



鋼材コードグレード比較
中国/GB ISO ГΟСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi   18XГT   SMK22
20Cr2Ni4   20X2H4A
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA   40XH2MA/
40XHMA
4340 SNCM439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420

生産設備

トランスミッション ダブルヘリカルギア ピニオンホビングサービス 70mm ISO 8-9 グレード 0トランスミッション ダブルヘリカルギア ピニオンホビングサービス 70mm ISO 8-9 グレード 1トランスミッション ダブルヘリカルギア ピニオンホビングサービス 70mm ISO 8-9 グレード 2

トランスミッション ダブルヘリカルギア ピニオンホビングサービス 70mm ISO 8-9 グレード 3トランスミッション ダブルヘリカルギア ピニオンホビングサービス 70mm ISO 8-9 グレード 4トランスミッション ダブルヘリカルギア ピニオンホビングサービス 70mm ISO 8-9 グレード 5

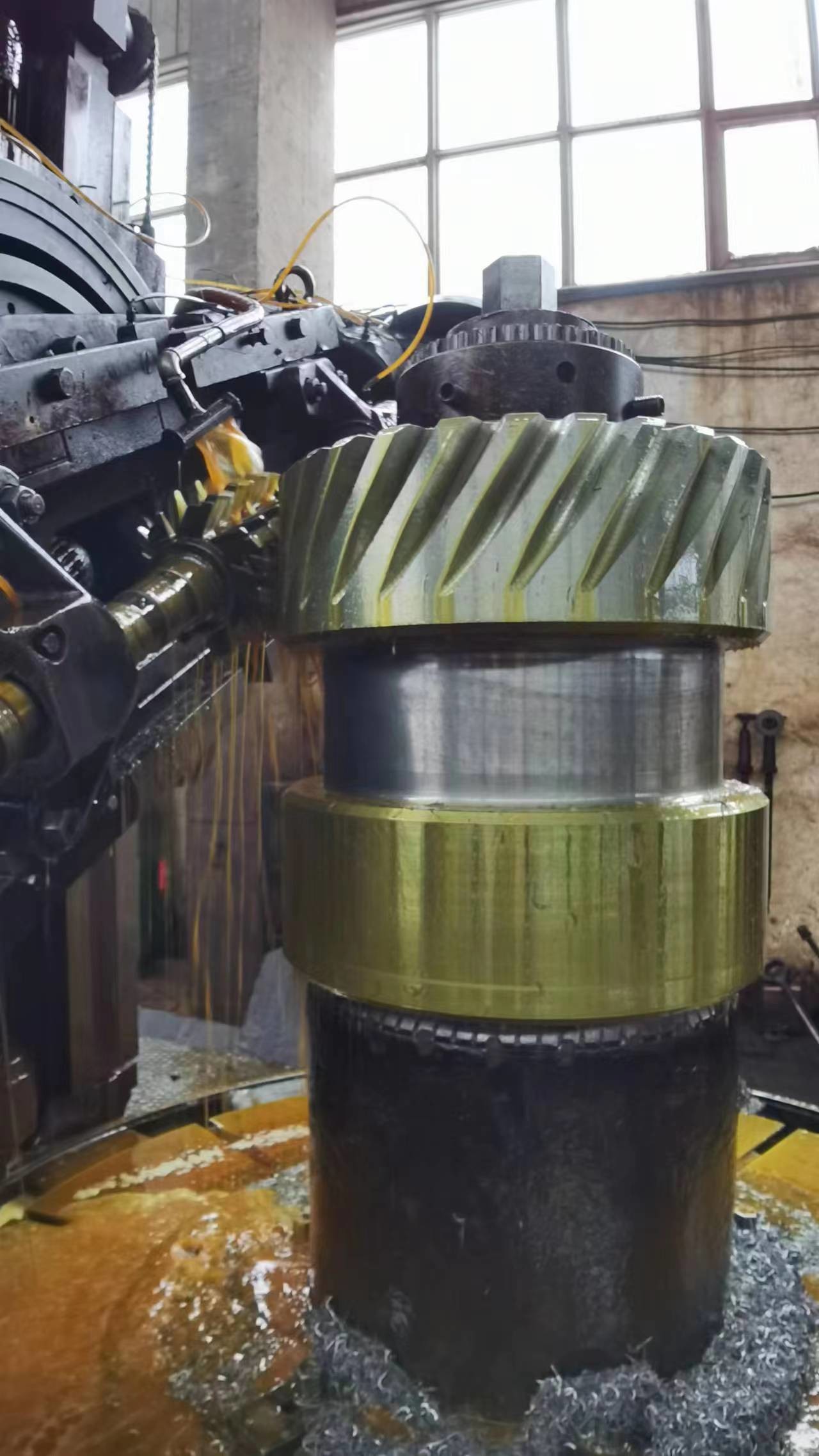

製造プロセス

トランスミッション ダブルヘリカルギア ピニオンホビングサービス 70mm ISO 8-9 グレード 6トランスミッション ダブルヘリカルギア ピニオンホビングサービス 70mm ISO 8-9 グレード 7トランスミッション ダブルヘリカルギア ピニオンホビングサービス 70mm ISO 8-9 グレード 8

                                          切削                                                               フライス加工

トランスミッション ダブルヘリカルギア ピニオンホビングサービス 70mm ISO 8-9 グレード 9トランスミッション ダブルヘリカルギア ピニオンホビングサービス 70mm ISO 8-9 グレード 10トランスミッション ダブルヘリカルギア ピニオンホビングサービス 70mm ISO 8-9 グレード 11

           熱処理                              研削                                   検査
トランスミッション ダブルヘリカルギア ピニオンホビングサービス 70mm ISO 8-9 グレード 12
