| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | SS23051201 |
| 最小注文数量: | 5部分 |
| 価格: | $150.0/Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 55日 |
| 支払条件: | L/C、T/T、ウェスタン・ユニオン、D/P |
| 供給の能力: | 1000部分/月 |
| タイプ: | 出力シャフト | 材料: | 17CrNiMo6 |
|---|---|---|---|
| ギヤ モジュール: | 5 | スプライン モジュール: | 3 |
| ギヤ出版物の角度: | 20° | スプラインの出版物の角度: | 30° |
| ハイライト: | 出力ギヤ スプライン シャフト,プラネタリ・ギアのためのスプライン シャフト,17CrNiMo6ギヤ スプライン シャフト |
||

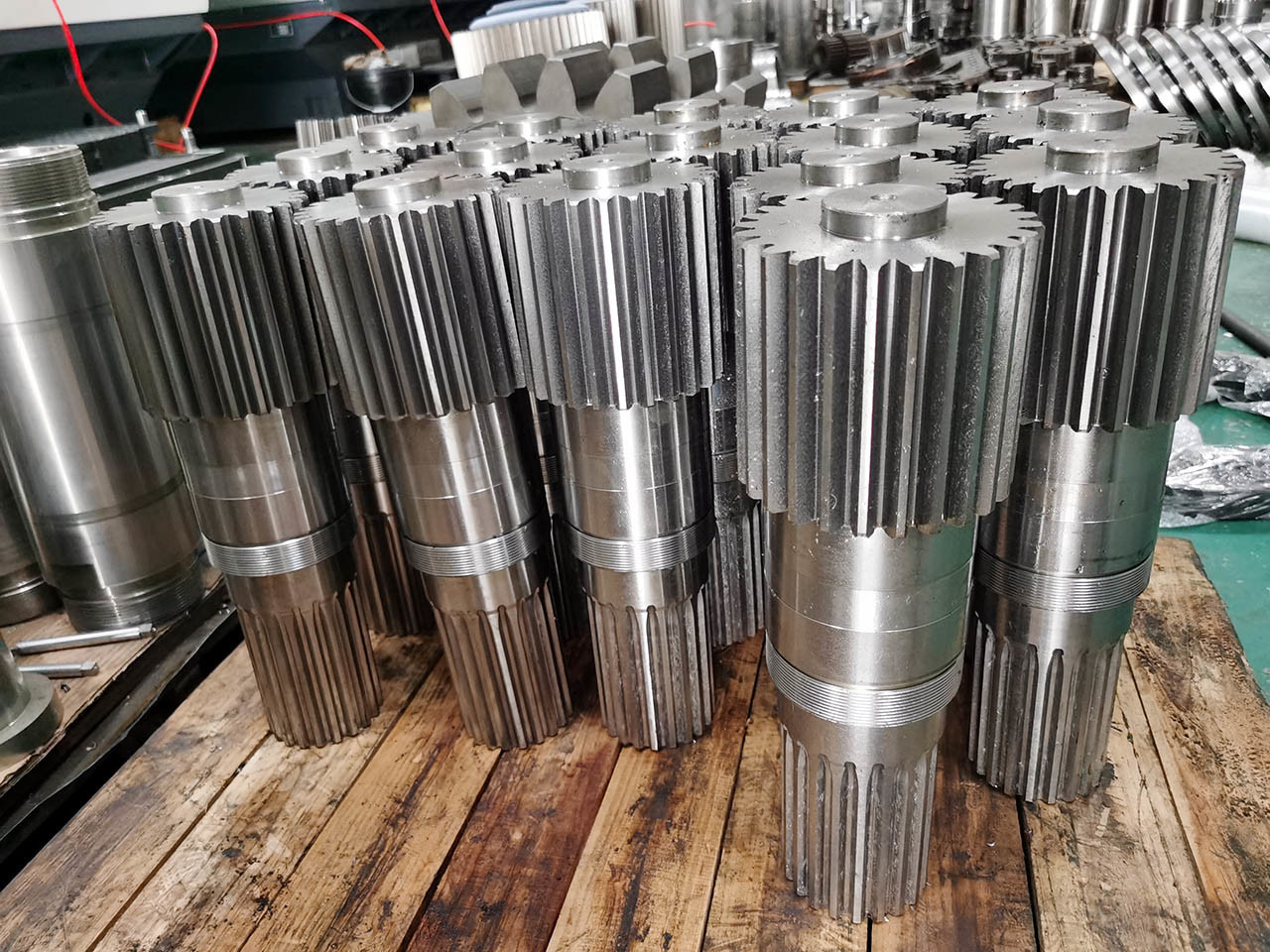

トランスミッションギア 出力ギアシャフト 出力スラインシャフト 惑星ギア
惑星系の出力シャフト
ギアモジュール: 5
歯磨き機
品質グレード:ISO 6-7グレード
材料: 鍛造鋼
17CrNiMo6
熱処理: 炭化物
表面硬さ 硬さ: 58-62 HRC
核硬さ: 38 HRC
スプライン磨き
歯の荒さ Ra 1.6
| 製品 | 出力シャフト |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | ギアとスライン |
| 歯輪製造 | ギアスプリント・フライリング/ギアスプリント・フライリング |
| 歯磨き機 | √ |
| モジュール (M) | 5/3 |
| 歯数 (Z) | 26 |
| 圧力の角度 (α) | 30° |
| ヘリックス角度 (β) | 0° |
| 歯の精度度 | ISO 6から7級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 50-55 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
