| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| 最小注文数量: | 2セット |
| 価格: | 300＄ |
| パッケージの詳細: | パライウッドの箱 |
| 受渡し時間: | 60 日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 500セット/月 |
| サイズ: | カスタマイズ | スプラインの歯は番号が付いている: | 18 |
|---|---|---|---|
| 形状: | 円筒形 | モジュール: | カスタマイズ |
| 幅: | 10 | 熱処理: | 浸炭 |
| ハイライト: | 耐久性のあるスラインギアシャフト,オーダーメイド スピンギアシャフト,パーソナライズされたモジュール スラインギアシャフト |
||

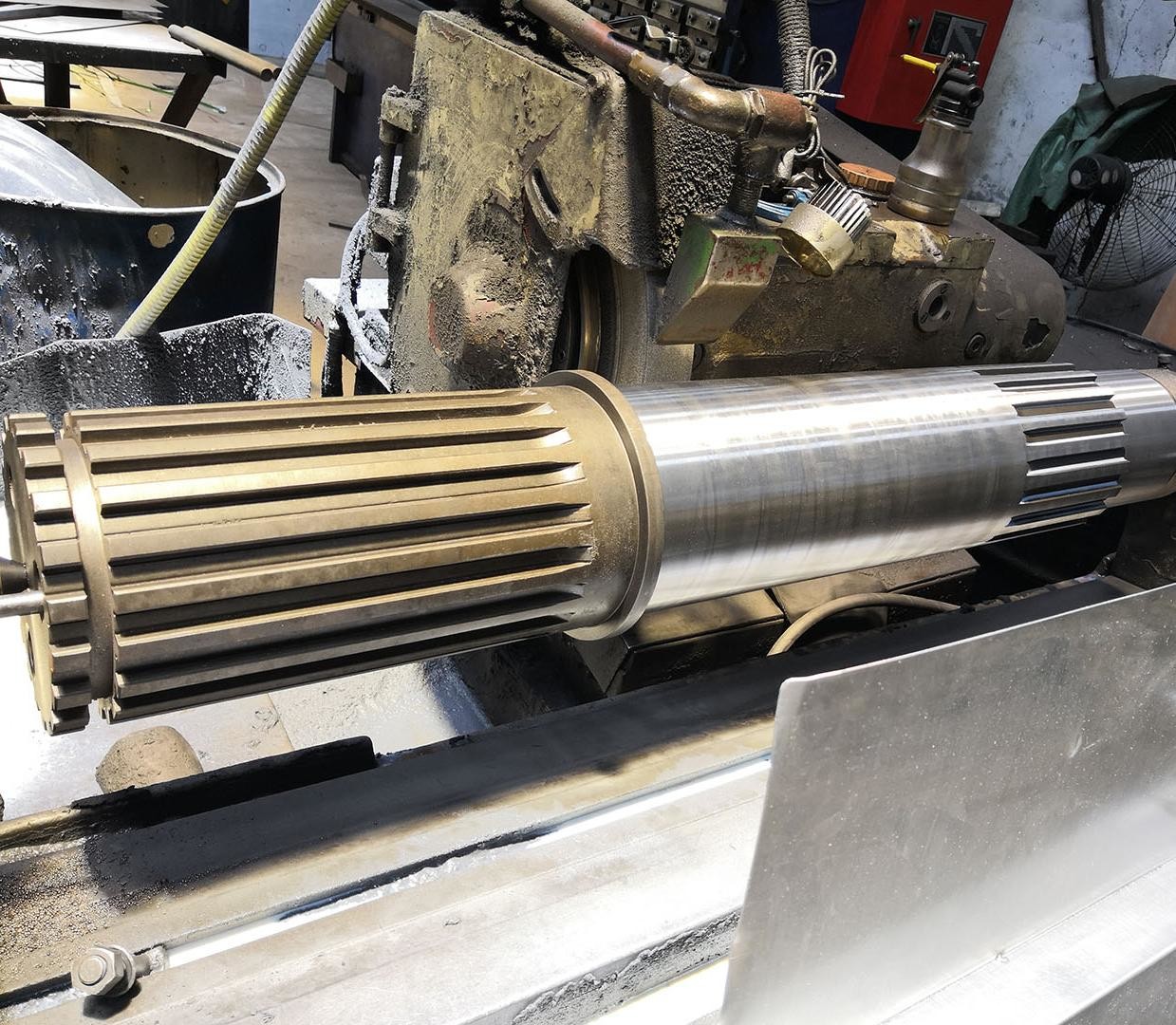

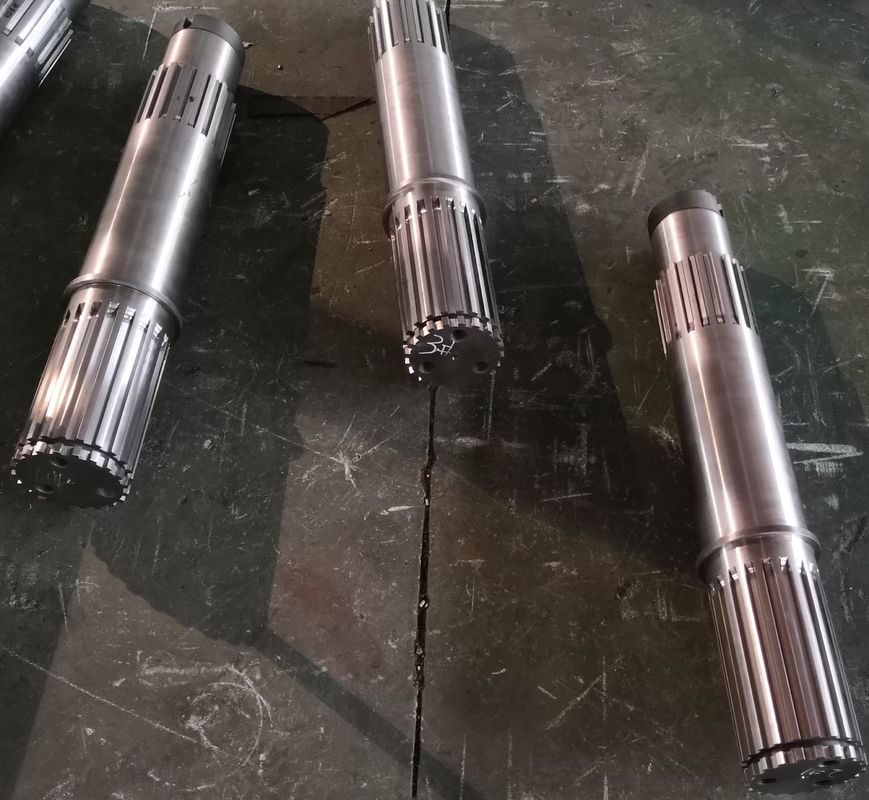

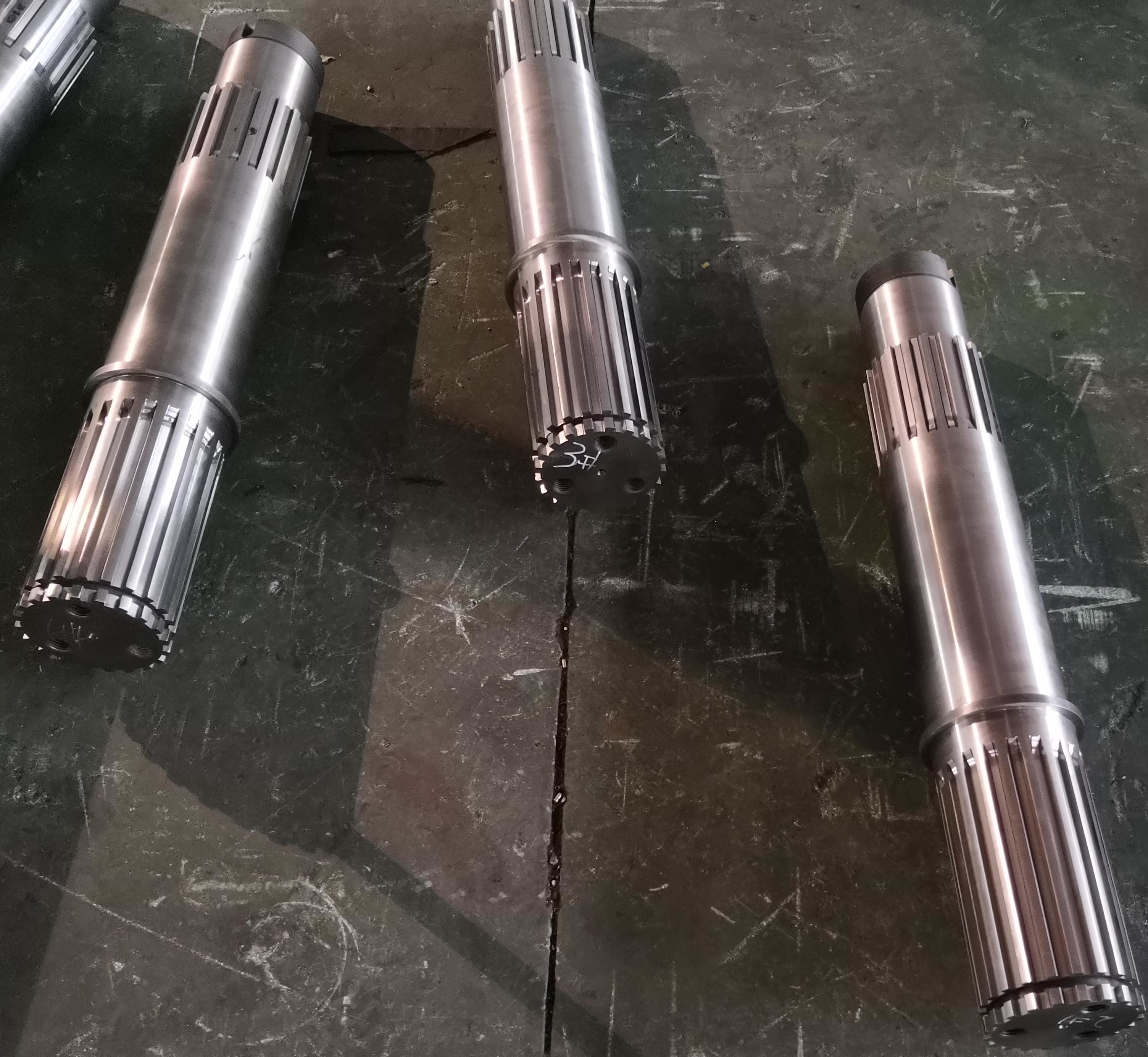

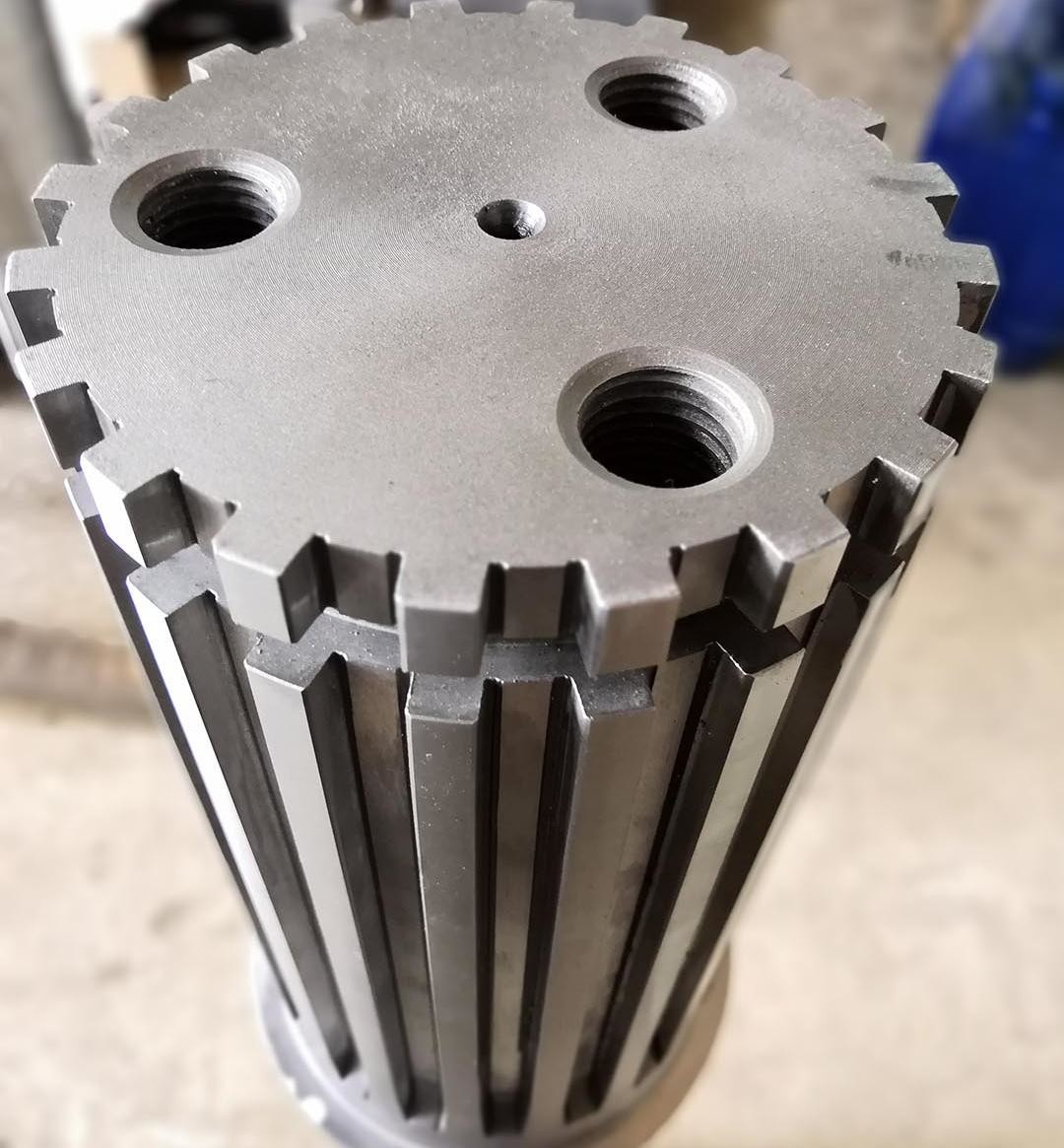

1) スピンギアシャフトの説明
スピンシャフトは,多歯のメッシュを通して負荷を分散するトランスミッション部品です
放射力,軸力,扭曲力の組み合わせに耐えられる.
2) スピンギアシャフトの特徴
a) 複数の歯が同時に接触することで,より均等な負荷分布が確保され,単点のストレスの集中が避けられます.
b) 任意の長方形スプリング,インボルトスプリングなどがあります.異なる歯プロファイルは,異なる負荷要件に適しています.
3) スピンギアシャフトの利点
a) について 高い負荷容量: トーク伝送容量は,単鍵接続 (フラットキーなど) よりも数倍高い.
(b) 強い疲労耐性: 多歯の負荷共有により使用寿命が延長され,頻繁なスタート・ストップや衝撃負荷に適しています.
| 製品 | スピンギアシャフト |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒型ギア |
| 歯輪製造 | ギアフライス/ギアホッビング/ギアフォーム |
| 歯磨き機 | √ |
| モジュール (M) | 10 |
| 歯数 (Z) | カスタム |
| 圧力の角度 (α) | 0° |
| ヘリックス角度 (β) | 0° |
| 歯の精度度 | ISO 6から7級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58-62 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
