| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| 最小注文数量: | 200セット |
| 価格: | 300＄ |
| パッケージの詳細: | パライウッドの箱 |
| 受渡し時間: | 60 日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 500セット/月 |
| 製造方法: | 機械化/ギヤ形成 | 製造: | ギア・シェーピング |
|---|---|---|---|
| 形状: | 円筒形 | 圧力の角度: | 20度 |
| 歯 の 数: | 15 | 生産時間: | 35日 |
| ハイライト: | 高負荷容量 ヘリングボーンギア,オーダーメイド ヘリングボーンギア,高功率トランスミッション ヘリングボーンギア |
||
| 属性 | 価値 |
|---|---|
| 製造方法 | 機械加工/歯車形づくり |
| 製造 | ギア・シェーピング |
| 形状 | 円筒形 |
| 圧力の角度 | 20度 |
| 歯 の 数 | 15 |
| 生産時間 | 35 日 |

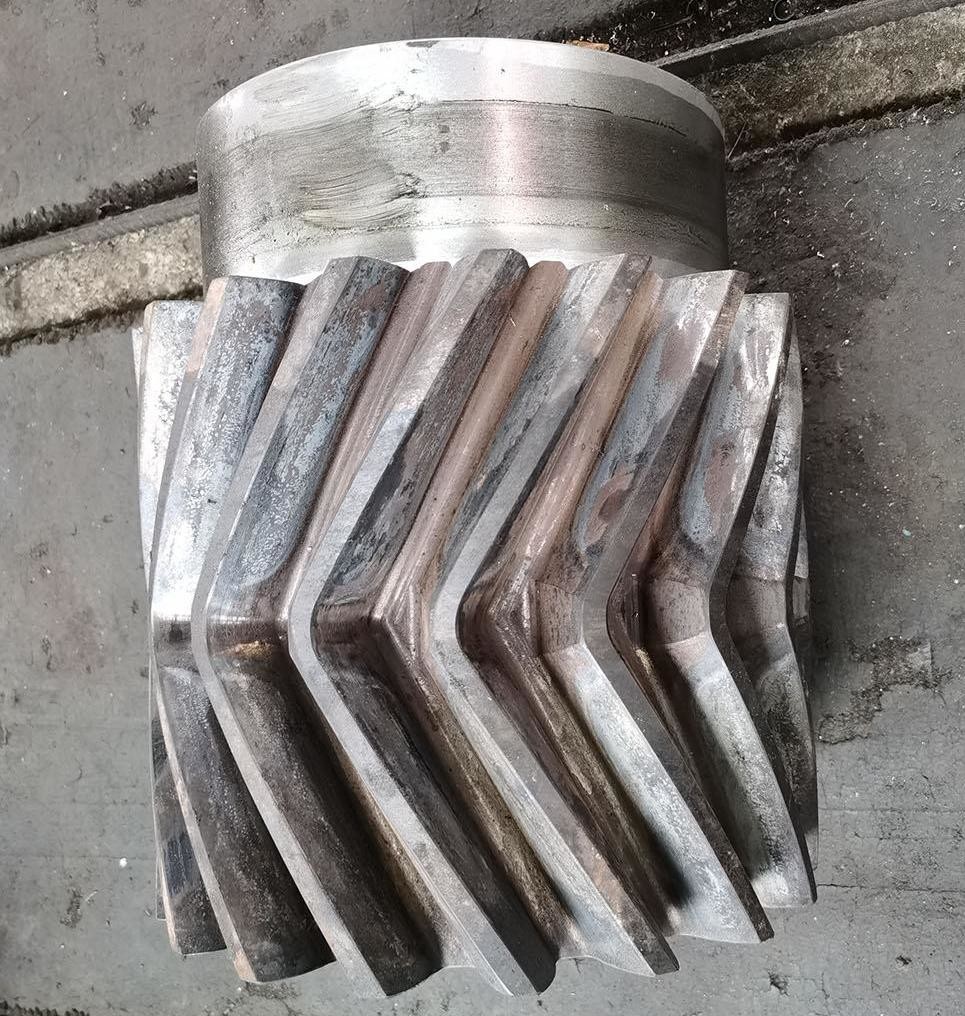

ヘリングボーン・ギア 説明:ハリングボーン・ギア (herringbone gear) は,左と右の対称性のある螺旋歯から成るギアの一種である.歯のプロファイルは"人"文字の形に配置されている.逆回転方向の2つの螺旋回輪の組み合わせに相当する.
| パラメータ | 価値 |
|---|---|
| オーダーメイド | ✓ |
| ギアプロファイルのタイプ | 円筒型ギア |
| ギア歯の製造 | ギアフライリング |
| 歯磨き機 | ✓ |
| モジュール (M) | 12 |
| 歯数 (Z) | カスタム |
| 圧力の角度 (α) | 20° |
| ヘリックス角度 (β) | カスタム |
| 歯の精度度 | ISO 8-9 グレード |
| 熱処理 | 消し たり 固めたり |
| 表面硬さ | 230-260 HB |
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
|---|---|---|---|---|---|
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/40XHMA | 4340 | SNCM 439 | 40NiCrMo6/36NiCrMo4 | |
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
