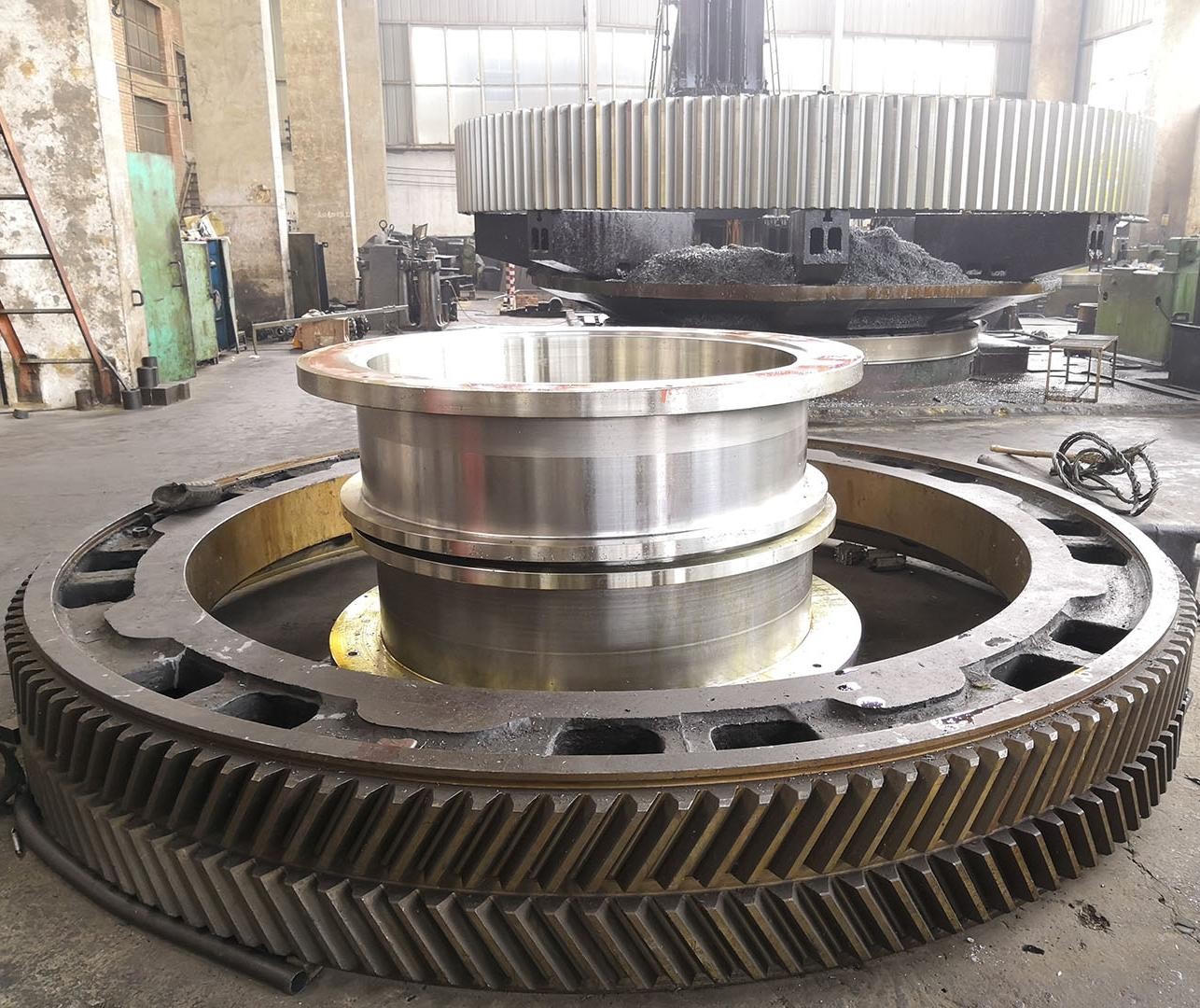

二重螺旋ギア 調整可能な歯のプロフィールを持つ高性能電源トランスミッション

1) 双螺旋回転器具の説明
ダブルヘリカルギアとは,反対方向にある2組のヘリカル歯からなるギアの一種である.

歯のプロファイルは,ヘリングボーンギアに似ているように対称的に分布しているが,通常は加工を容易にするために中央の尖端穴を備えている.
(2) 双螺旋輪の特徴

(a) 反対方向に配置された左手と右手の螺旋歯車から構成される.

中央に加工溝が残っている (部分的にシームレス連続構造として設計されている).

(b) 螺旋歯車が網状になったとき,軸力が生成されます.

しかし,双螺旋歯車の対称な配置は,左側と右側の軸力をキャンセルします.

(3) 双螺旋回輪の利点
a) について 軸力自己均衡: 余分な推力ベアリングの必要がないため,サポート構造を簡素化し,システムの複雑さを軽減します.

b) 高い負荷容量: 螺旋輪の複数の歯の同時接続特性により,より均等な負荷を担うことができる.

負荷の分布により,高出力トランスミッションに適しています.
