| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| 最小注文数量: | 1セット |
| パッケージの詳細: | パライウッドの箱 |
| 受渡し時間: | 60 日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 500セット/月 |
| 歯の幅: | カスタム | 騒音レベル: | 低い |
|---|---|---|---|
| 歯 の 数: | カスタム | 製造 加工: | ギヤ歯切り工具で切ること |
| 製造プロセス: | 歯磨き機 | 精度レベル: | ISO 8-9の等級 |
| ハイライト: | オーダーメイド ヘリングボーンギア,産業用ヘリングボーンギア,異なったトランスミッション比 ハリングボーンギア |
||

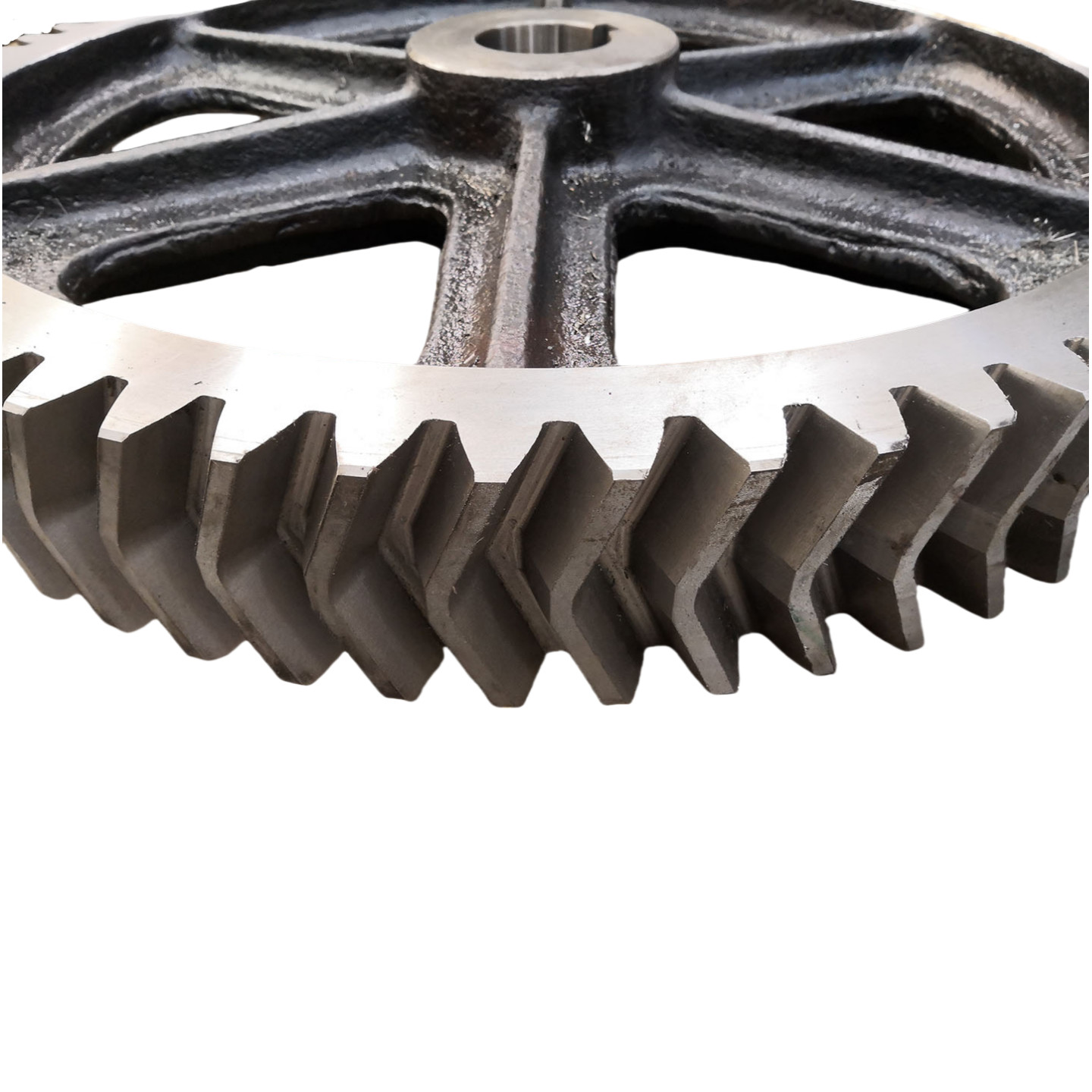

工業分野において、ヘリンボーンギアは、
動力伝達と機械部品間の運動変換を
実現するために使用される重要な伝達部品です。
2) ヘリンボーンギアの特徴大きな負荷に耐えることができ、過酷な工業環境に適しています。伝達プロセスは
スムーズで、設備の運転中の振動を効果的に低減します。構造はコンパクトで、
限られたスペース内で高出力伝達を可能にします。
3) ヘリンボーンギアの利点
工業設備の信頼性と安定性を向上させ、設備の故障率を低減します。
さまざまな産業シナリオの伝達比率の要件を満たすことができます。
長いメンテナンスサイクルを持ち、工業生産のメンテナンスコストを削減します。
4) ヘリンボーンギアの用途
石油化学産業の大規模コンプレッサー、発電所の蒸気タービン発電ユニット、
および重機の減速装置に広く使用されており、工業生産の継続性と効率を保証します。
| 製品 | ヘリンボーンギア |
| カスタムメイド | √ |
| 歯車プロファイルタイプ | Cylindrical Gear（円筒歯車） |
| 歯車の歯の製造 | Gear Milling（歯車フライス加工） |
| Gear Teeth Grinding（歯車研削） | √ |
| モジュール (M) | 12 |
| 歯数 (Z) | カスタム |
| 圧力角 (α) | 20° |
| ねじれ角 (β) | カスタム |
| 歯の精度グレード | ISO 8-9 グレード |
| 熱処理 | 焼入れ焼き戻し |
| 表面硬度 | 230-260 HB |
| 鋼材コードグレード比較 | |||||
| 中国/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
