| 起源の場所 | 中国 |
| ブランド名 | YIZGEAR |
(1) ワームギアセットの説明
ワームギアとワームは,交差する軸間での運動と電力を伝達するために使用される機械的部品です.
ワームはスクリューに似ているが,ワームギアは螺旋型円筒型ギアに似ている.
伝播は螺旋歯のメッシュで 通常は動かす要素は虫です
(2) ワームギアセットの利点
a) 高い伝送比: 単段伝送比は10~80に達する.
構造はコンパクトで,小さなスペースで大きな縮小比を達成できます.
(b) 円滑な伝送: 網状の処理は,連続的な螺旋式歯接触であり,衝撃,振動,ノイズがほとんどありません.
c) 自閉性: 特定の条件下では,いくつかのワームギアトランスミッションは自閉性があります.
つまり ワームがワームホイールを動かすのは ワームホイールがワームを動かすことはできず 機械的な安全性を保証します
(3) ワームギアセットの適用
機械の補給メカニズム,エレベーターの減速装置,
自動車のステアリング・システムと,高度な速度制御と力伝達を実現するリフティング機器のリフティング・メカニズム.

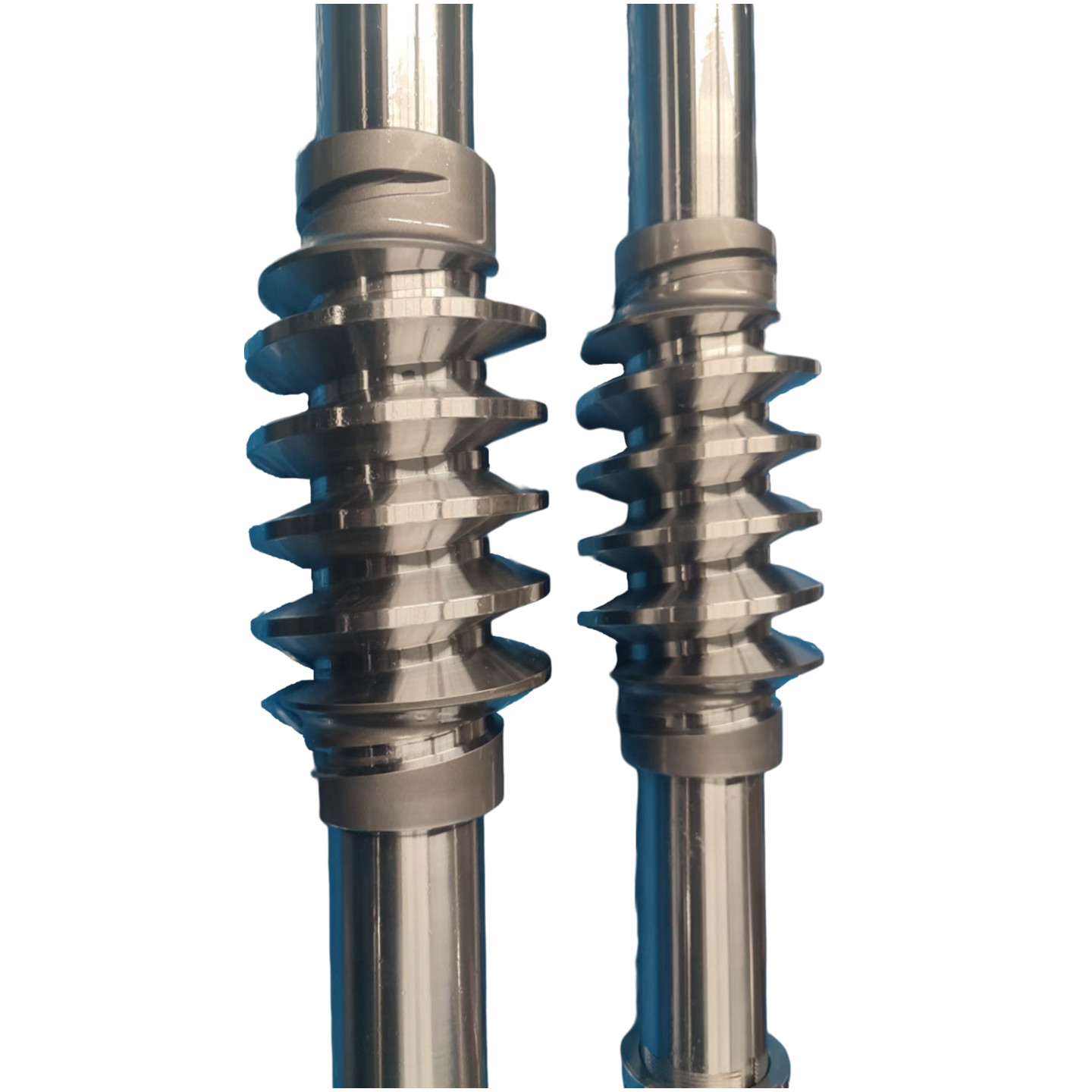

| 製品 | ワーム ギア と ワーム シャフト |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | ワームギア |
| 製造業 | ギアホビング |
| 歯 を 磨く | √ |
| モジュール (M) | カスタム |
| 歯数 (Z) | カスタム |
| 圧力の角度 (α) | カスタム |
| リードアングル | カスタム |
| 歯の精度度 | ISO 6級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58-62 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
