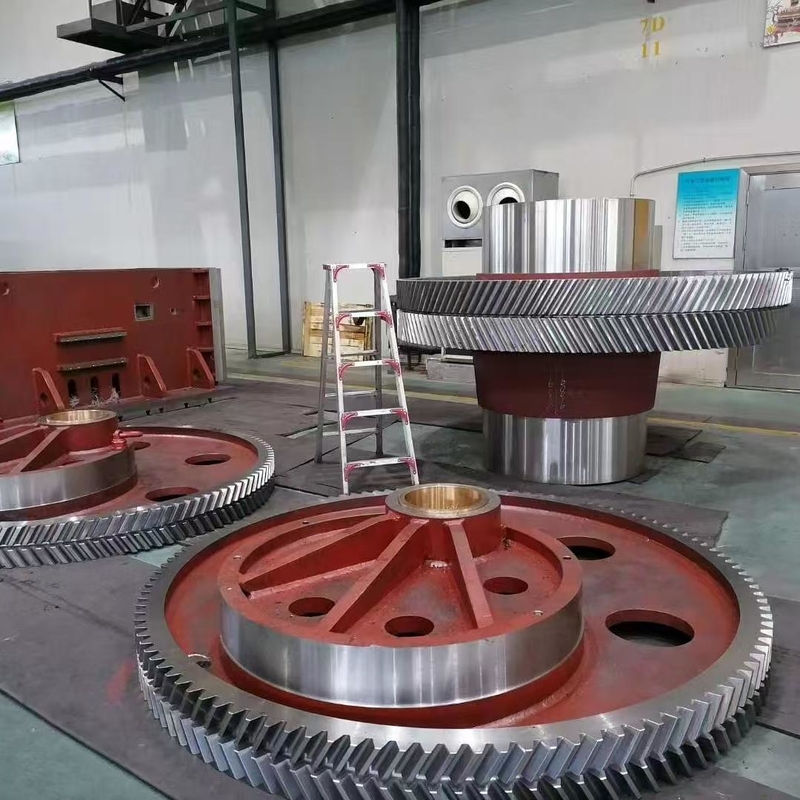

産業用トランスミッション向けに精密機械加工されたダブルヘリカルギア ISO 8-9

起源の場所	中国
ブランド名	YIZGEAR

製品の詳細

質等級:

ISO 8-9

製造:

ギアフライス加工

タイプ:

らせん

プロファイルタイプ:

二重らせんギア

歯番号:

カスタム

寸法:

標本または図形として

ハイライト:

ISO 8-9 精密ダブルヘリカルギア

産業用トランスミッションダブルヘリカルギア

保証付き機械加工ダブルヘリカルギア

支払いと配送条件

最小注文数量

1 セット

パッケージの詳細

パライウッドの箱

受渡し時間

30日

支払条件

L/C,T/T

供給の能力

500セット/月

製品説明

標準化トランスミッションユニット精密部品二重螺旋歯車加工

製品仕様

品質グレード	ISO 8-9
製造	ギアフライリング
タイプ	螺旋式
プロファイルの種類	2回螺旋回転器
歯数	カスタム
サイズ	標本または図形として

製品説明

双螺旋回転器具の説明標準化と汎用性の観点から,ダブルヘリカルギアとは,モジュール式設計の概念を持つギア組です.異なるトランスミッションパラメータ (トランスミッション比など) に応じてギアモジュールを交換できる異なる機器に迅速に適応できるようにする.

主要な特徴

高度に交換可能で,同じ仕様で,二重螺旋ギアモジュールは普遍的で,在庫コストを削減できます.
設計は柔軟で,ギア比は,異なるヘリックス角度や歯番号とギアモジュールを置き換えて迅速に調整することができます
アップグレードが簡単で,設備の性能が向上すると,トランスミッションシステムの全部の交換は必要ありません. 交換できるのはダブルヘリジックギアモジュールだけです.

作業原理

模型のダブルヘリコプターギアの軸直径とハブサイズなどの基本パラメータは標準化され,異なる機器の設置インターフェイスと互換性がある.トランスミッションパラメータを調整する必要がある場合軸と他の接続部品を変化させないために,ギア歯のモジュールだけ交換する必要があります.標準化されたメッシュパラメータを通じて新しいモジュールとペアリングギアとの互換性を確保.

申請

自動生産ラインのための柔軟なトランスミッションシステム,建設機械のための多機能ギアボックス,一般機械のための標準化トランスミッションユニット,頻繁に調整したり,大量生産を要する他の機器.

テクニカル仕様

オーダーメイド	✓
ギアプロファイルのタイプ	円筒型ギア
製造業	ギアフライリング
歯を磨く	✓
DP	カスタム
歯数 (Z)	カスタム
圧力の角度 (α)	カスタム
リードアングル	カスタム
歯の精度度	ISO 9級
熱処理	消したり固めたり
表面硬さ	260~300HB

鉄鋼コード級別比較

中国/イギリス	ISO	GOST	ASTM	JIS	DIN
45	C45E4	45	1045	S45C	CK45
40Cr	41Cr4	40X	5140	SCr440	41Cr4
20CrMo	18CrMo4	20XM	4118	SCM22	25CrMo4
42CrMo	42CrMo4	38XM	4140	SCM440	42CrMo4
20CrMnTi		18XGT		SMK22
20Cr2Ni4		20X2H4A
20CrNiMo	20CrNiMo2	20XHM	8720	SNCM220	21NiCrMo2
40CrNiMoA		40XH2MA/40XHMA	4340	SNCM 439	40NiCrMo6/36NiCrMo4
20CrNi2Mo	20NiCrMo7	20XH2MA	4320	SNCM420
