| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | GS220806003 |
| 最小注文数量: | 5部分 |
| 価格: | $35.0/Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 60日 |
| 支払条件: | L/C、D/P、ウェスタン・ユニオン、T/T |
| 供給の能力: | 300部分/月 |
| 材料: | 20CrMnTi | ブランド: | OEM |
|---|---|---|---|
| 長さ: | 337mm | プロファイル タイプ: | 螺旋形ギヤ |
| 硬さ: | 58-62 HRC | 硬度の層: | 0.5-0.8 mm |
| ハイライト: | 2.5モジュール伝達ギヤ シャフト,17のTの螺旋形のスプライン シャフト,伝達ギヤ シャフト17のT |
||

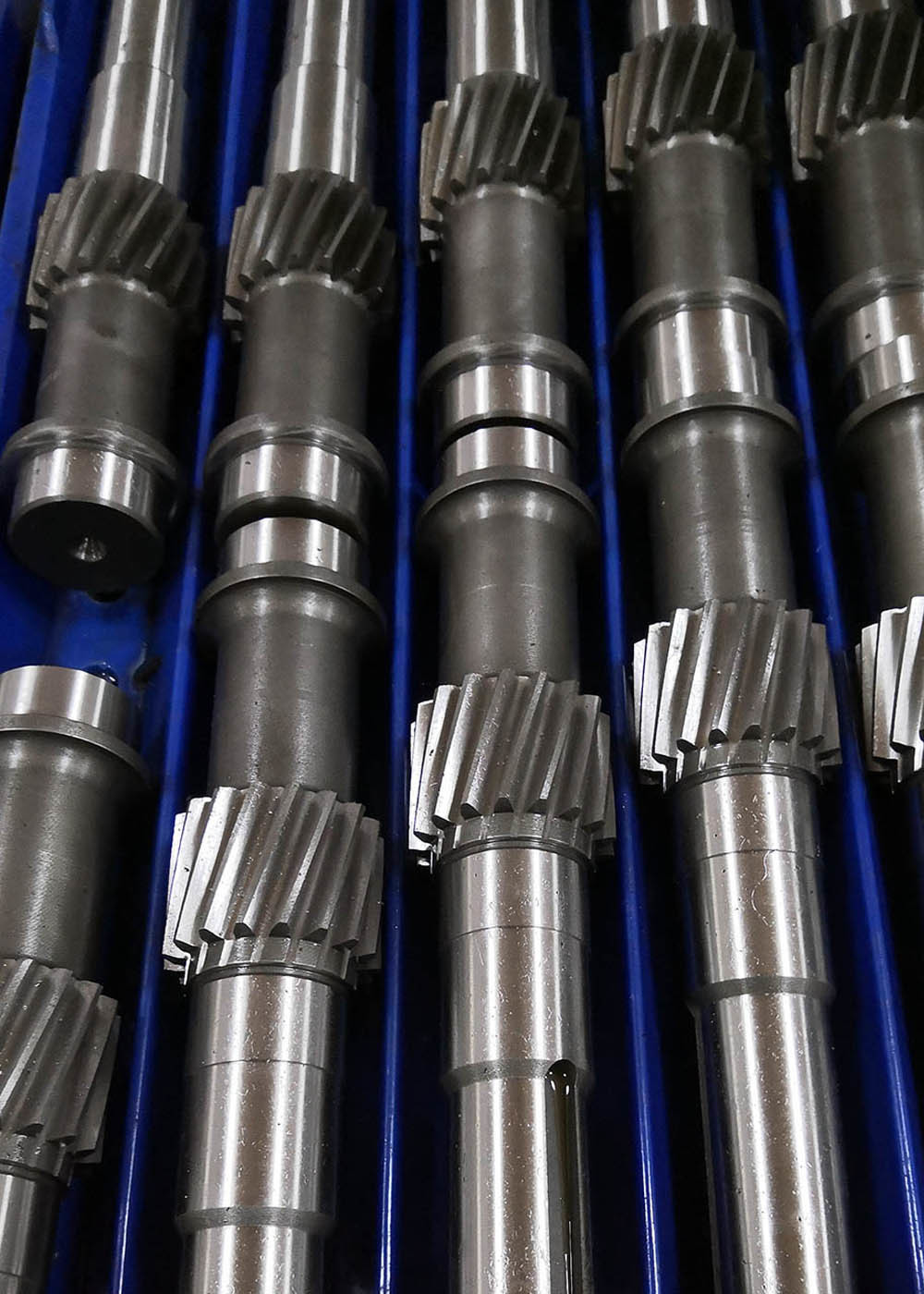

2.5 モジュール 17 T 軸に搭載された減速器のための螺旋式ギアシャフト
1) ヘリカルギアシャフトの適用
螺旋式ギアシャフトは,ギアボックスや速度減速機に広く使用されています.
ギアシャフトは,電源伝送システムを駆動するためのシャフトコップリングまたはベアリングで組み立てることができます.
2) ヘリカルギアシャフトの製造加工
a) 鋳造鋼材
(b) 材料の消し,加熱
c) 粗末回転加工
d) 精細回転加工
(e) 機械の切断
f) 熱処理 (炭化化物)
g) 歯車磨き
h) 表面磨き
i) 検査
(j) 梱包
| 製品 | 螺旋式ギアシャフト |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒型ギア |
| 道具歯製造業 | ギアフライス/ギアホッビング/ギアフォーム |
| 歯磨き機 | √ |
| モジュール (M) | 3 |
| 歯数 (Z) | 17 |
| 圧力の角度 (α) | 20° |
| リードアングル | 15° |
| 精度度 | ISO 6から7級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58〜62HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
