| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | GS220805005 |
| 最小注文数量: | 5部分 |
| 価格: | $35.0/Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 60日 |
| 支払条件: | L/C、D/P、ウェスタン・ユニオン、T/T |
| 供給の能力: | 300部分/月 |
| ブランド: | OEM | 製造プロセス: | ギヤ粉砕 |
|---|---|---|---|
| 歯の幅: | 30mm | 歯は番号が付いている: | 16 |
| ギヤ タイプ: | 拍車ギヤ | ピッチ: | 19.635mm |
| ハイライト: | 拍車伝達ギヤ シャフト,2.5モジュールの拍車ギヤ シャフト,2.5モジュール伝達ギヤ シャフト |
||

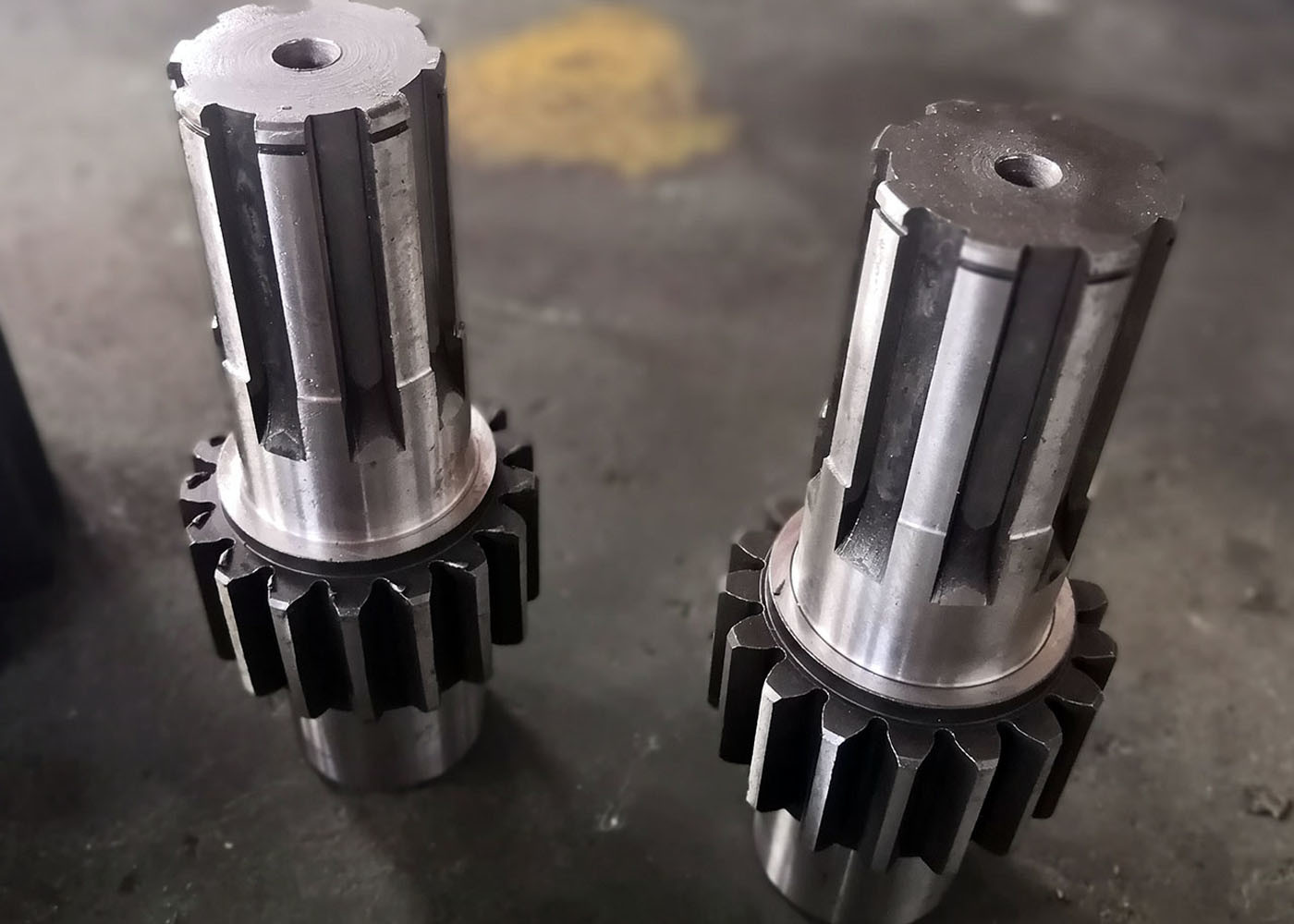

2.5 一般産業用ギアボックスと減速器用モジュールスパーギアシャフト
1) スパーギアシャフトの説明
スパー・ギア・シャフトは,スパー・ギアを持つシャフトの配送部品である.
スパーギアとは円筒形のギアである.
スパーギアは,幅広い用途で最も一般的に使用されるギアです.
2) スパーギアシャフトの特徴
他のタイプのトランスミッションギアと比較して製造が簡単です.
トランスミッションシステムの設計で最も広く使用されています
| 製品 | 螺旋式ギアシャフト |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒型ギア |
| 歯輪製造 | ギアフライス/ギアホッビング/ギアフォーム |
| 歯磨き機 | √ |
| モジュール (M) | 2.5 |
| 歯数 (Z) | 16 |
| 圧力の角度 (α) | 20° |
| ヘリックス角度 (β) | 0° |
| 歯の精度度 | ISO 6から7級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58-62 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
