| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | SB22081502 |
| 最小注文数量: | 2セット |
| 価格: | $370/ Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 62日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 500セット/月 |
| 長さ: | 670mm | 表面角度: | 37°25° |
|---|---|---|---|
| モジュール: | 10 | ピッチ直径: | 320 |
| 方向性: | 左手 | 材料: | 17CrNiMo6 |
| ハイライト: | 螺線形の斜め伝達ギヤ シャフト,10のモジュール伝達ギヤ シャフト,10のモジュールの螺線形の斜角シャフト |
||

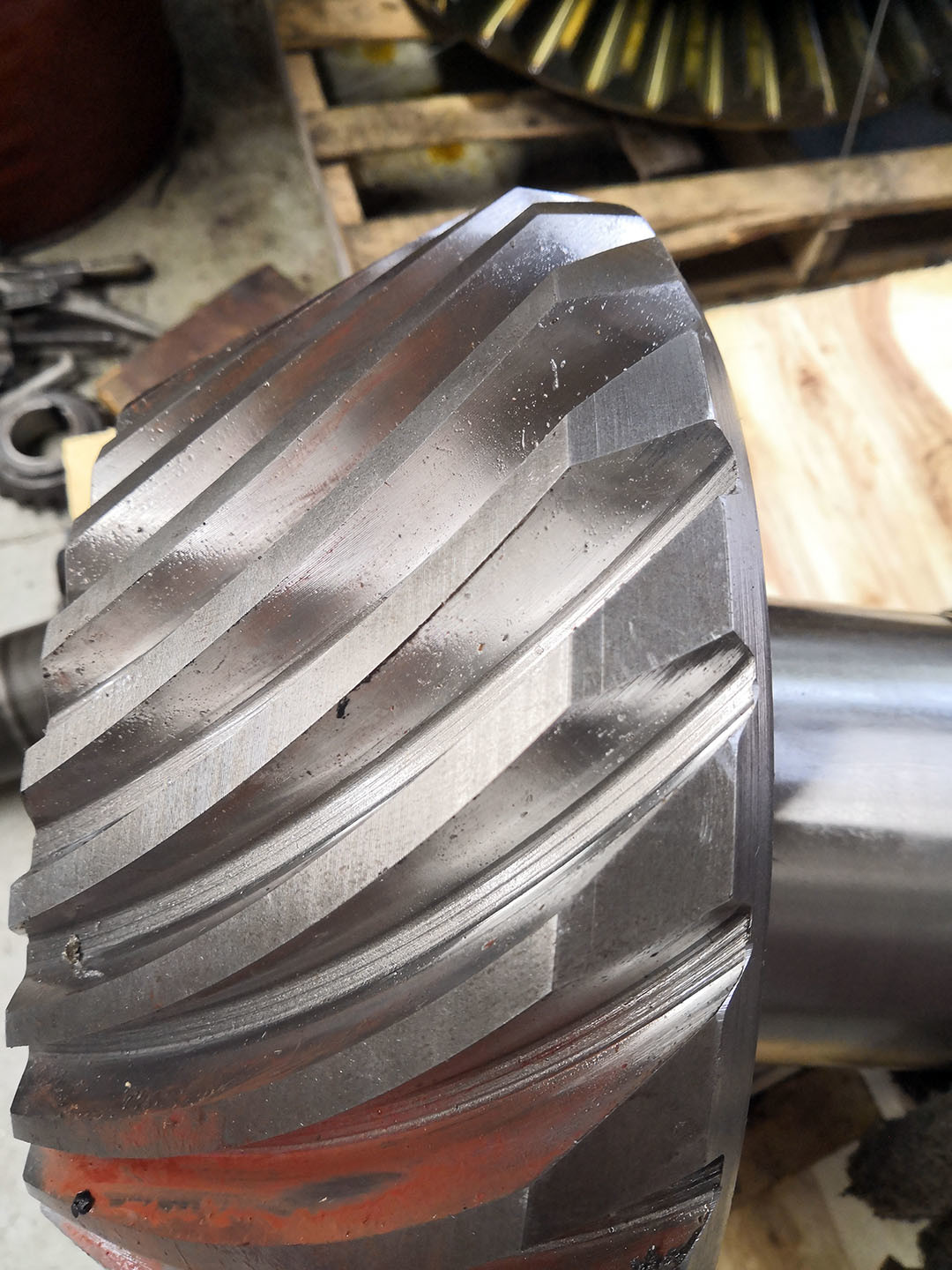

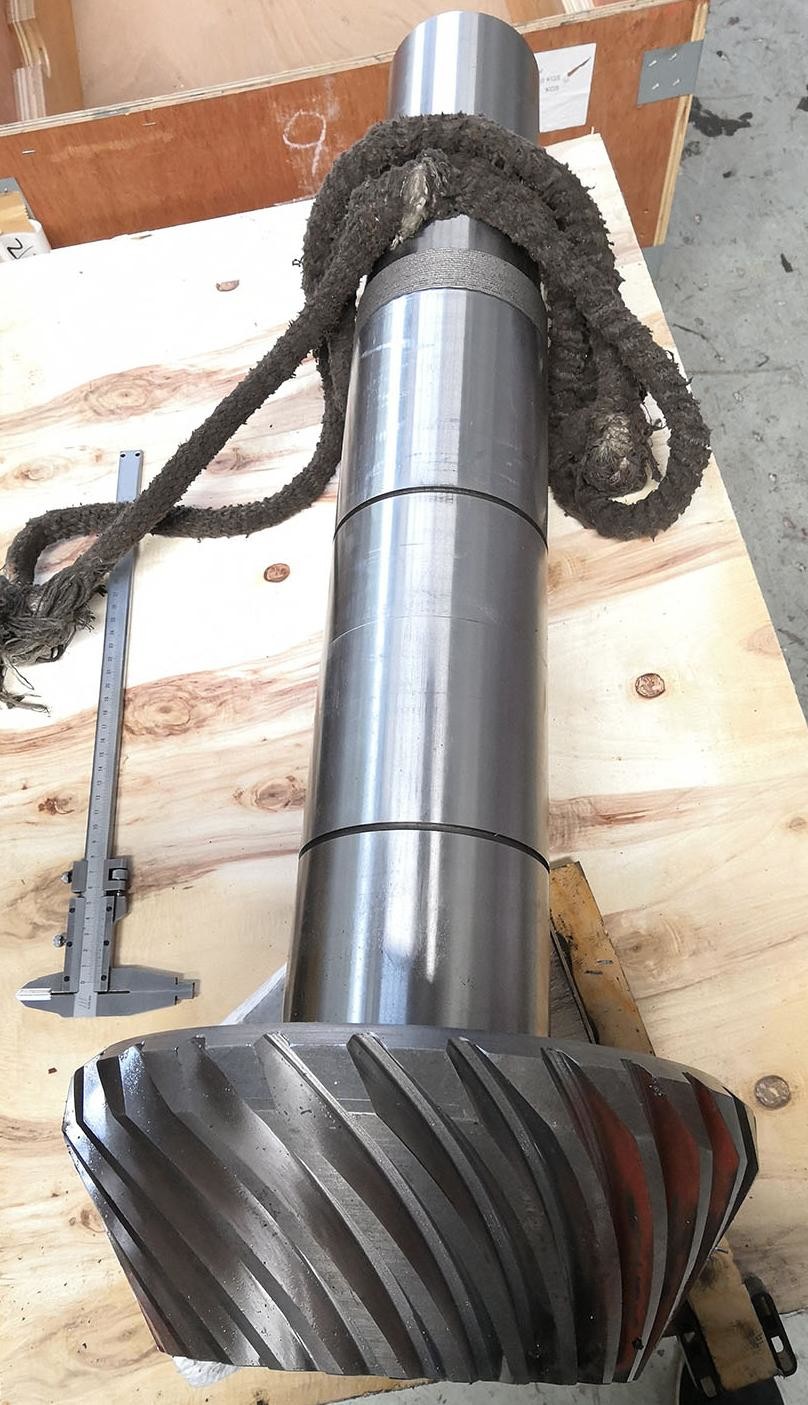

10 モジュールはグリーソン型スピラルベーブルギア 磨き 送電ギアシャフト
1) 螺旋型斜面ギア シャフトの説明
螺旋型角引ギアリングは,角引ギアリングの最も複雑な形です.
この結果,歯間が重なり合って,
歯の接触を徐々に促進する.
この改善された柔らかいさは,動作中に発生する最小の振動とノイズをもたらします.
さらに,接触歯の数が増加したため,より大きな負荷の分布により,
螺旋型円形ギアには より良い負荷能力があります
同じ容量を持つ直角角型歯車と比較して小さくなります
| 製品 | スパイラルベーブルギアシャフト |
| オーダーメイド | √ |
| プロファイルの種類 | 17CrNiMo6 |

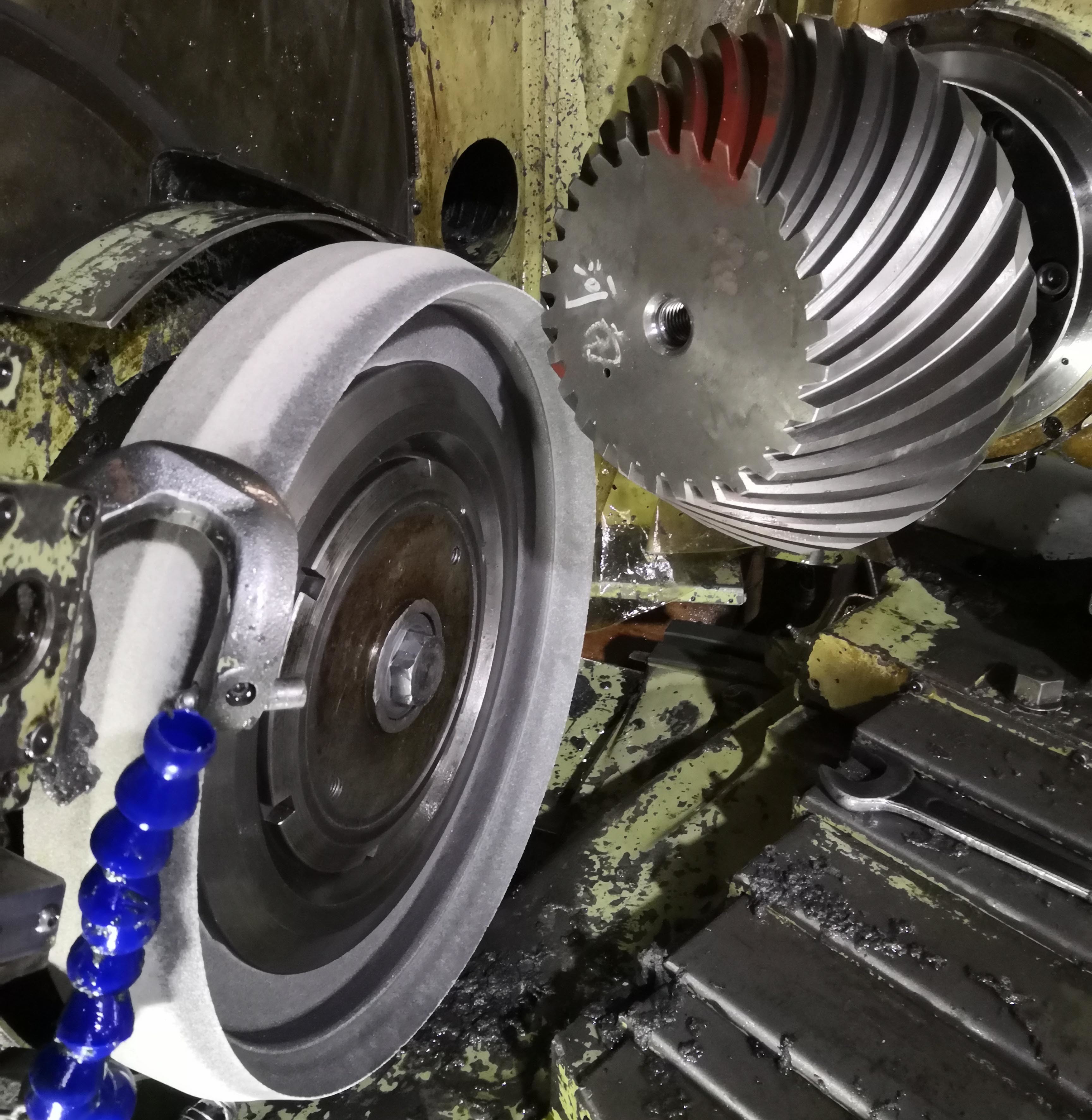

| 製造業 | 歯磨き機と歯磨き機 |
| 歯磨き機 | √ |
| モジュール (M) | 10 |
| 歯数 (Z) | 32 |
| 圧力の角度 (α) | 20° |
| ヘリックス角度 (β) | 35° |
| 歯の精度度 | ISO 6級/AGMA 11級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58-62 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
