| 起源の場所 | 中国 |
| ブランド名 | YIZGEAR |
| モデル番号 | SS220082304 |

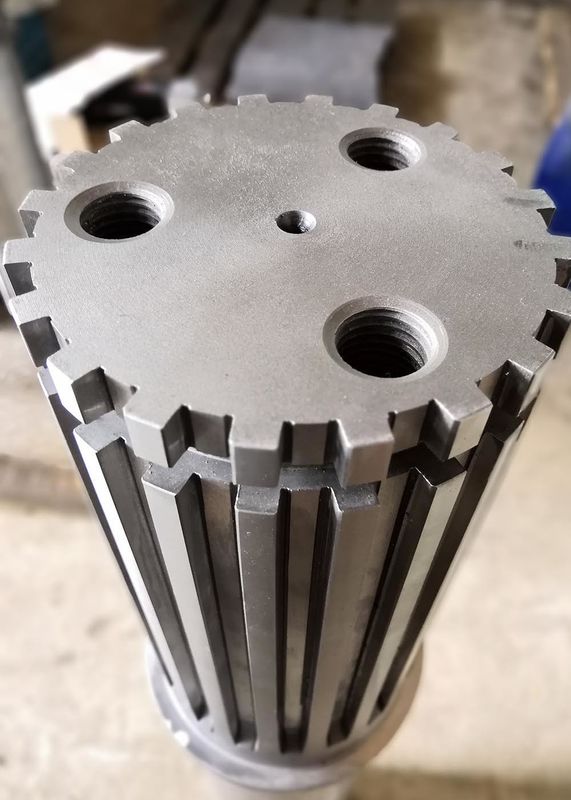

カスタマイズされた合金鋼 20Cr2Ni4 スプリング 磨き平行スプリング駆動軸
20Cr2Ni4 平行トランスミッション スライン 駆動軸 鍛造鋼トランスミッション 部品
スピリン式 シャフト は,形状,空間,サイズ に かかっ て 幅広い デザイン で 入手 でき ます
軸と配合部品の溝と鍵の
a) 平行鍵のスプライングシャフト
平行キースピンシャフトデザインは,走るプロファイルを持つ四角形のキーと溝を特徴としています
この設計は,スムーズな動きを必要とする負荷付きアプリケーションに最適です.
(b) スピンシャフトを組み込む
この種のスピンシャフトは,角型キーやリッジを使用してシャフトのストレスを軽減します.
より良いトルクと高圧の適用のために,通常,高速および高圧のアプリケーションで使用されます.
滑りや不整列の可能性が減る
| パラメータ | 仕様 |
|---|---|
| オーダーメイド | 入手可能 |
| ギアプロファイルのタイプ | スプライン |
| 製造プロセス | スライン・フライリング&スライン・グライディング |
| 歯 を 磨く | 含まれている |
| モジュール (M) | カスタム |
| 歯数 (Z) | カスタム |
| 圧力の角度 (α) | カスタム |
| リードアングル | カスタム |
| 精度度 | ISO 6から7級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58〜62HRC |
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
|---|---|---|---|---|---|
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/40XHMA | 4340 | SNCM 439 | 40NiCrMo6/36NiCrMo4 | |
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
