| 起源の場所 | 中国 |
| ブランド名 | YIZGEAR |
| モデル番号 | HB22072201 |
| 材質 | 42CrMo |
| 長さ | 3500mm |
| モジュール | 10 |
| チップ径 | 320 |
| 品質グレード | ISO 8-9 グレード |
| 熱処理 | 焼入れ焼き戻し |

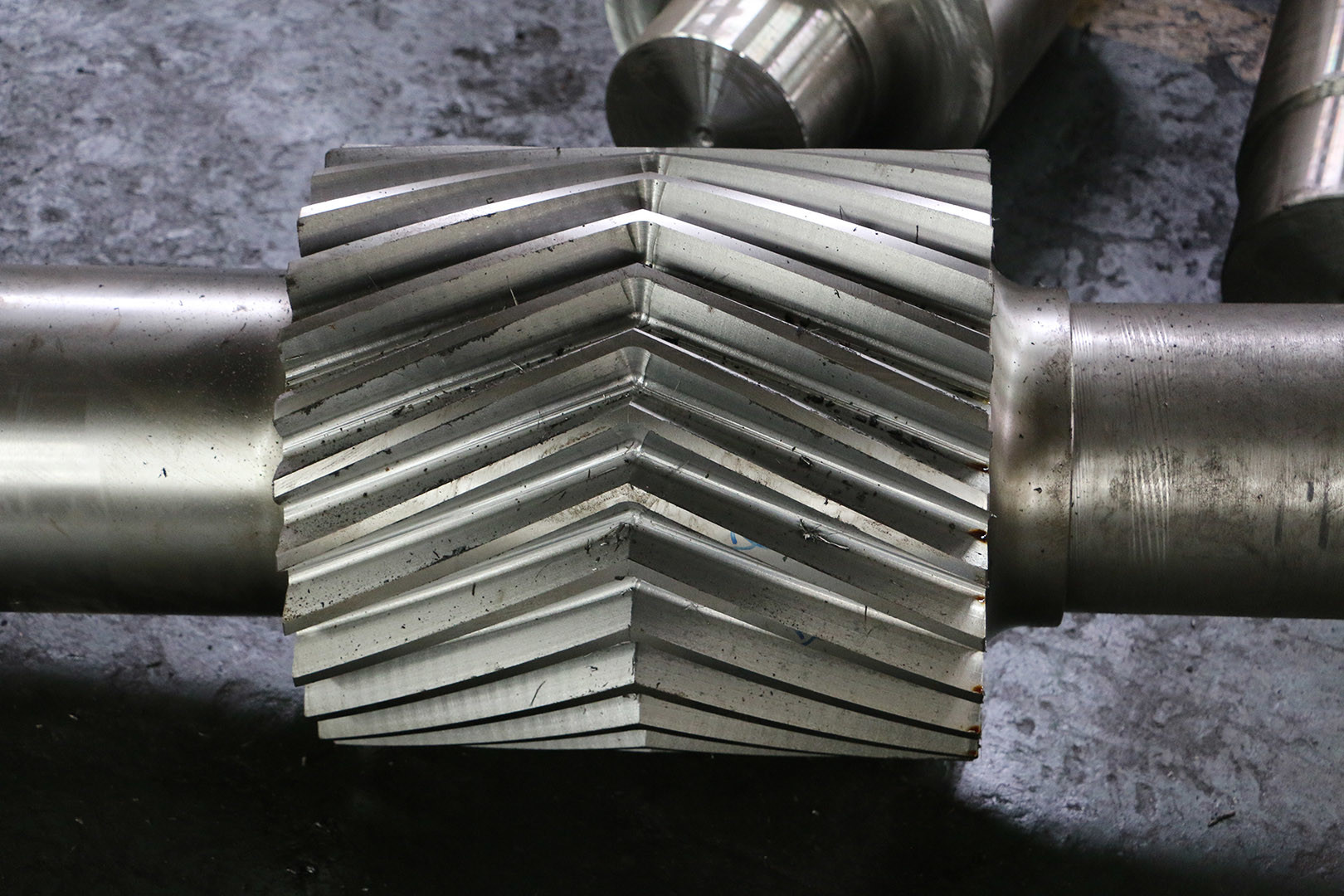

ヘリンボーンギアは、製鉄所やセメント工場など、重機用途で広く使用されています。
標準的な熱処理には焼入れと焼き戻しが含まれ、硬度は 260-300 HB になります。
優れた強度と耐久性のために、高品質の 42CrMo 鋼または 40CrNiMo 鋼から製造されています。
| カスタムメイド | 利用可能 |
| ギアプロファイルタイプ | ヘリンボーン |
| ギア歯製造 | ギアミリング |
| ギア歯研削 | 該当なし |
| モジュール (M) | 10 |
| 歯数 (Z) | 30 |
| 圧力角 (α) | 20° |
| ヘリックス角 (β) | カスタム |
| 歯の精度グレード | ISO 8-9 グレード |
| 熱処理 | 焼入れ焼き戻し |
| 中国/GB | ISO | ГОСТ | ASTM | JIS | DIN |
|---|---|---|---|---|---|
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/40XHMA | 4340 | SNCM439 | 40NiCrMo6/36NiCrMo4 | |
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
