| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | IG220805001 |
| 最小注文数量: | 1部分 |
| 価格: | $700.0/Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 55日 |
| 支払条件: | L/C、D/P、T/T、ウェスタン・ユニオン |
| 供給の能力: | 500部分/月 |
| ブランド: | OEM | 歯番号: | 201 |
|---|---|---|---|
| 硬さ: | 650 HV | 品質グレード: | ISO 8-9の等級 |
| ギヤ タイプ: | 内部ギヤ | モジュール: | 5 |
| ハイライト: | 惑星のドライブ内部拍車ギヤ,42CrMo内部複雑なギヤ,42CrMo複雑な内部拍車ギヤ |
||

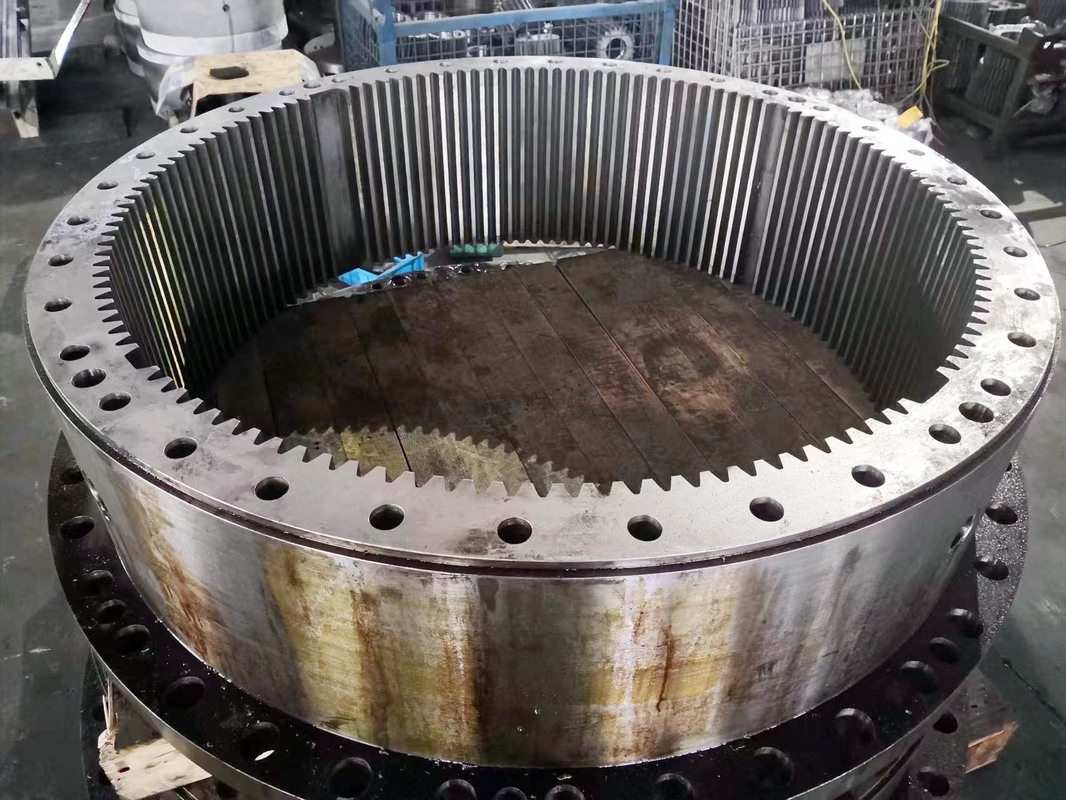

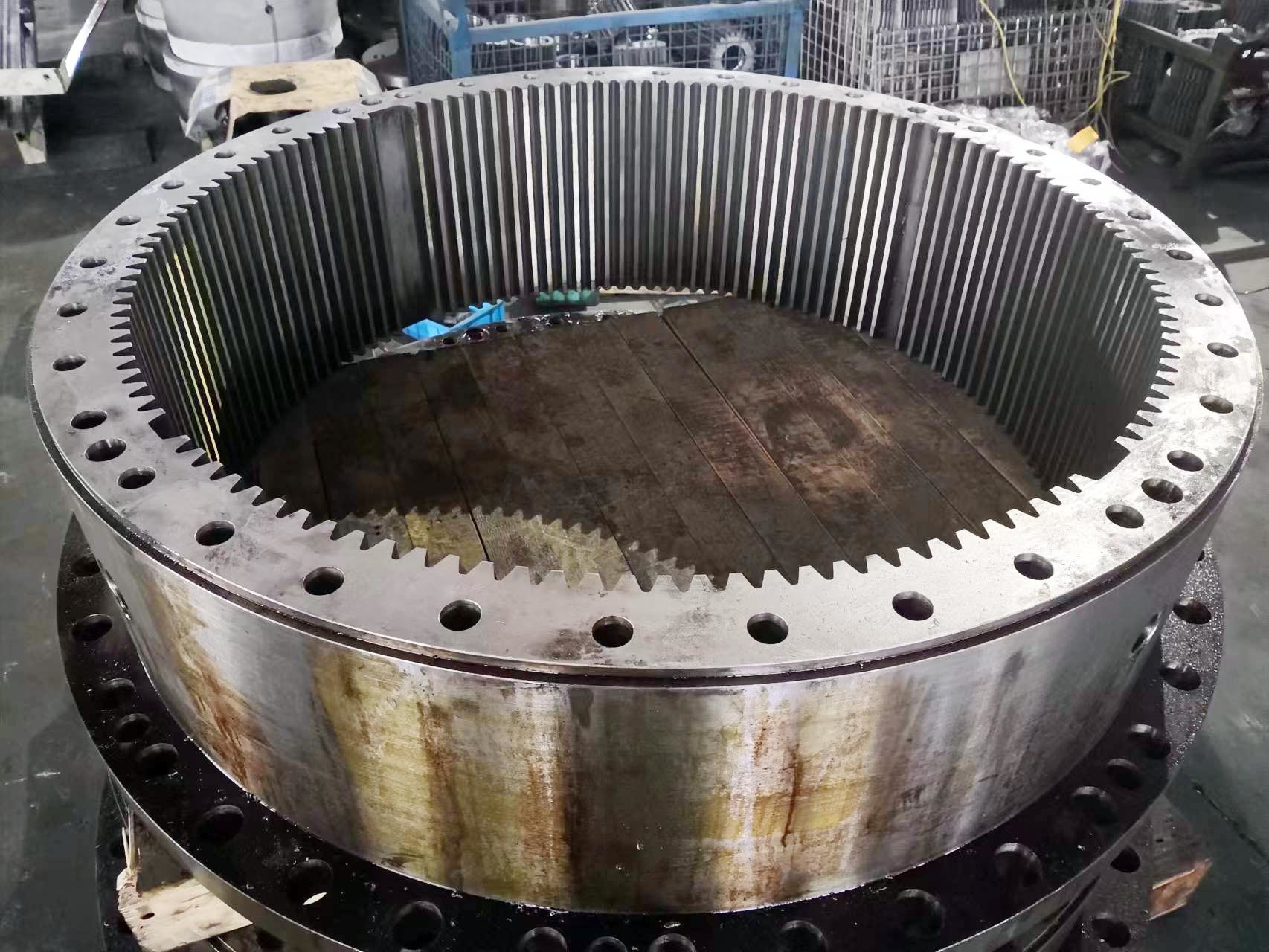

AISI 4140 スチール・インテリア・スパー・ギア・フォー・プラネタリ・ドライブ・システム
1) 内装器具の材料
AISI 4140 (42CrMo) の40Cr合金鋼は,内部ギアに使用されています.
2) 内装器具の用途
惑星駆動システムは通常 内部ギアリングが必要です
内部ギアは他の電源伝送システムにも使用できる.
3) 内装器具の熱処理
内部のギアには熱処理が推奨されます.
カルブライゼーション熱処理後の変形
| 製品 | 内装装置 |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒型ギア |
| 歯輪製造 | ギア 形状 |
| 歯磨き機 | 必要な場合 |
| モジュール (M) | 5 |
| 歯数 (Z) | カスタム |
| 圧力の角度 (α) | 20° |
| ヘリックス角度 (β) | 0 |
| 歯の精度度 | ISO 8-9 グレード |
| 熱処理 | ニトリド化 |
| 硬さ | 650 HV |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
