| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | SS220080601 |
| 最小注文数量: | 5部分 |
| 価格: | $300.0/Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 55日 |
| 支払条件: | L/C、T/T、ウェスタン・ユニオン、D/P |
| 供給の能力: | 1000部分/月 |
| 材料: | 20XHM | 熱処理: | 浸炭 |
|---|---|---|---|
| スプラインのタイプ: | 平行線 | スライン幅: | 10mm |
| 先端の直径: | 150mm | マイナーな直径: | 137mm |
| ハイライト: | 20Cr2Ni4まっすぐなスプライン シャフト,浸炭のまっすぐなスプライン ギヤ シャフト,スプライン ギヤ シャフト20Cr2Ni4 |
||

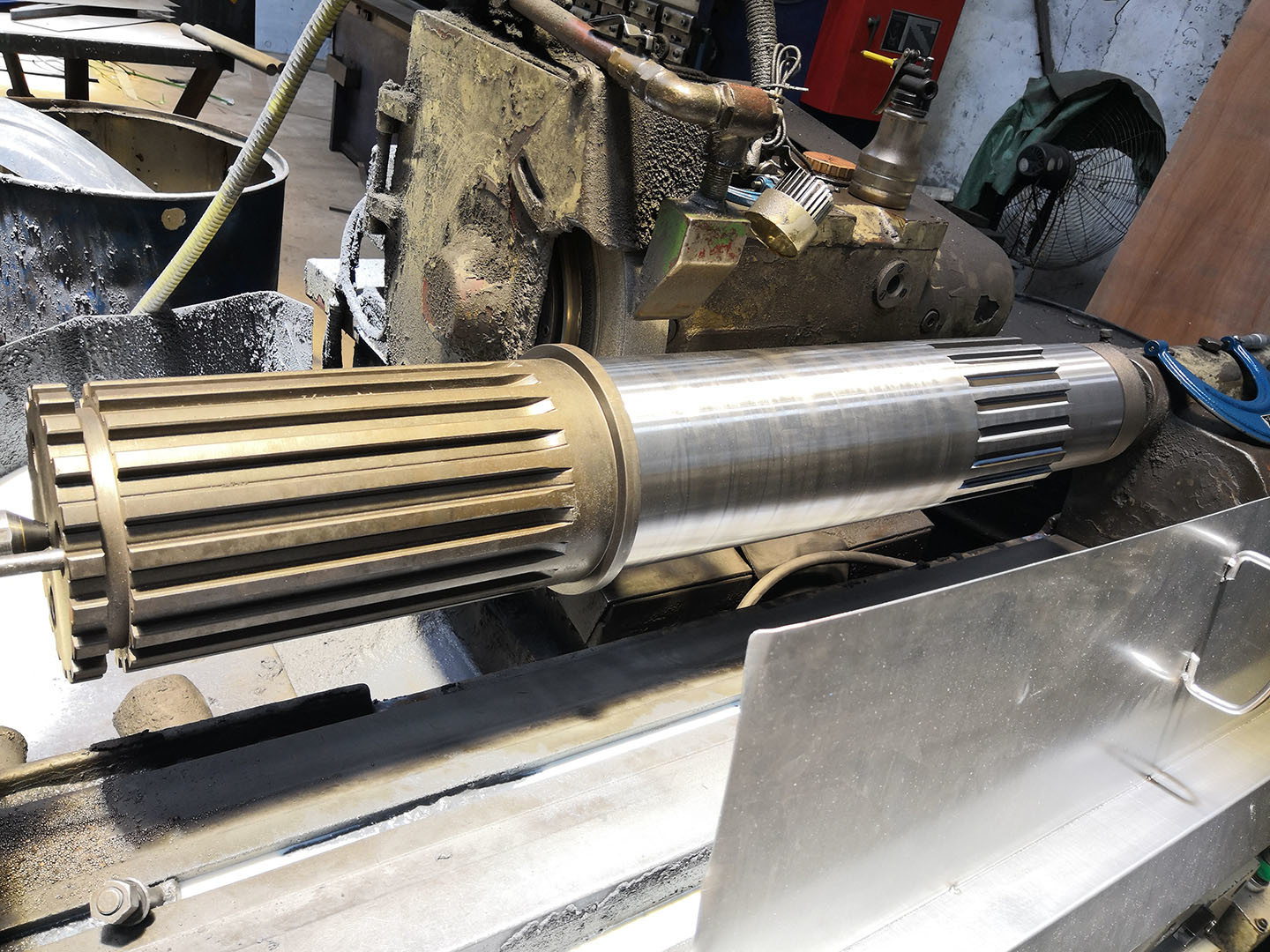

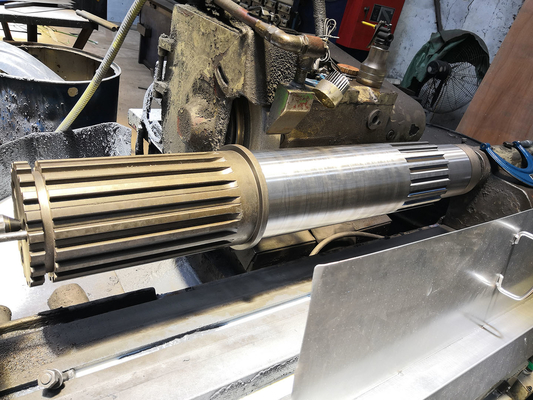

カスタマイズされた20XHM 20Cr2Ni4鋼平行スプラインシャフト入力シャフト
1) スプラインシャフトの説明
スプラインは、駆動軸に切られた歯の隆起で、相手部品の溝と噛み合い、トルクを伝達します。
それらの間の角度的な対応を維持し、多くの機械的伝達に使用できます
2) スプラインシャフトの用途
スプラインシャフトは、幅広い業界で使用されています。
一般的には、商用車や土木建設機械用の高耐久性ステアリングユニットに使用されます。
また、商用ウィンチ、パワーブレーキ、クラシックカーなど、
ポジティブドライブシステムを必要とする多くの業界でも広く使用されています。
| 製品 | 長方形スプラインシャフト |
| カスタムメイド | √ |
| 歯車プロファイルタイプ | スプライン |
| 歯車の歯の製造 | スプラインミリング/スプライン研削 |
| 歯車の歯の研削 | √ |
| モジュール（M） | カスタム |
| 歯数（Z） | カスタム |
| 圧力角（α） | 30° |
| ねじれ角（β） | |
| 歯の精度グレード | ISO 6-7グレード |
| 熱処理 | 浸炭 |
| 表面硬度 | 58-62 HRC |
| 鋼材コードグレード比較 | |||||
| 中国/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
