| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | SS220080602 |
| 最小注文数量: | 5部分 |
| 価格: | $300.0/Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 55日 |
| 支払条件: | L/C、T/T、ウェスタン・ユニオン、D/P |
| 供給の能力: | 1000部分/月 |
| 材料: | 20Cr2Ni4 | 品質グレード: | GB6級 |
|---|---|---|---|
| スプラインのタイプ: | 平行線 | スライン幅: | 18 |
| 先端の直径: | 125 | マイナーな直径: | 112 |
| ハイライト: | 平行によって入れられるシャフトのスプライン、20XHM入力シャフトのスプライン、入れられたシャフトのスプラインOEM ODM,20XHM input shaft splines,Input Shaft Splines OEM ODM |
||

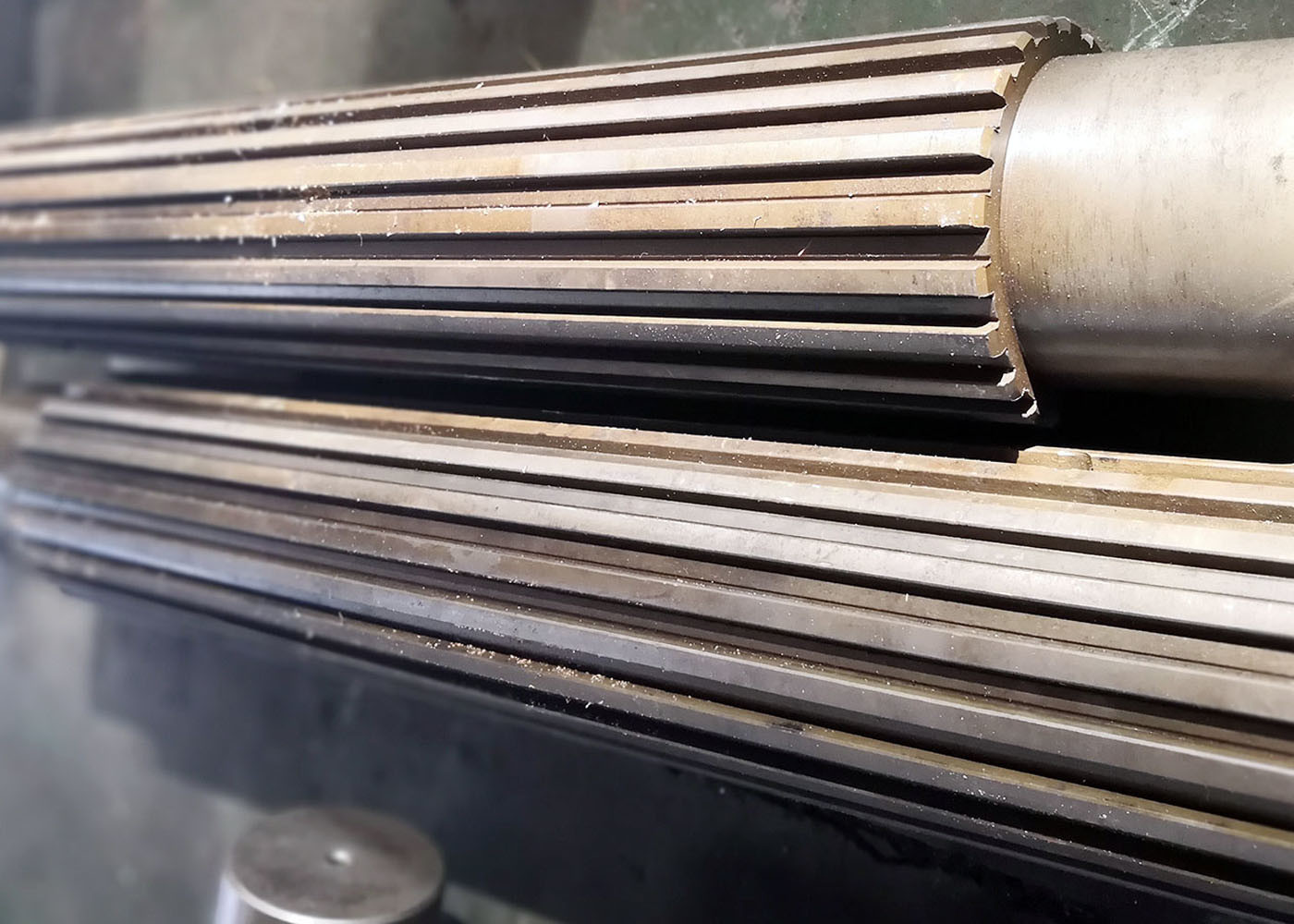

パーソナライズされた20XHM スライン 磨き 平行 スライン シャフト 入力 シャフト
1) スピンシャフトの用途
a) 設計上の問題により,歯車やポリーなどの機械的なトランスミッション要素を軸から外す必要がある場合があります.
製造と組み立てのために
(b) 機能的な目的のために,機械送電装置の相対軸移動が必要である.
スピード減速器やクラッチなどです
c) 高いトルク転送が必要である.
2) スピンシャフトの特徴
高品質のスピンジョイントは 非常に高い安全なトルクトランスミッション,小さなクリアランス,最小の反発,
接続された部品の間には良い中心位置,低騒音,低磨き,小軸力または全くない.
3) スプリンの種類
a) 平行面または直角のスピンライン
(b) スプラインを巻き込む
c) 切断
| 製品 | 直角型スプリンシャフト |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | スプライン |
| 歯輪製造 | スプリング・フライリング/スプリング・フライリング |
| 歯磨き機 | √ |
| モジュール (M) | カスタム |
| 歯数 (Z) | カスタム |
| 圧力の角度 (α) | 30° |
| ヘリックス角度 (β) | |
| 歯の精度度 | ISO 6から7級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58-62 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
