| 起源の場所 | 中国 |
| ブランド名 | YIZGEAR |
| モデル番号 | HB22082303 |
| 属性 | 値 |
|---|---|
| タイプ | 円筒ギア |
| 幅 | 115 |
| 硬度 | 260-280 HB |
| ヘリカル角 | 22° |
| 圧力角 | 20° |
| チップ径 | 2100mm |

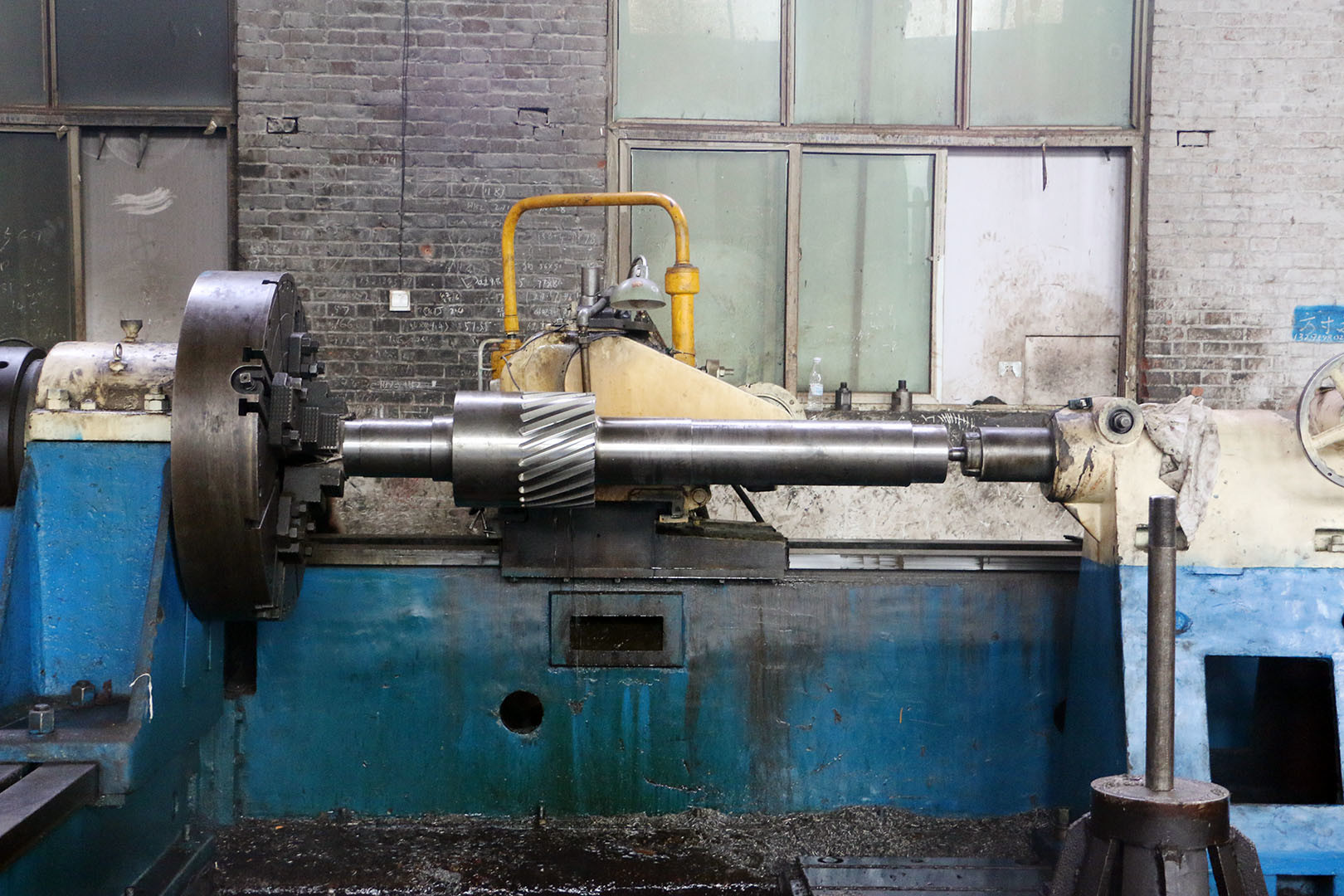

ヘリンボーンギアは、交差しない平行軸間で動力と運動を伝達し、中央に溝がある場合とない場合があります。各グループは2つの反対のヘリックスを形成します。2つのヘリックス角はギア面の中心で出会い、「V」を形成します。これらのギアでは、端推力は互いに打ち消し合います。
最も一般的な用途は、動力伝達です。効率的で大容量の動力伝達のために湾曲した歯を使用しています。これにより脈動が軽減され、押出成形や重合に広く使用されています。ヘリンボーンギアは主に重機で使用されます。
| 製品 | ヘリンボーンギア |
|---|---|
| カスタムメイド | √ |
| ギアプロファイルタイプ | ヘリンボーン |
| ギア歯の製造 | ギアフライス加工 |
| ギア歯研削 | Null |
| モジュール (M) | 10 |
| 歯数 (Z) | 16 |
| 圧力角 (α) | 20° |
| ヘリックス角 (β) | カスタム |
| 歯の精度グレード | ISO 8-9 グレード |
| 熱処理 | 焼入れ焼き戻し |
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
|---|---|---|---|---|---|
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 1045 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/40XHMA | 4340 | SNCM439 | 40NiCrMo6/36NiCrMo4 | |
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
