| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | HB22082601 |
| 最小注文数量: | 1 PC |
| 価格: | $500/ Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 72日 |
| 支払条件: | L/C、T/T |
| 供給の能力: | 300 PC/月 |
| プロファイル タイプ: | ヘリンボン ギヤ | 材料: | SAE 4340 |
|---|---|---|---|
| 硬さ: | 230-260HB | 幅: | 110mm |
| モジュール: | 5-25 モジュール | 製造 加工: | ギヤ製粉 |
| ハイライト: | SAE 4340の二重螺旋形のヘリンボン ギヤ,SAE 4340の螺旋形のヘリンボン ギヤ,260HB倍の螺旋形ギヤ |
||
1) エスペリアのギアリングの特徴
片方の歯車軸の振動力は,もう片方の歯車軸の振動力と均衡する.
引擎は軸の推力なしで動いている
2) エスピゲンでのギアネージの説明
ヘリングボンは特殊な型で,左側と右側のヘリ形ギアに中央スペースがない.

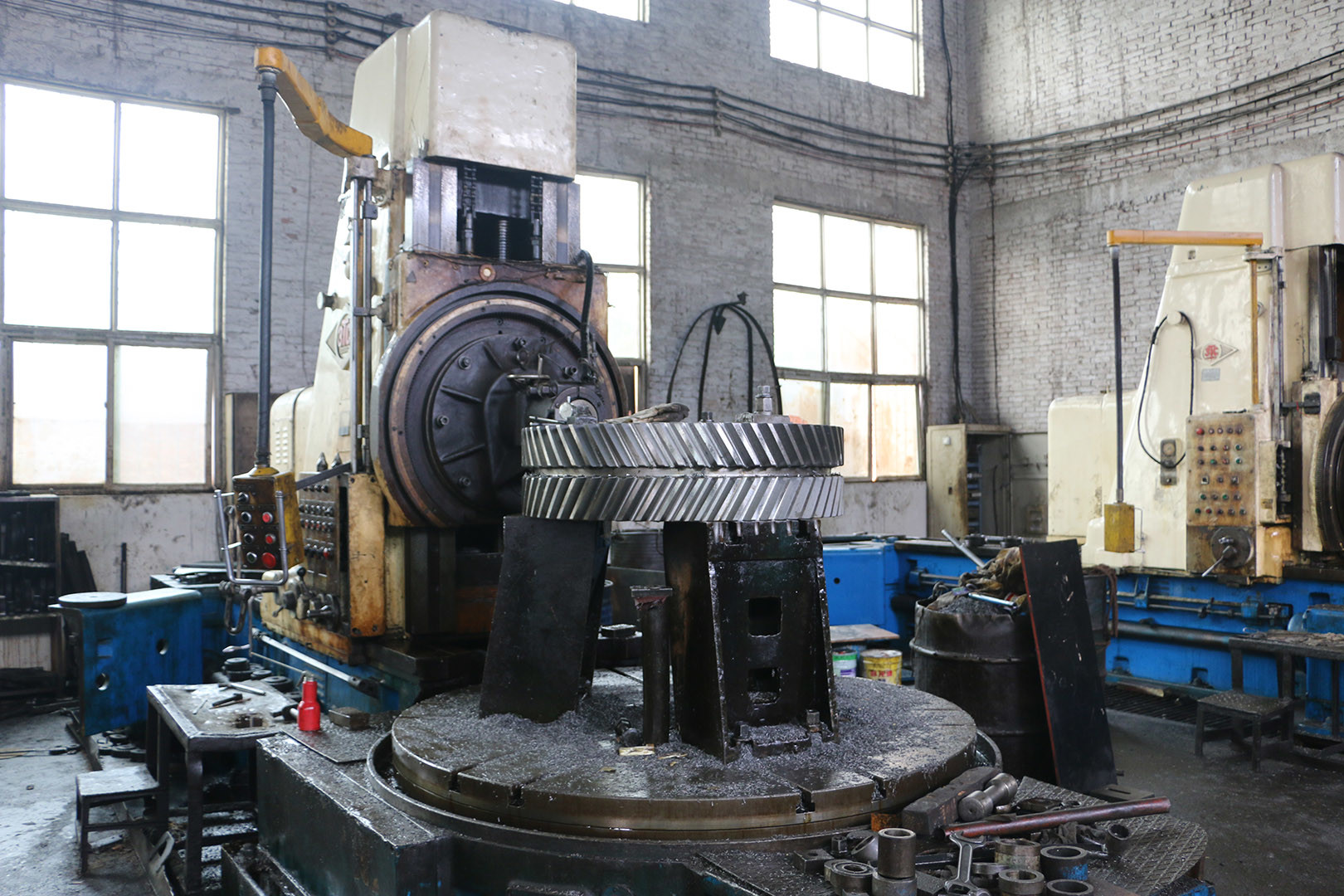

3) 製造プロセス
歯車磨き機または歯車切削機による歯車製造.
| 製品 | ヘリングボーンギアセット |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒型ギア |
| 歯輪製造 | ギアフライリング |
| 歯磨き機 | √ |
| モジュール (M) | 5-25 モジュール |
| 歯数 (Z) | カスタム |
| 圧力の角度 (α) | 20° |
| ヘリックス角度 (β) | カスタム |
| 歯の精度度 | ISO 8-9 グレード |
| 熱処理 | 消し たり 固めたり |
| 表面硬さ | 230-260 HB |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
