| 起源の場所 | 中国 |
| ブランド名 | YIZGEAR |
| モデル番号 | IG22082701 |

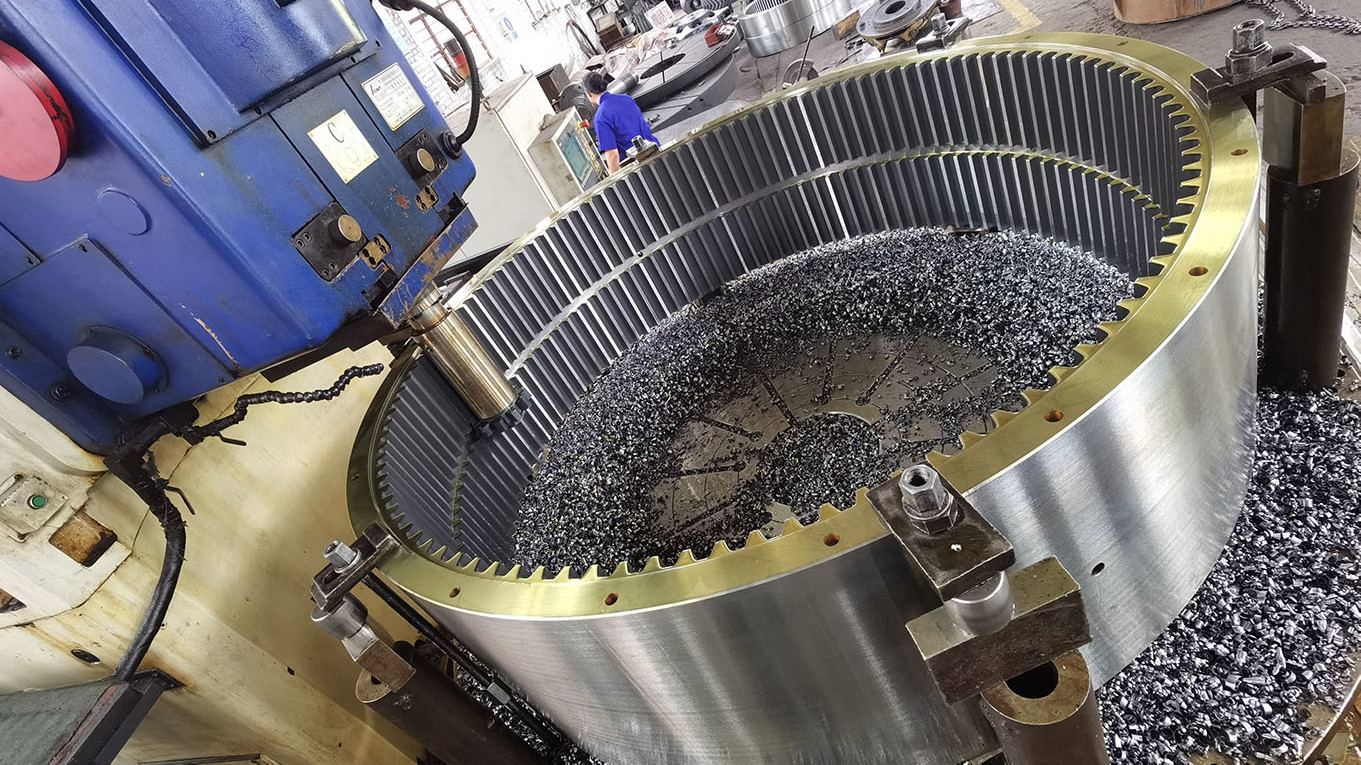

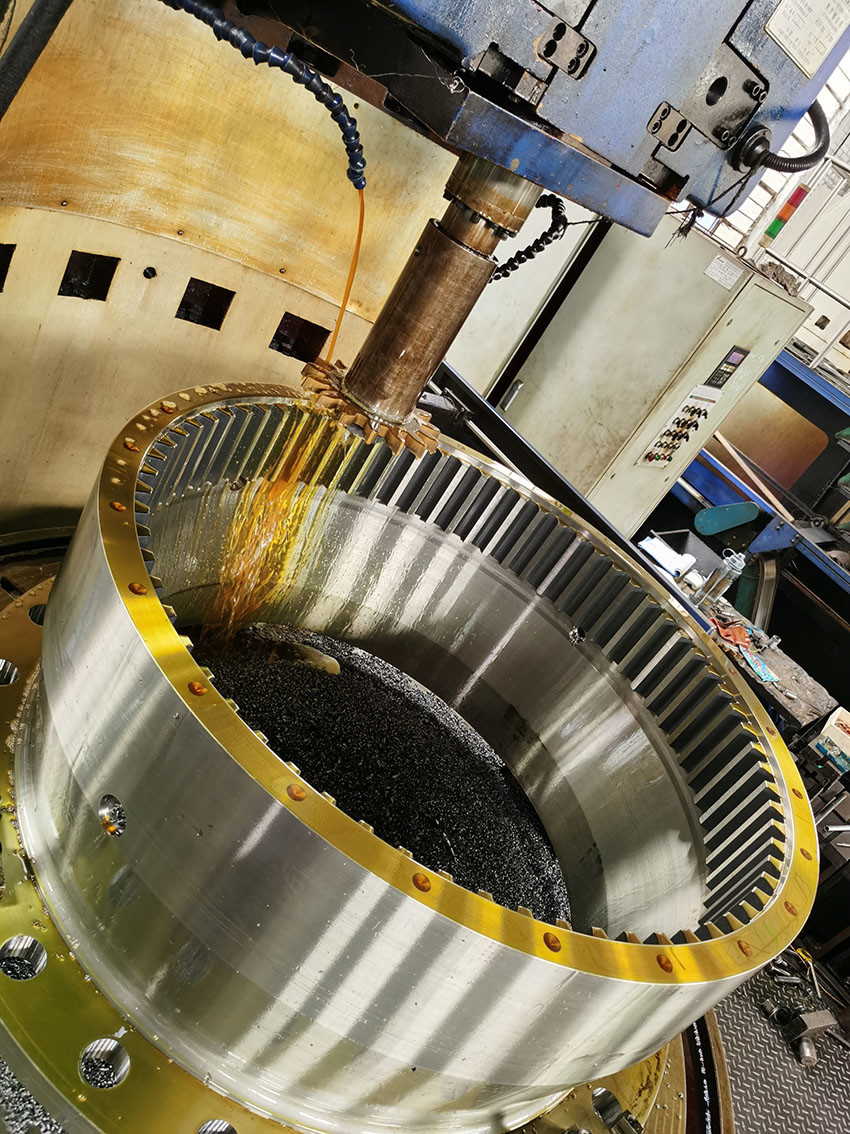

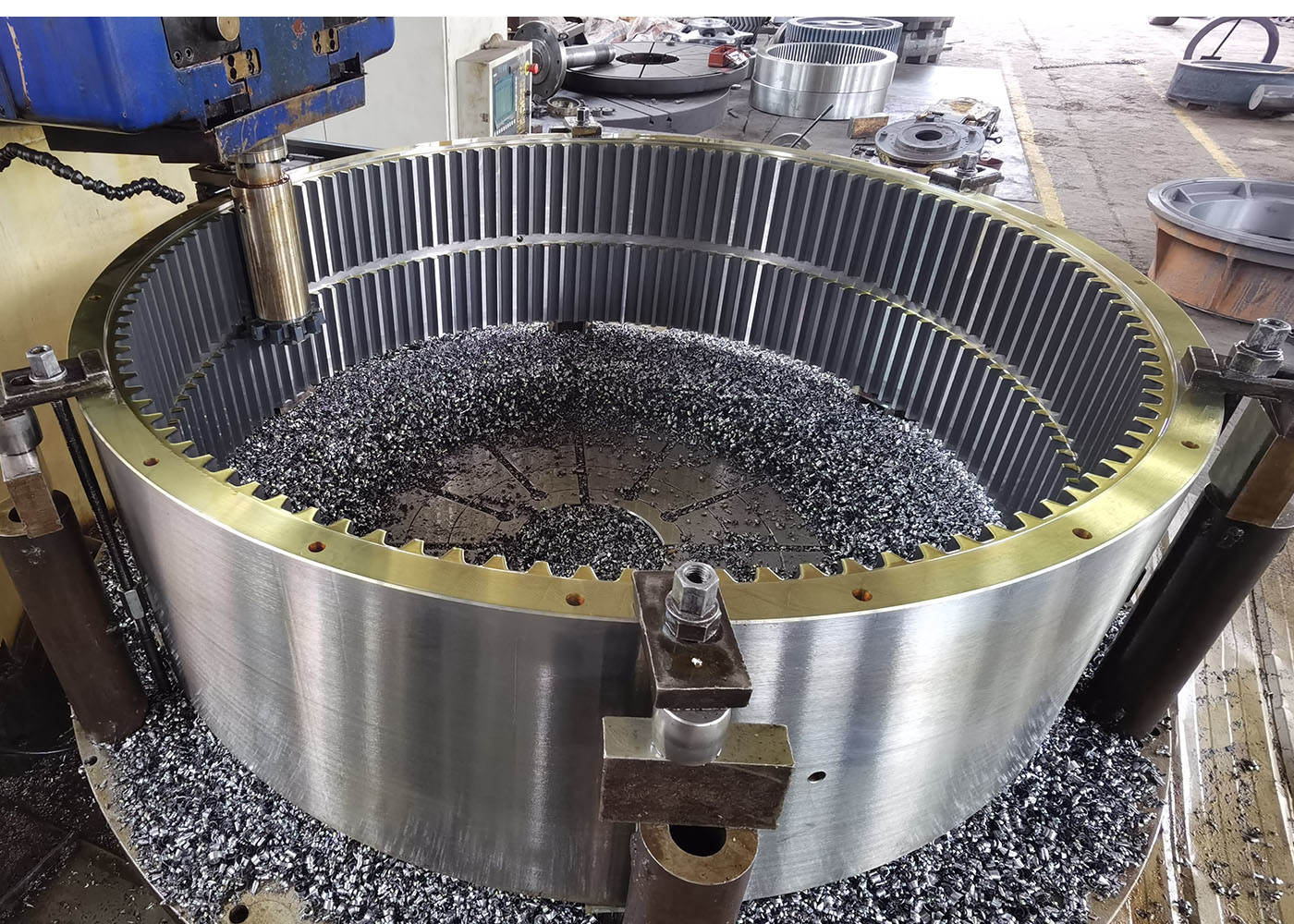

トランスミッションギア 8 モジュール 内部 スパーギア 環状ギア リングギア
1) アプリカションズ・デ・インテール・エグレーナージ
a) システム・デ・ギアナジェス・プラネタリオ
(b) トラック
c) 海上エンジン,草刈り機,発電機
2) 内装の説明
内部歯冠は 円盤状で 内部に 彫られた 包帯形歯があります
| 製品 | 内装装置 |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒型ギア |
| 歯輪製造 | ギア 形状 |
| 歯磨き機 | 必要な場合 |
| モジュール (M) | 8 |
| 歯数 (Z) | 121 |
| 圧力の角度 (α) | 20 |
| ヘリックス角度 (β) | カスタム |
| 歯の精度度 | ISO 8-9 グレード |
| 熱処理 | 消化と熱噴出/インダクション硬化 |
| 硬さ | 230-260 HB |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
