| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | HB22083001 |
| 最小注文数量: | 2部分 |
| 価格: | $300/ Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 70日 |
| 支払条件: | L/C、T/T、 |
| 供給の能力: | 300 PC/月 |
| 材料: | 42CrMo | 幅: | 75 |
|---|---|---|---|
| モジュール: | 10 | 先端の直径: | 320 |
| 精度レベル: | ISO 8-9の等級 | 熱処理: | インダクション硬化 |
| ハイライト: | 10のモジュールのヘリンボン ギヤ,高周波焼入れのヘリンボン ギヤ,ニシンの骨ギヤ シャフト |
||
| 属性 | 価値 |
|---|---|
| 材料 | 42CrMo |
| 幅 | 75 |
| モジュール | 10 |
| 尖端直径 | 320 |
| 精度度 | ISO 8-9 グレード |
| 熱処理 | インダクション硬化 |

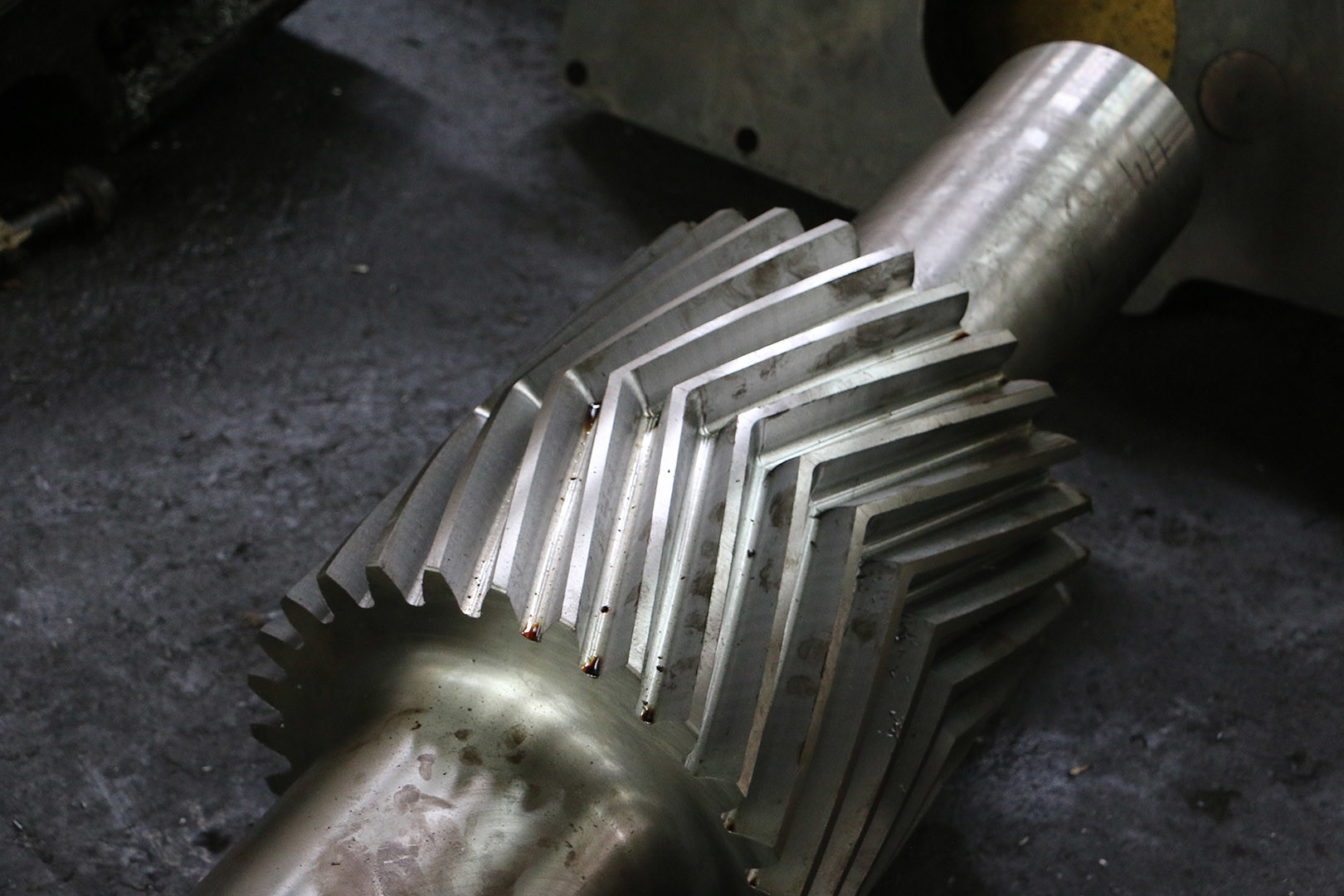

ヘリングボーンギアは,鉄鋼工場や水泥工場などの重機械に広く使用されています.
標準的な熱処理は,ヒリングボーンギアの冷却とテンパーです.硬度は260-300HBです.ピニオンギアは,硬度は45-50HRCのインダクション硬化を受けることができます.
42CrMo鋼と40CrNiMo鋼は,一般的にヘリングボーンギアを製造するために使用されます.
| 製品 | ヘリングボーン・ギア |
|---|---|
| オーダーメイド | √ |
| ギアプロファイルのタイプ | ヘリングボーン |
| 歯輪製造 | ギアフライリング |
| 歯磨き機 | ゼロ |
| モジュール (M) | 10 |
| 歯数 (Z) | 30 |
| 圧力の角度 (α) | 20° |
| ヘリックス角度 (β) | カスタム |
| 歯の精度度 | ISO 8-9 グレード |
| 熱処理 | 消し たり 固めたり |
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
|---|---|---|---|---|---|
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/40XHMA | 4340 | SNCM 439 | 40NiCrMo6/36NiCrMo4 | |
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
