| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | IG22083101 |
| 最小注文数量: | 1部分 |
| 価格: | $2000.0/Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 55日 |
| 支払条件: | L/C、D/P、T/T、ウェスタン・ユニオン |
| 供給の能力: | 500部分/月 |
| 材料: | 42CrMo/AISI 4140 | 歯数: | 157 |
|---|---|---|---|
| 圧力の角度: | 20° | 精度: | ISO 8-9の等級 |
| モジュール: | 10 | 体重: | 380KG |
| ハイライト: | 10のモジュールの環状ギヤ,内部複雑なギヤ42CrMo,環状の内部複雑なギヤ |
||

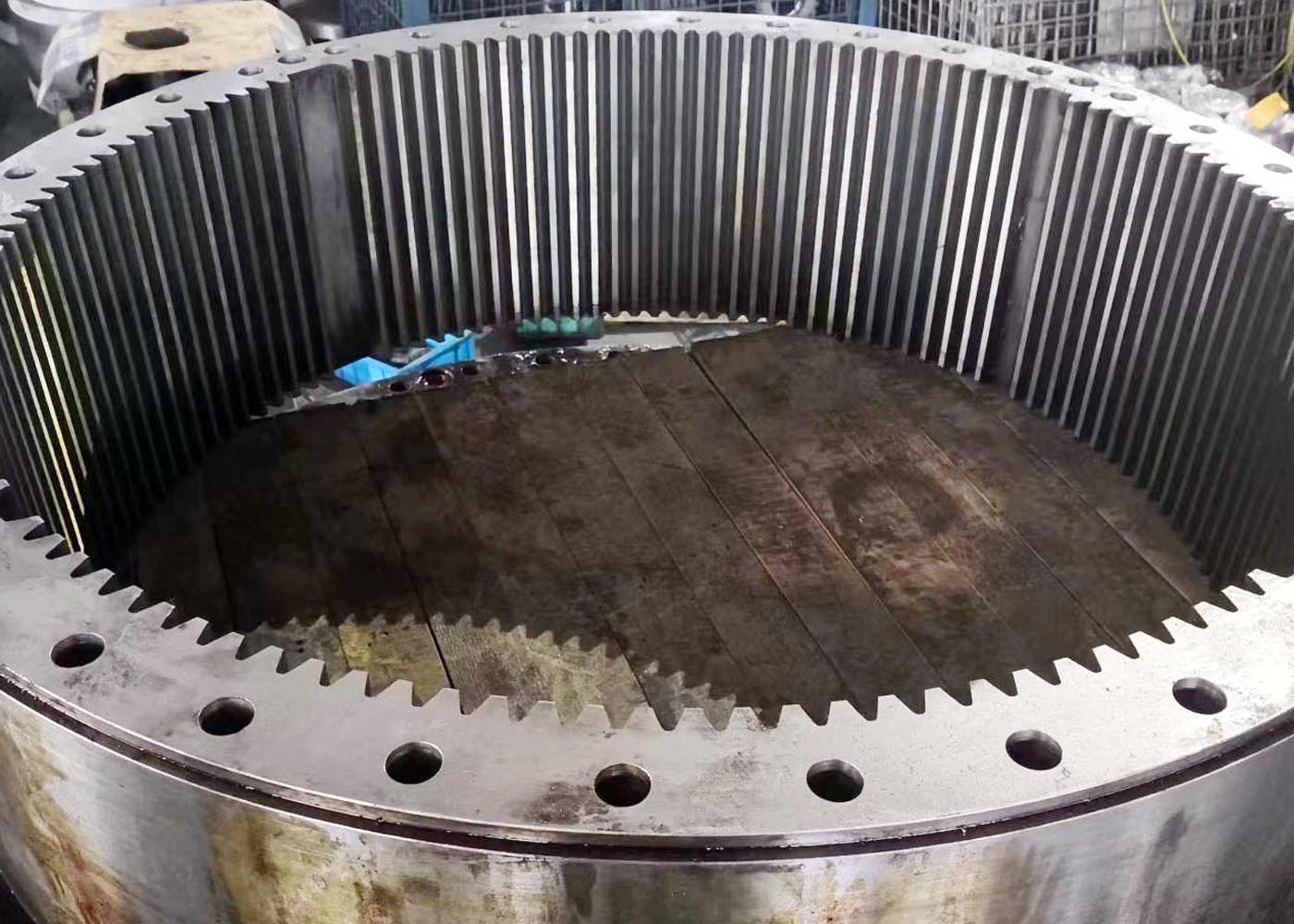

トランスミッションギア 10 モジュール 内輪ギア 環状ギア 惑星ギアシステム
1) 内装器具の用途
内部ギアにとって最も一般的な用途は,惑星ギア列車やキャリアで構成されたギア減速機の使用です.
中央に惑星のギアと太陽のギアがあり 内部ギアの内側を回転させています
2) 内部装備の説明
内部ギアは,シリンダーの内径で生成されるギア歯であり,外部のギアは
部品の外側の直径にギア歯が生成される.
| 製品 | 内装装置 |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒型ギア |
| 歯輪製造 | ギア 形状 |
| 歯磨き機 | 必要な場合 |
| モジュール (M) | カスタム |
| 歯数 (Z) | カスタム |
| 圧力の角度 (α) | カスタム |
| ヘリックス角度 (β) | カスタム |
| 歯の精度度 | ISO 8-9 グレード |
| 熱処理 | 消化と熱噴出/インダクション硬化 |
| 硬さ | 230-260 HB |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
