| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | SS23032503 |
| 最小注文数量: | 5部分 |
| 価格: | $50.0/Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 55日 |
| 支払条件: | L/C、T/T、ウェスタン・ユニオン、D/P |
| 供給の能力: | 1000部分/月 |
| スプラインのタイプ: | 複雑なスプライン | 長さ: | 2220mm |
|---|---|---|---|
| 硬さ: | 50-55 HRC | モジュール: | 10 |
| スプラインの歯いいえ: | 28 | 熱処理: | インダクション硬化 |
| ハイライト: | 主要で複雑なスプライン シャフト,スプライン ギヤ シャフト2220mm,50HRCスプライン ギヤ シャフト |
||

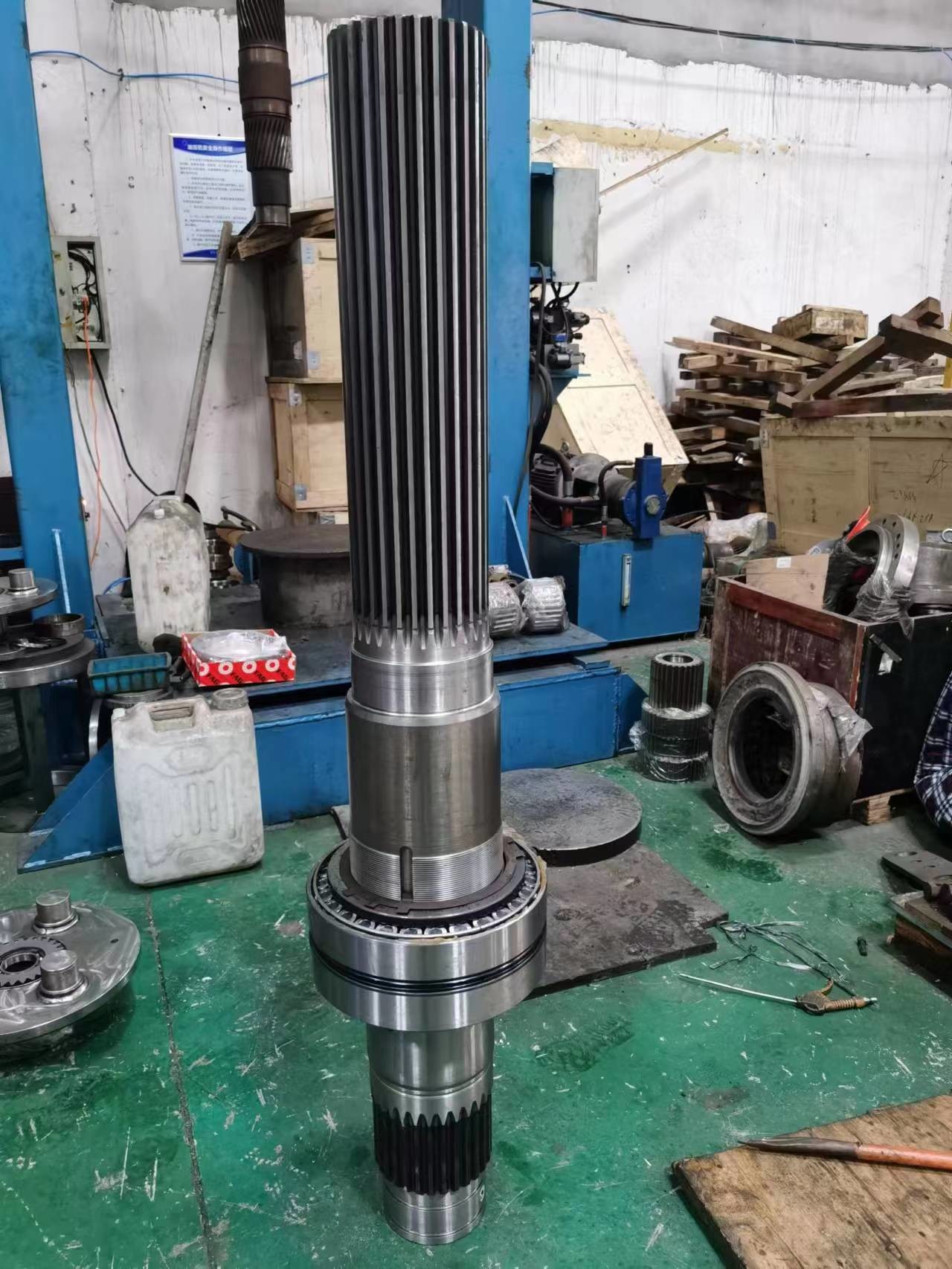

トランスミッション部品 - 炭鉱機メインインボリュートスプラインシャフト
規格 DIN_5480
フラットルートサイドフィッティング
外スプライン
モジュール: 10
歯数 28
フィレット半径 1.6mm
大径 298.00
小径 278.00
歯厚 20.825
公差等級 クラス 5
| 製品 | 長方形スプラインシャフト |
| カスタムメイド | √ |
| 歯車プロファイルタイプ | スプライン |
| 歯車歯の製造 | スプラインミーリング/スプライン研削 |
| 歯車歯研削 | √ |
| モジュール (M) | カスタム |
| 歯数 (Z) | カスタム |
| カスタム | 30° |
| ヘリックス角 (β) | 0° |
| 歯の精度グレード | ISO 6-7 グレード |
| 熱処理 | 浸炭 |
| 表面硬度 | 58-62 HRC |
| 鋼材コードグレード比較 | |||||
| 中国/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18ХГТ | SMK22 | |||
| 20Cr2Ni4 | 20Х2Н4А | ||||
| 20CrNiMo | 20CrNiMo2 | 20ХНМ | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40ХН2МА/ 40ХМА |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20Х2МА | 4320 | SNCM420 | |
