| 起源の場所 | 中国 |
| ブランド名 | YIZGEAR |
| モデル番号 | IG23032601 |

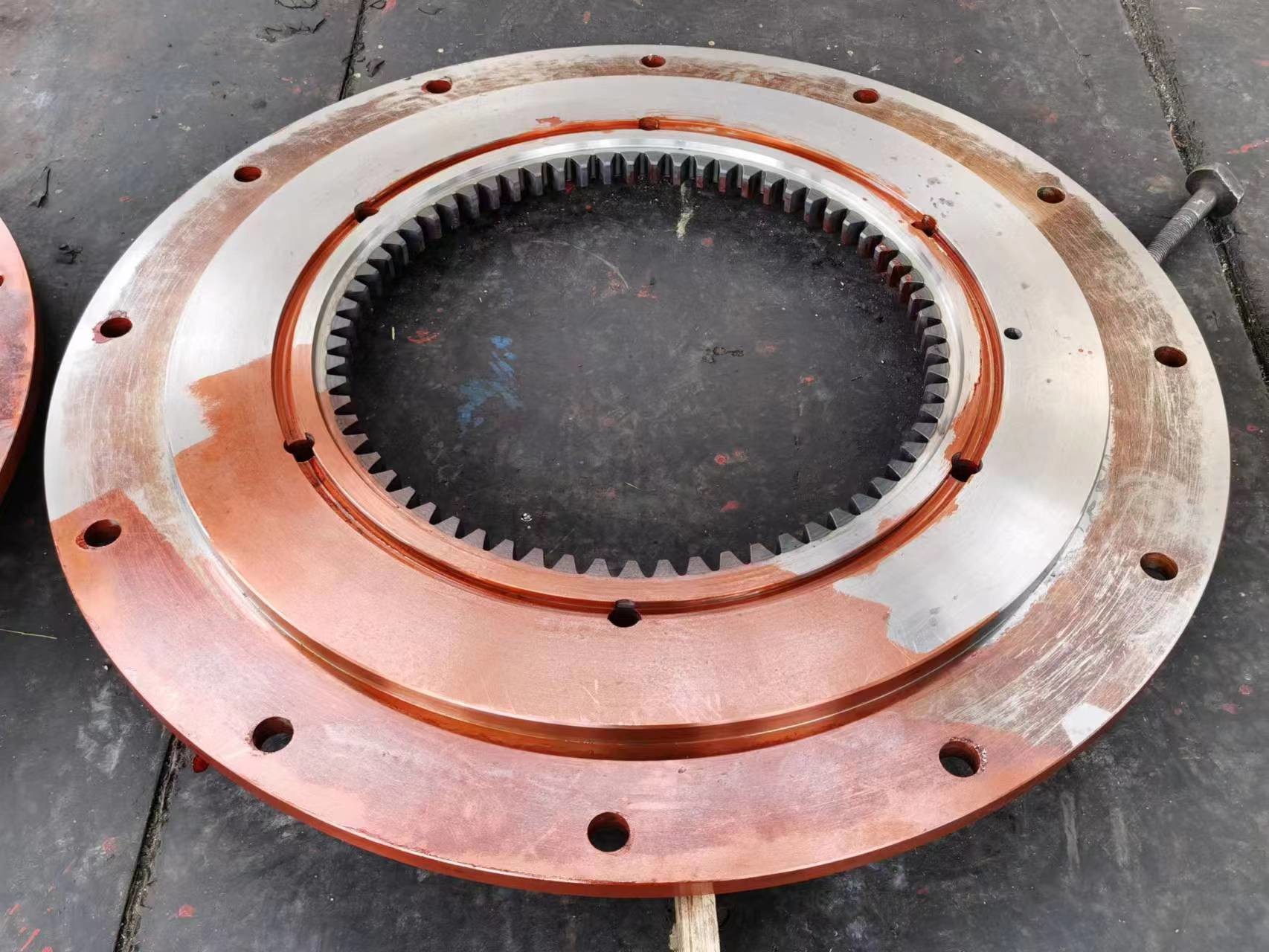

オーダーメイドのトランスミッション・ギア・エンドカバー
外径: 1050mm
内部ギアモジュール: 8
内部ギア歯 数: 76
フラング幅: 50mm
掘削孔: 12個
1) 内装具の説明
内部ギアまたはリング型のギアで,リムの内面に歯がある.
内部ギアと外部のギアが 結びつかないといけない
内部ギアは,機械のコンパクトな設計を可能にします.
| 製品 | 内装装置 |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒型ギア |
| 歯輪製造 | ギア 形状 |
| 歯磨き機 | 必要な場合 |
| モジュール (M) | カスタム |
| 歯数 (Z) | カスタム |
| 圧力の角度 (α) | カスタム |
| ヘリックス角度 (β) | カスタム |
| 歯の精度度 | ISO 8-9 グレード |
| 熱処理 | 消化と熱噴出/インダクション硬化 |
| 硬さ | 230-260 HB |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
