| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | SS23051101 |
| 最小注文数量: | 5部分 |
| 価格: | $150.0/Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 55日 |
| 支払条件: | L/C、T/T、ウェスタン・ユニオン、D/P |
| 供給の能力: | 1000部分/月 |
| プロファイル タイプ: | 太陽歯車 | 記述: | 出力シャフト |
|---|---|---|---|
| 長さ: | 525 | 粉砕にスプラインを付けなさい: | はい |
| ギヤ モジュール: | 5 | 太陽歯車の歯は番号が付いている: | 22 |
| ハイライト: | 出力スプライン ギヤ シャフト,17CrNiMo6スプライン ギヤ シャフト,62 HRCのスプライン ギヤ シャフト |
||

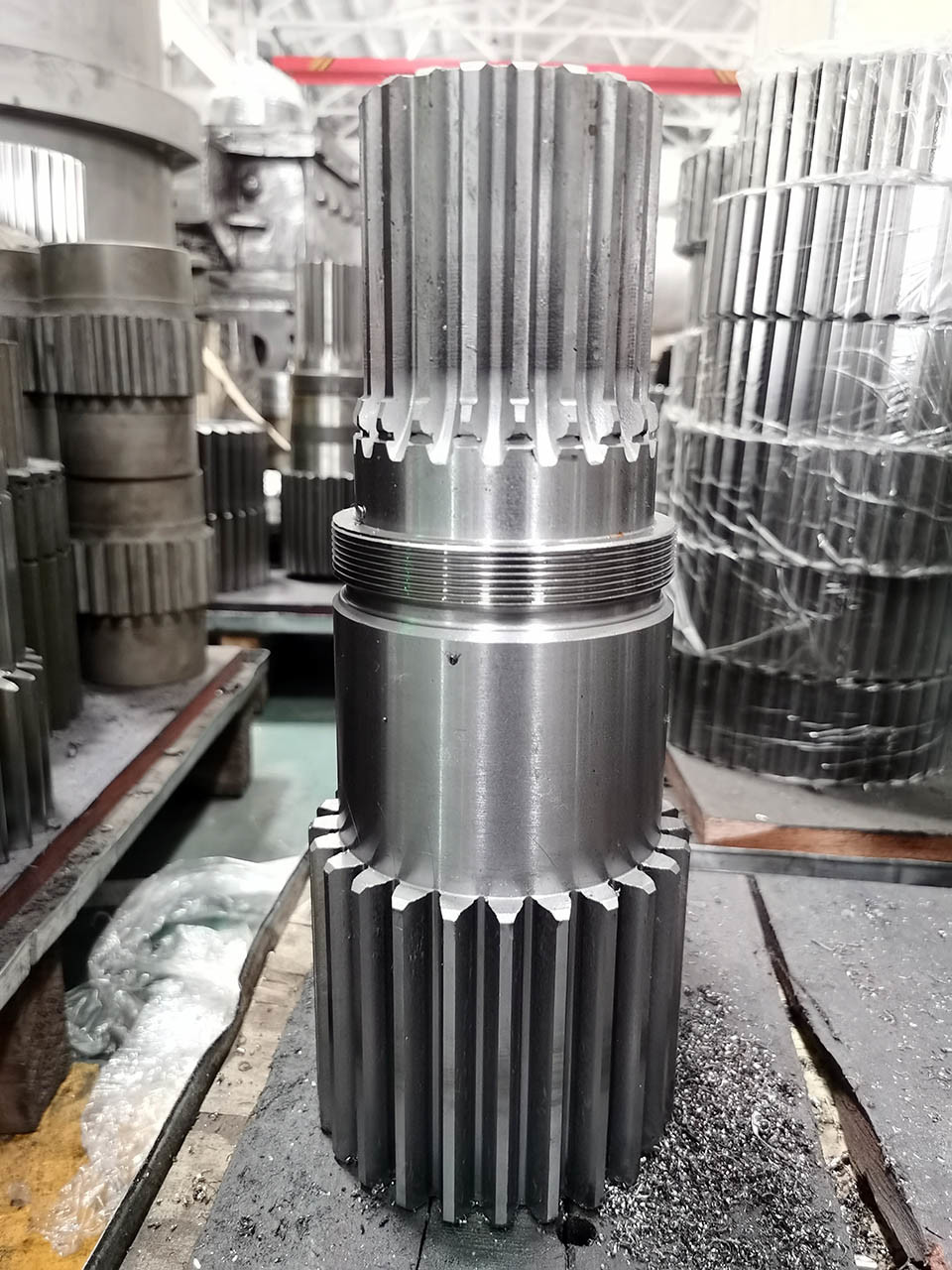

17CrNiMo6 スチール サンギア アウトपुटギアシャフト
インvolute スプリンの太陽ギアシャフト
17CrNiMo6鋼の鍛造
材料証明書
熱処理報告
UT 報告書
ディメンションレポート
機械の磨き
スプライン磨き
| 製品 | スパーギア/サンギア |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒型ギア |
| 歯輪製造 | スピルヌ・フライリング/スピルヌ・スリリング |
| 歯磨き機 | √ |
| モジュール (M) | 5 |
| 歯数 (Z) | 22 |
| カスタム | 20° |
| ヘリックス角度 (β) | 0° |
| 歯の精度度 | ISO 6から7級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58-62 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
