| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| 最小注文数量: | 2セット |
| 価格: | 300＄ |
| パッケージの詳細: | パライウッドの箱 |
| 受渡し時間: | 60 日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 500セット/月 |
| 製造: | ギア・シェーピング | モジュール: | 1.5 |
|---|---|---|---|
| ギアプロフィール: | 内部ギヤ | 圧力の角度: | 20度 |
| 精度度: | ISO 8-9の等級 | 熱処理: | 硬化した |
| ハイライト: | 空間節約 内部 スパーギア,精密な内部 スパーギア,パーソナライズされた内部 スパーギア |
||

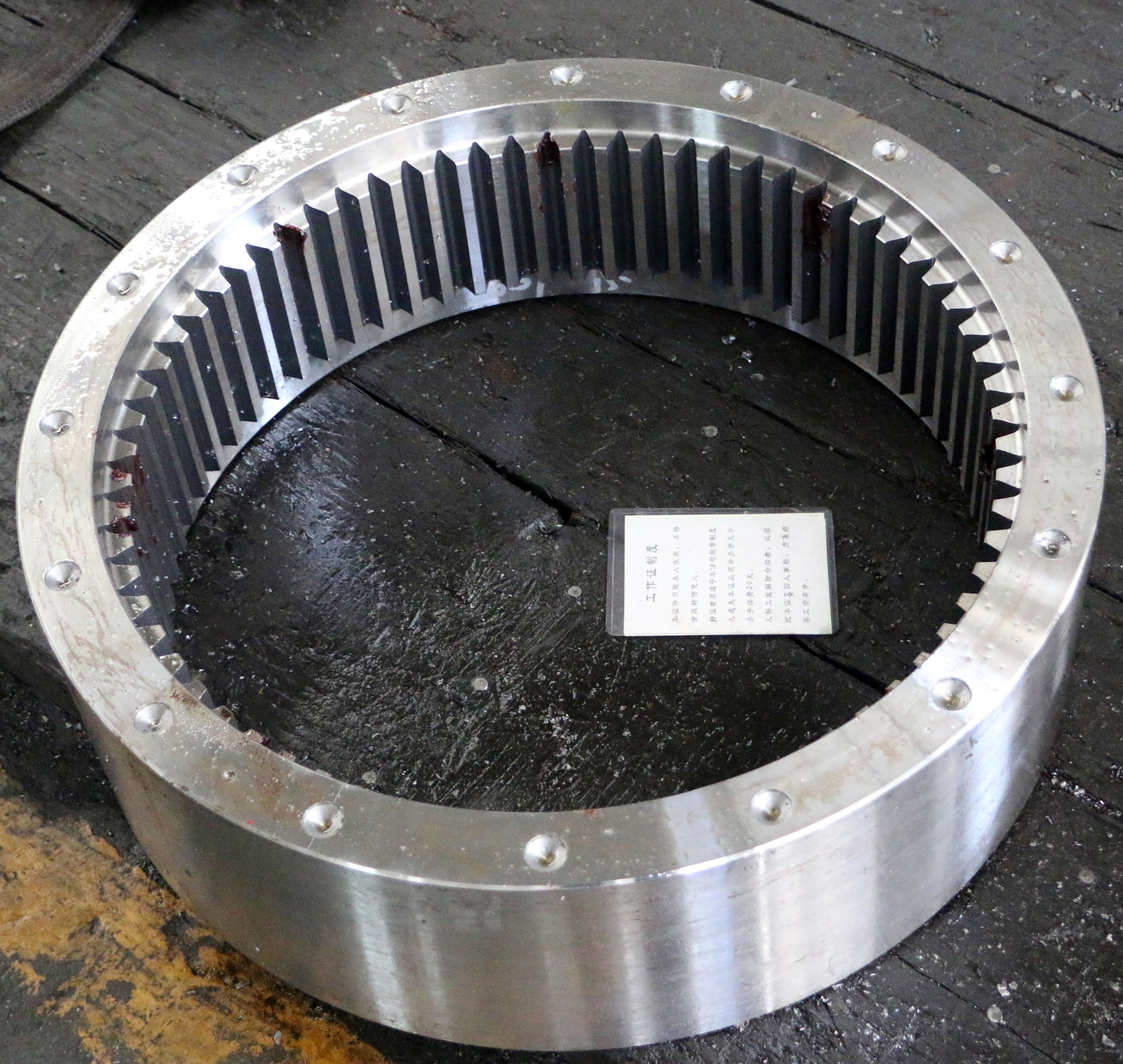

1) 内部装備の説明
内部スポンギヤーは,歯がシリンダーまたはコンの内部表面に分布している歯輪 (すなわち内部歯輪) を指します.
歯のプロフィールが直線 (軸に平行) で,通常は外部のギアでトランスミッションをします.
2) 内部ギア の特徴
a) について 歯の溝は内側にあり,歯の先端は中心に向かって向いている.外部のギアとのメッシュモードは反対である.
(b) 直歯の設計により,加工は比較的簡単であり,標準化生産に適しています.
(3) 内部ギア の 利点
a) について コンパクトな構造: 内部メッシュはスペースを節約し,小型トランスミッションを必要とするアプリケーションに適しています.
(b) 高速伝達効率:直線ギアメッシュでの摩擦損失は小さいし,効率は95%を超えることができます.
| 製品 | 内装装置 |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒型ギア |
| 歯輪製造 | ギア 形状 |
| 歯磨き機 | 必要な場合 |
| モジュール (M) | 0.5-25 |
| 歯数 (Z) | カスタム |
| 圧力の角度 (α) | 20° |
| ヘリックス角度 (β) | 0 |
| 歯の精度度 | ISO 8-9 グレード |
| 熱処理 | 消し たり 固めたり |
| 硬さ | 230-260 HB |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
