| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| 最小注文数量: | 200セット |
| 価格: | 300＄ |
| パッケージの詳細: | パライウッドの箱 |
| 受渡し時間: | 60 日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 500セット/月 |
| 品質グレード: | ISO 8-9の等級 | 製造方法: | 機械化/ギヤ形成 |
|---|---|---|---|
| 圧力の角度: | 20度 | 歯のプロフィール: | 拍車 |
| モジュール: | 10 | ギヤ タイプ: | 内部ギヤ |
| ハイライト: | 高耐久性 内部 スパーギア,ギア・フォーム 内部 スパー・ギア |
||

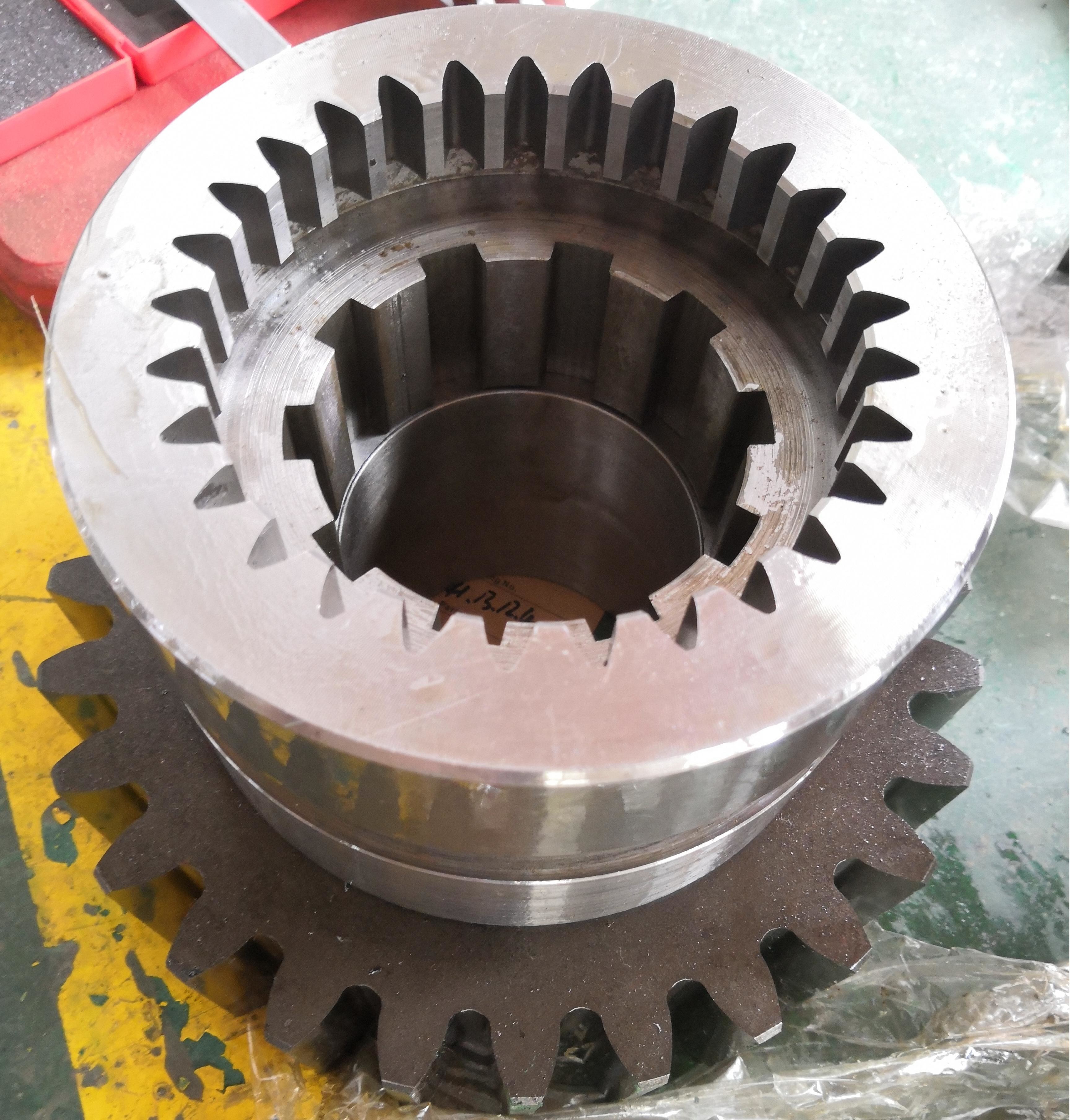

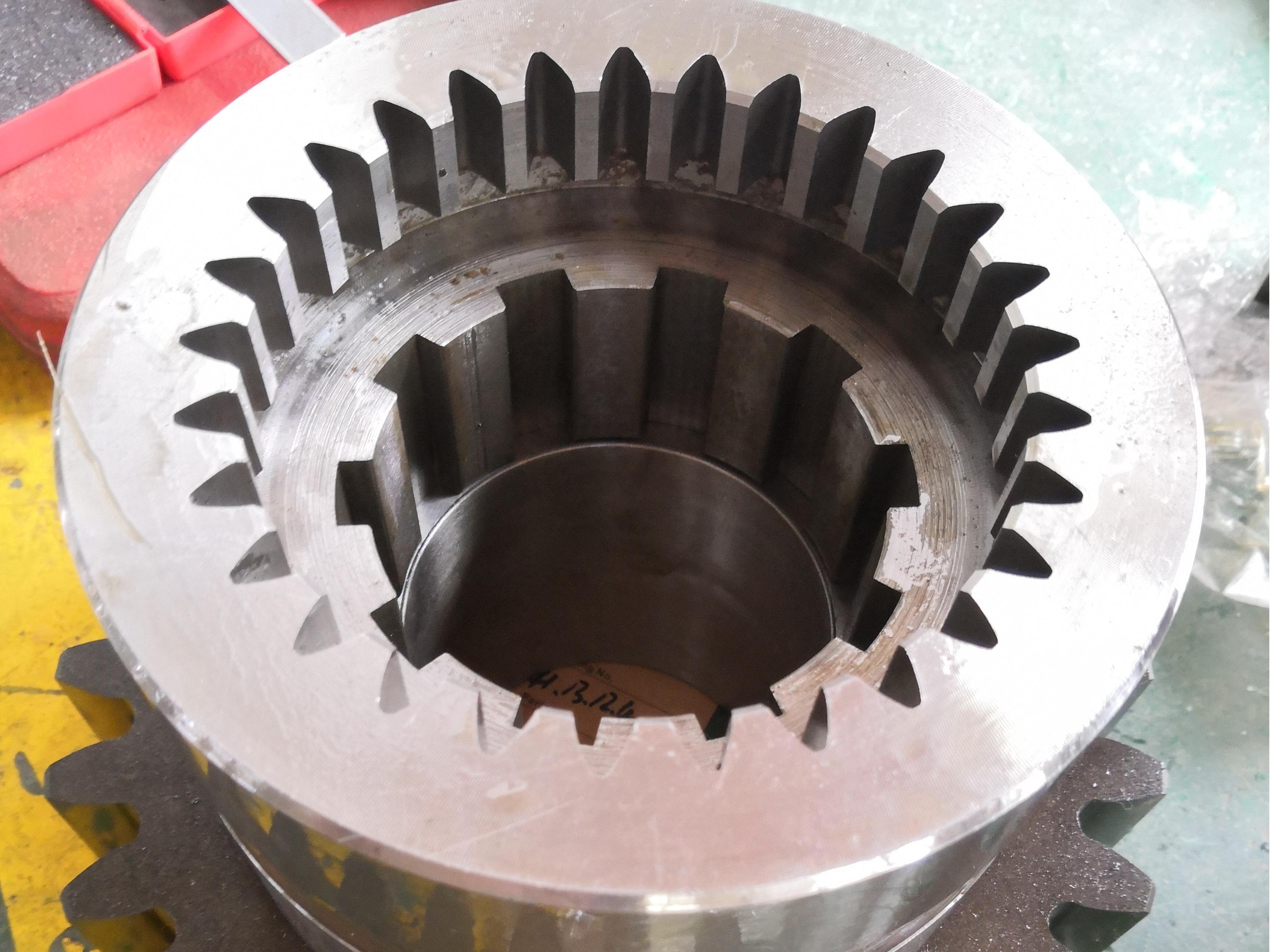

1) 内部装備の説明
内部ギアとは,ホーピング,ブローチング,ワイヤ切断などの方法で処理する必要がある内部ギアです.
道具と機械の両方から高い精度が必要です
2) 内部ギア の特徴
a) について 内輪の加工は外輪の加工よりも困難である.干渉を避けるために特別なツールが必要である.
(b) 硬さや精度は,通常,消化やギア磨きなどのプロセスによって向上します.
(3) 内部ギア の 利点
a) について 高精度オプション:ギア磨き技術により,IT5-IT6レベルの精度を達成し,正確なトランスミッションの要件を満たすことができます.
(b) 材料利用率が高い: 内部ギア構造は材料廃棄物を削減し,大量生産に適しています.
| 製品 | 内装装置 |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒型ギア |
| 歯輪製造 | ギア 形状 |
| 歯磨き機 | 必要な場合 |
| モジュール (M) | 0.5-25 |
| 歯数 (Z) | カスタム |
| 圧力の角度 (α) | 20° |
| ヘリックス角度 (β) | 0 |
| 歯の精度度 | ISO 8-9 グレード |
| 熱処理 | 消し たり 固めたり |
| 硬さ | 230-260 HB |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
