| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| 最小注文数量: | 200セット |
| 価格: | 300＄ |
| パッケージの詳細: | パライウッドの箱 |
| 受渡し時間: | 60 日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 500セット/月 |
| 硬さ: | 50-55 HRC | 適用する: | 電源トランスミッション |
|---|---|---|---|
| 螺旋形の角度: | 25° | 製造者: | カスタムギア&マシン |
| 歯 の 数: | サイズによって決まる | モジュール: | サイズによって決まる |
| ハイライト: | 低騒音 ヘリングボーンギア,重用ヘリングボーンギア,高速ヘリングボーンギア |
||
a) について網状の際に複数の歯が同時に接触し,振動と騒音が少なくなる螺旋歯車ではより安定した伝達比が得られる.
(b) 高トルクおよび高速なシナリオ (船の推進システム,ローリングミルの主駆動など) に適しています.
(3) ヘリングボーンギア の 利点
a) について静かな操作:両方向の螺旋回転器のメッシュは衝撃を軽減し,直線回転器のノイズは大幅に低くなっています.
(b) 効率的なトランスミッション: 摩擦損失が低く,トランスミッション効率は98%以上に達する.

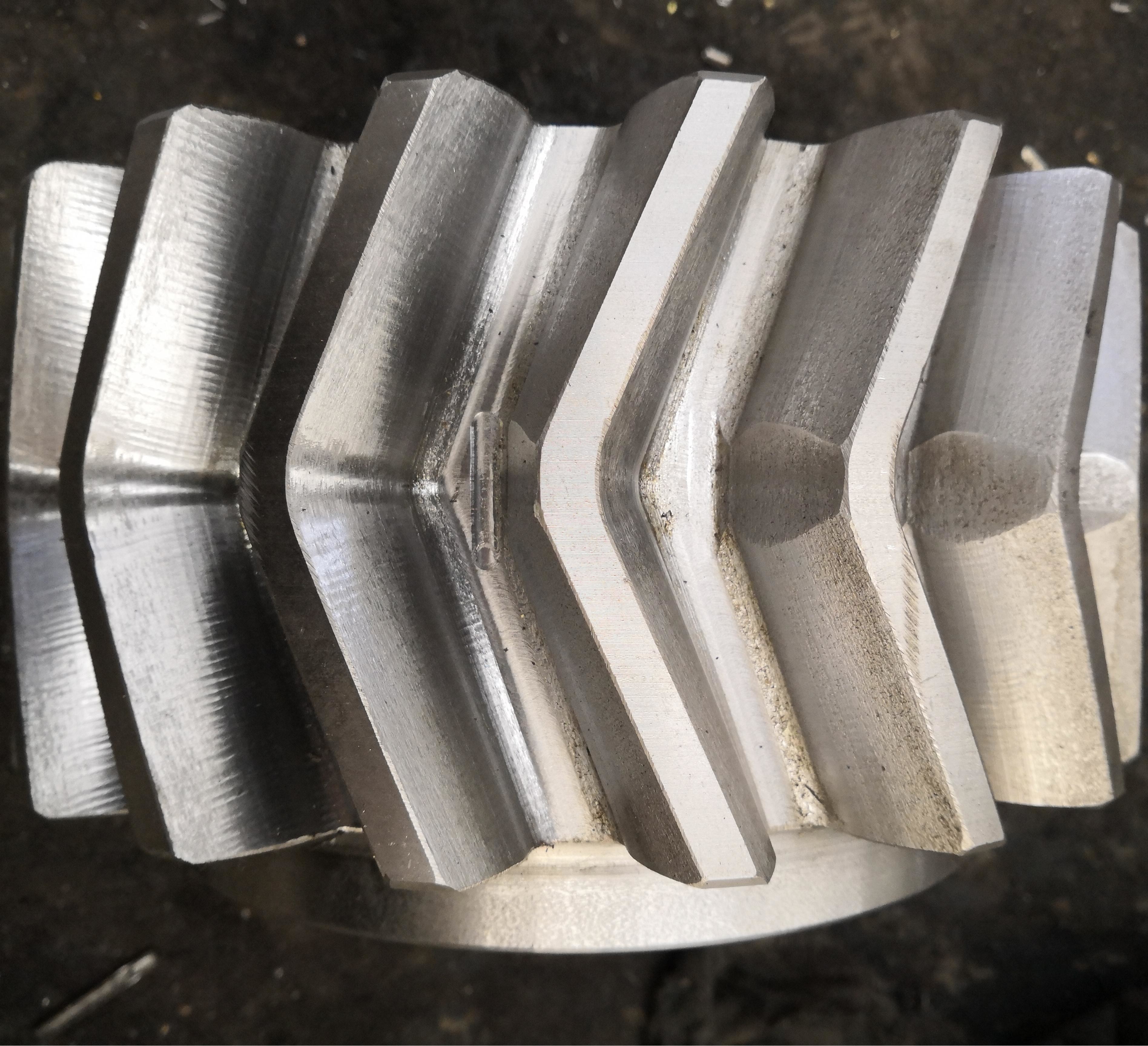

| 製品 | ヘリングボーン・ギア |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | シリンドリック・ギア |
| 歯輪製造 | ギアフライリング |
| 歯磨き機 | √ |
| モジュール (M) | 12 |
| 歯数 (Z) | カスタム |
| 圧力の角度 (α) | 20° |
| ヘリックス角度 (β) | カスタム |
| 歯の精度度 | ISO 8-9 グレード |
| 熱処理 | 消し たり 固めたり |
| 表面硬さ | 230-260 HB |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
