| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| 最小注文数量: | 100セット |
| パッケージの詳細: | パライウッドの箱 |
| 受渡し時間: | 60 日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 500セット/月 |
| Pressure Angle: | 20 degrees | Teeth Number: | Custom |
|---|---|---|---|
| Gear Profile: | Herringbone Gear | Quality Grade: | ISO 8-9 Grade |
| Usage: | Industrial Machinery | Backlash: | Depends on size |
| ハイライト: | 20 度 圧力 角度 ヘリングボーン ギア,高効率のヘリングボーンギア,高速ヘリングボーンギア |
||

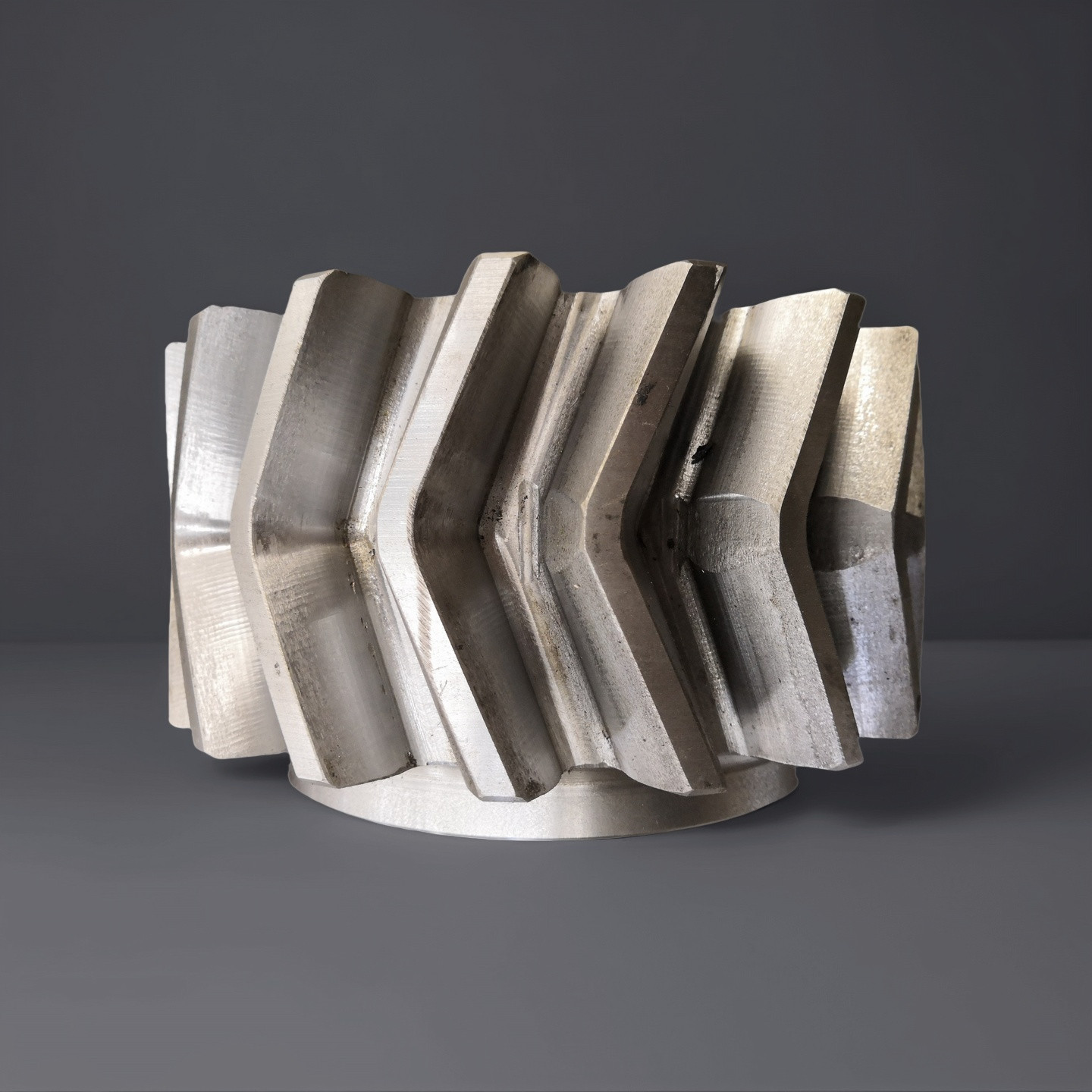

ヘリングボーン・ギアとは,同じヘリコプター角度を持つ2つのヘリコプター・ギアを組み合わせた特殊な種類のギアである.
その歯の形状は"人"の形になっています
渦巻き歯を通って電力を送って 軸力を排除します
連続網状の特性があり,伝送中に重複度が高い.
両側にある対称な螺旋歯は軸力を取り消し,強力な運用安定性を確保する.
振動や騒音はほとんどありません
(3) ヘリングボーンギア の 利点
直輪ギアと比較して,ヒリングボーンギアトランスミッションはより安定し,より高い負荷容量を持っています.
普通の螺旋歯車と比較して,軸力の問題を効果的に解決し,機器の使用寿命を延長することができます.
送電効率は高で98%を超えています
(4) 魚の骨の漁具の適用
船舶の推進システムなど,高電力および高速トランスミッションシステムで一般的に使用されます.
産業用蒸気タービンの大型のトランスミッション装置,また鉱山における大型機械機器
効率的で安定した送電を確保するためです.
| 製品 | ヘリングボーン・ギア |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | シリンドリック・ギア |
| 歯輪製造 | ギアフライリング |
| 歯磨き機 | √ |
| モジュール (M) | 12 |
| 歯数 (Z) | カスタム |
| 圧力の角度 (α) | 20° |
| ヘリックス角度 (β) | カスタム |
| 歯の精度度 | ISO 8-9 グレード |
| 熱処理 | 消し たり 固めたり |
| 表面硬さ | 230-260 HB |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
