| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| 最小注文数量: | 1セット |
| パッケージの詳細: | パライウッドの箱 |
| 受渡し時間: | 60 日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 500セット/月 |
| 歯は番号が付いている: | カスタム | 材料: | 鉄鋼 |
|---|---|---|---|
| 歯のプロフィール: | ヘリングボーン | タイプ: | 円柱ギヤ |
| 製造プロセス: | 歯磨き機 | 歯 の 数: | サイズによって決まる |
| 品質グレード: | ISO 8-9の等級 | ||
| ハイライト: | 高性能ヘリングボーンギア,優れた 材料 の 特性 ハリングボーン ギア,ギアトランスミッション ヘリングボーンギア |
||

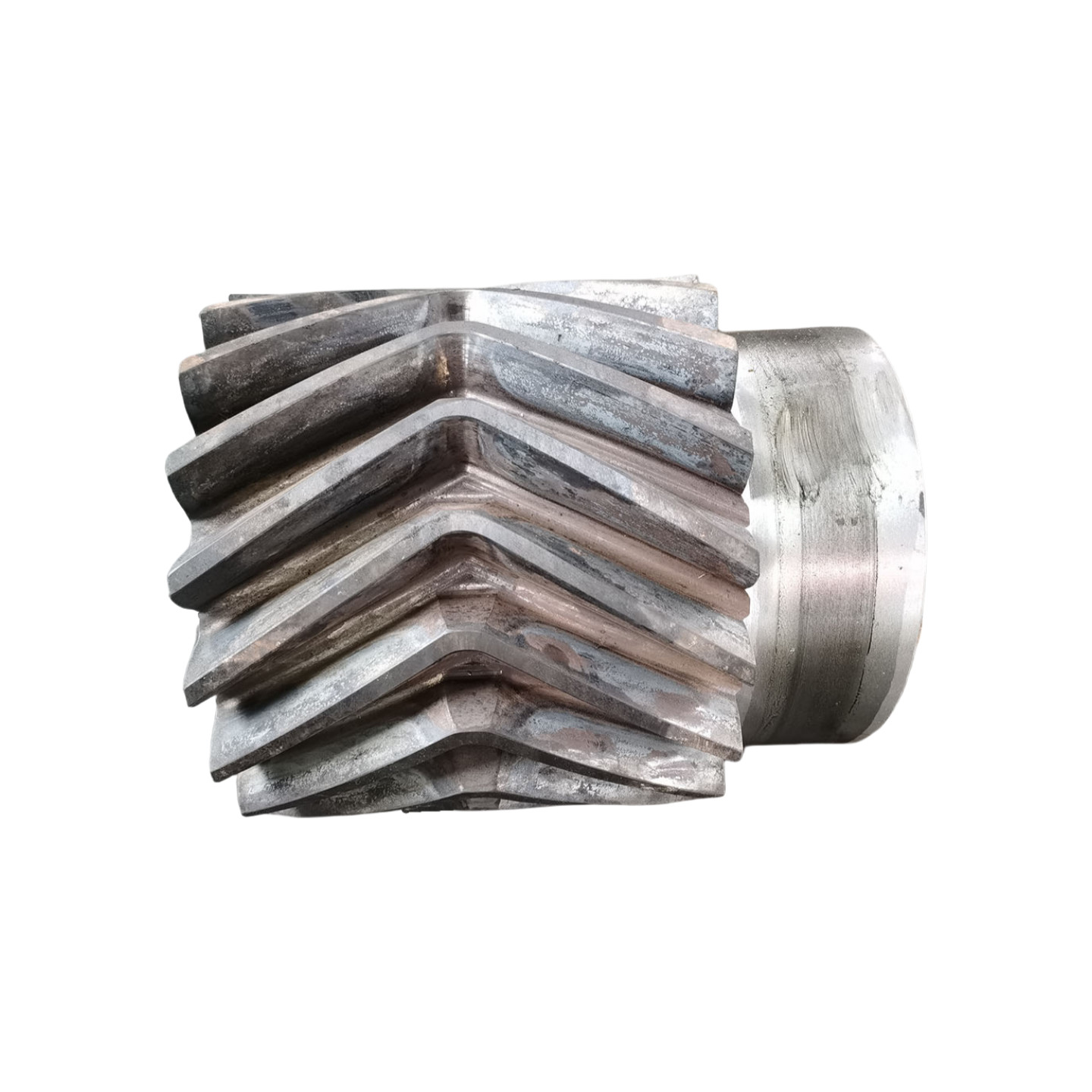

材料科学の観点から見ると、ヘリンボーンギアは、特定の金属または非金属材料を基材とし、動力伝達のためにヘリンボーン歯構造を形成するように加工された機械部品です。
一般的に使用される材料には、高品質の合金鋼、高強度鋳鉄などがあります。
2) ヘリンボーンギアの特徴
熱処理プロセスにより、材料特性をさらに最適化して、ギアの疲労強度を高めることができます。さまざまな作業条件下での温度や湿度など、さまざまな環境条件に適応できます。
3) ヘリンボーンギアの利点
高品質の材料は、ギアの耐久性を確保し、耐用年数を延ばします。
優れた材料特性により、ギアは、高速かつ高負荷の条件下でも安定した伝達を維持できます。さまざまな用途に合わせて、多様なニーズに対応するために、さまざまな材料を選択できます。
4) ヘリンボーンギアの用途
航空宇宙分野では、軽量で高強度の合金材料で作られたヘリンボーンギアがエンジン伝達システムに使用されています。食品機械では、食品安全性を確保するために、衛生基準を満たすステンレス鋼材料で作られたギアが使用されています。
製品
ヘリンボーンギア
カスタムメイド
√
ギアプロファイルタイプ
Cylindrical ギア
| ギア歯の製造 | ギアフライス加工 |
| ギア研削 | 20° |
| モジュール (M) | 12 |
| 歯数 (Z) | カスタム |
| 圧力角 (α) | 20° |
| ヘリックス角 (β) | カスタム |
| 歯の精度グレード | 230-260 HB |
| 熱処理 | 焼入れ & 焼戻し |
| 表面硬度 | 230-260 HB |
| 鋼材コードグレード比較 | 中国/GB |
| ISO | ГΟСТ |
| ASTM | JIS |
| DIN | |||||
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40X | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 25CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20XHM | ||||
| 40CrNiMoA | 40XH2MA/ | 40XHMA | 4340 | SNCM439 | |
| 40NiCrMo6/ | 20CrNi2Mo 20NiCrMo7 |
20XH2MA | 4320 | SNCM420 |
|
