| 起源の場所 | 中国 |
| ブランド名 | YIZGEAR |

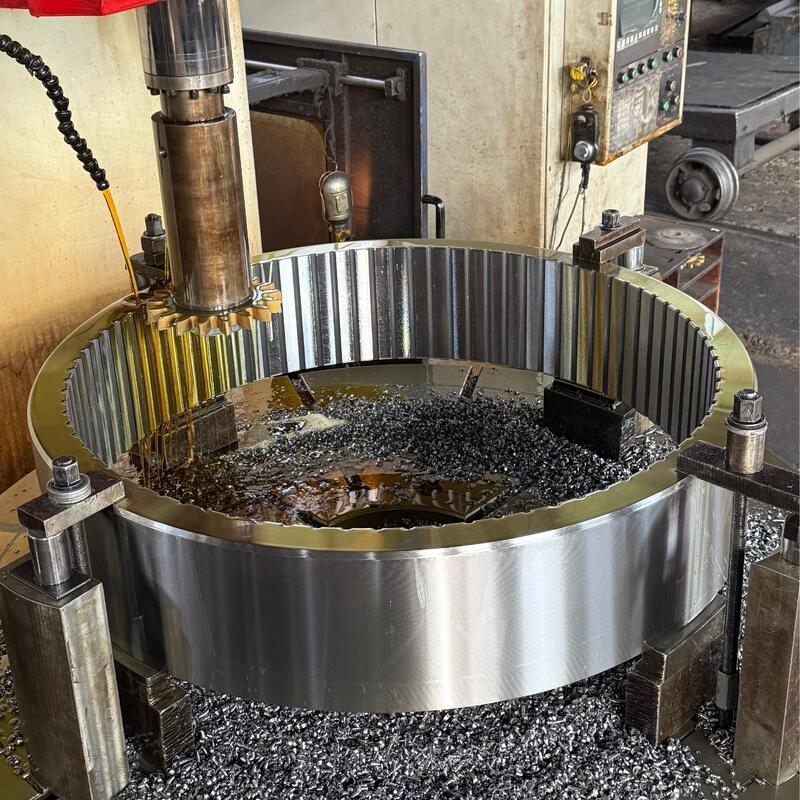

コンパクト空間伝送の観点から,内部ギアとは,歯がリング状の部品の内部表面に沿って分布しているギアの一種である.通常は外部のギア (ピニオンや惑星ギアなど) と併用される.限られた空間的制約の中で,電源伝送と速度変換を可能にします.
"内部網状"の送電構造で特徴付けられ,外輪は内輪の中に嵌められ,全体的な足跡がコンパクトである.中心距離が短くなっているさらに,内部メッシュの際に歯表面接触の方向性がより最適です.同様の仕様で外側から網状の歯車と比べると,より優れているトランスミッションの滑らかさをもたらす動作騒音レベルは特に低い (通常は外側から網状のギアよりも5〜10dB低音).
自動車自動トランスミッション (内部ギアがリングギアとして機能する) の惑星ギアメカニズムなど,厳格な容量制約のあるアプリケーションに適しています.コンパクトの減速機 (e)ロボット関節減速機),電動工具駆動システム,医療機器 (例えば車椅子駆動機構),精密器具内のマイクロトランスミッションモジュールなど.
| パラメータ | 仕様 |
|---|---|
| オーダーメイド | 入手可能 |
| ギアプロファイルのタイプ | 円筒型ギア |
| 製造プロセス | ギアフライリング & ギア歯ホッビング |
| 歯 を 磨く | 含まれている |
| モジュール (M) | 0.5-25 |
| 歯数 (Z) | カスタム |
| 圧力の角度 (α) | カスタム |
| リードアングル | カスタム |
| 精度度 | ISO 8-9 グレード |
| 熱処理 | ニトリド化 |
| 表面硬さ | 650HV |
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
|---|---|---|---|---|---|
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/40XHMA | 4340 | SNCM 439 | 40NiCrMo6/36NiCrMo4 | |
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
