| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | HG2207001 |
| 最小注文数量: | 1部分 |
| 価格: | $150/ Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 50日 |
| 支払条件: | L/C、T/T、ウェスタン・ユニオン、D/P |
| 供給の能力: | 1000部分/月 |
| 材料: | 18CrNiMo7/ 17CrNiMo6 | 熱処理: | 浸炭 |
|---|---|---|---|
| 歯は番号が付いている: | 52 | モジュール: | 8 |
| プロファイル タイプ: | 螺旋形ギヤ | 幅: | 80mm |
| ハイライト: | 螺旋形のピニオン ギヤをひくギヤ,右の螺旋形のピニオン ギヤ,右のピニオンの螺旋形ギヤ |
||

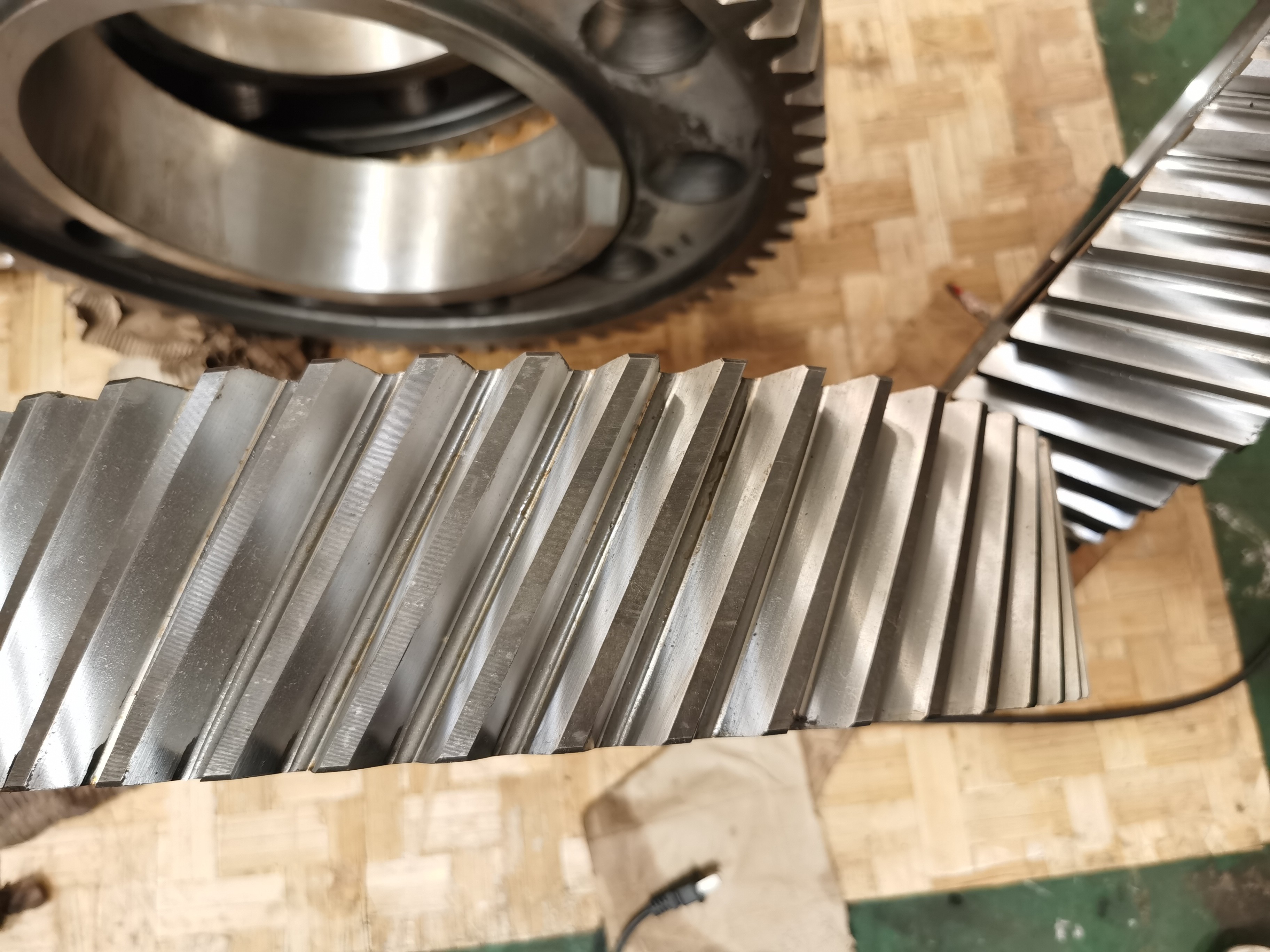

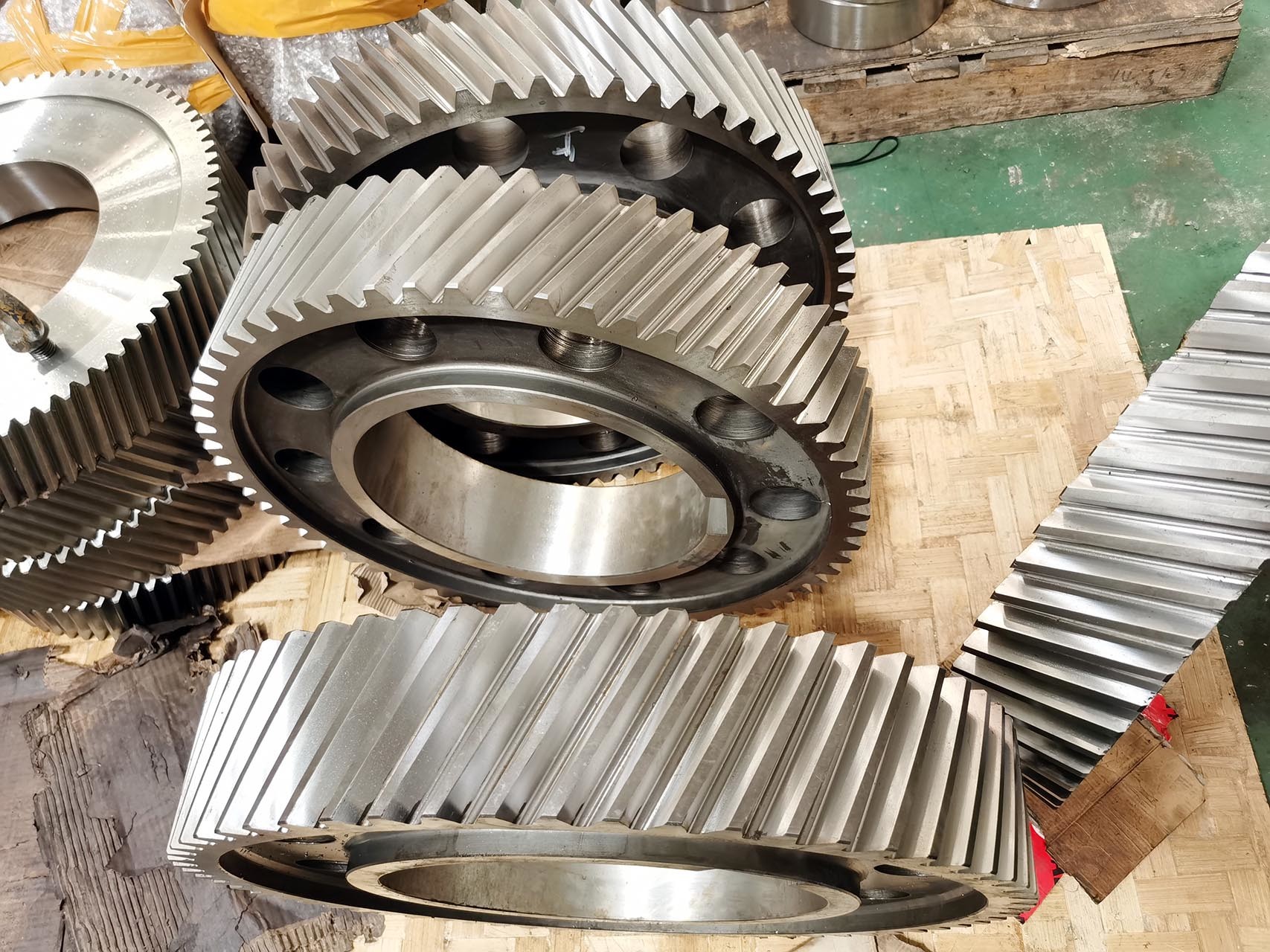

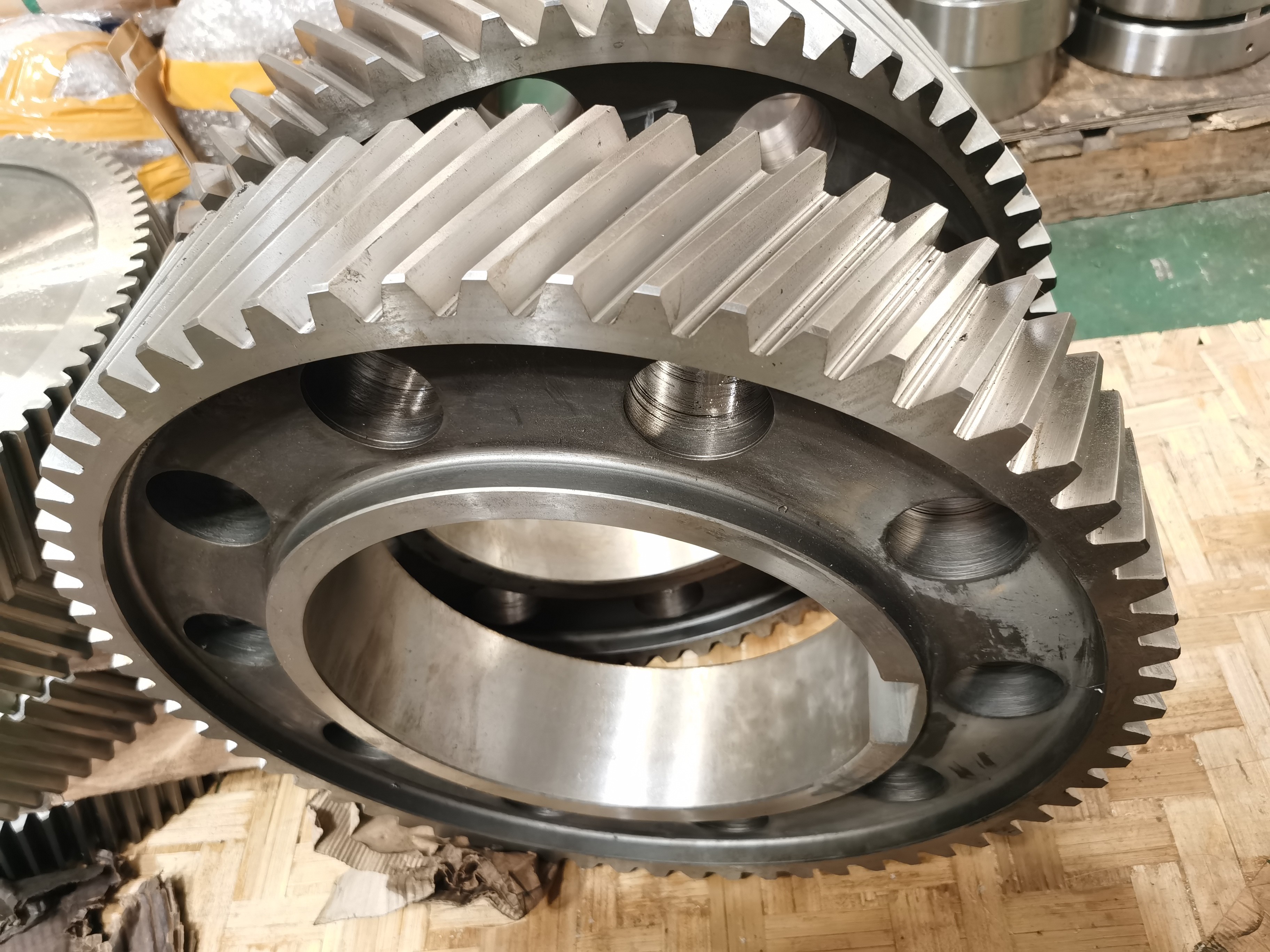

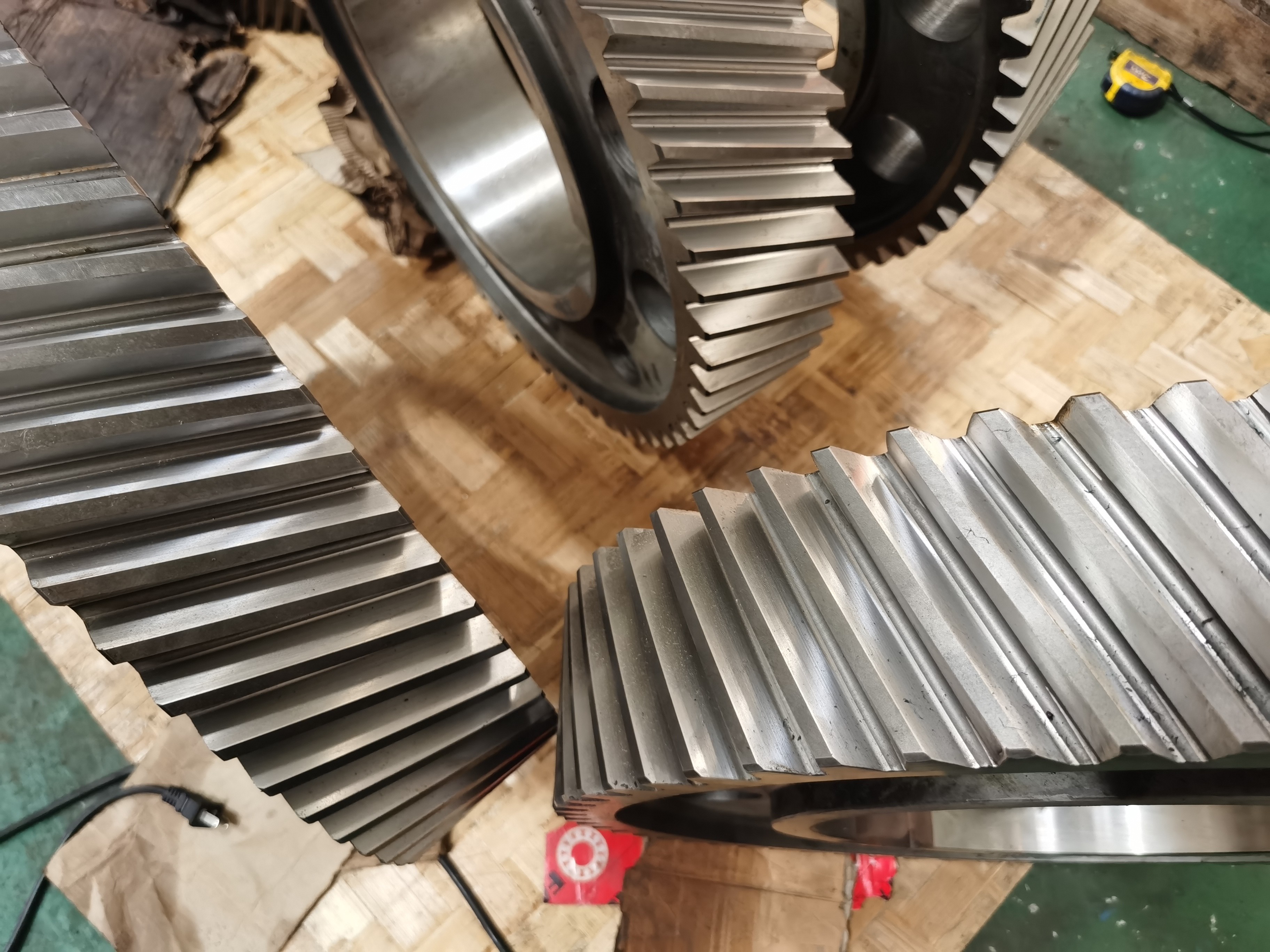

オーダーメイド 右手ギア 磨き ヘルシアルギア
1) について 螺旋型ギア の 特徴
ヘリックス形によって引き起こされる軸性推力力を持つヘリカルギア
(2) について螺旋回転器具の質
螺旋式ギア精度はギア歯を磨いた後にISO5〜6級に達する.
(3) について螺旋回転器具の説明
ヘルシアルギア (Helcial Gear) は,螺旋状の歯を持つ円筒形のギアである.ヘルシアルギアはスポンよりも多くの負荷を負うことができる.
騒音が少ない作業です
| 製品 | 螺旋回転器 |
| オーダーメイド | √ |
| プロファイルの種類 | 円筒型ギア |
| 製造業 | ギアホビング |
| 歯磨き機 | √ |
| モジュール (M) | 8 |
| 歯数 (Z) | 52 |
| 圧力の角度 (α) | 20° |
| ヘリックス角度 (β) | カスタム |
| 歯の精度度 | ISO 6から7級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58-62 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
