| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | HG22083103 |
| 最小注文数量: | 1部分 |
| 価格: | $150/ Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 50日 |
| 支払条件: | L/C、T/T、ウェスタン・ユニオン、D/P |
| 供給の能力: | 1000部分/月 |
| 材料: | 40CrNiMoA | 熱処理: | インダクション硬化 |
|---|---|---|---|
| 製造: | ギヤ粉砕 | 先端の直径: | 550mm |
| プロファイル タイプ: | 螺旋形ギヤ | 精度: | ISO 6の等級 |
| ハイライト: | 単一の螺旋形ギヤは粉砕を連動させる,ISO 6の右手の螺旋形ギヤ,ISO 6の単一の螺旋形ギヤ |
||

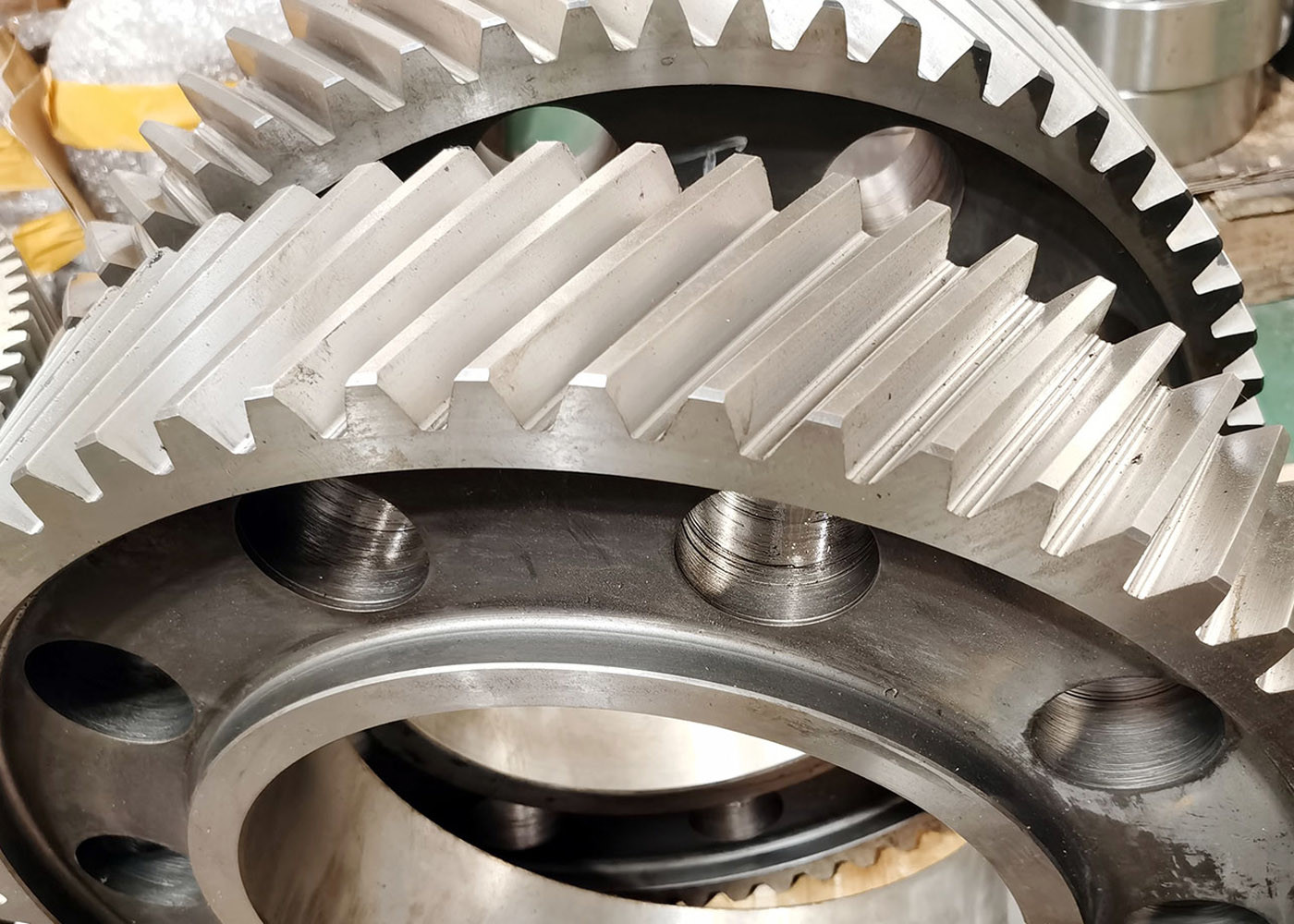

トランスミッション ギア ギア 磨き 高精度 右手 シングル ヘルシアル ギア
1) ヘリックスギアの特徴
ヘリスの形によって引き起こされる軸的推力によるヘリスのギアネージ
(2) ヘリックスギア機器の品質
螺旋型ギアリングの精度は,ギアリングの歯を直した後にISO 5〜6級に達する.
3) ヘリックス・ギアの応用
トランスミッション部品,自動車,減速器
| 製品 | 螺旋回転器 |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒型ギア |
| 製造業 | ギアホービング & ギアグリンド |
| 歯 を 磨く | √ |
| モジュール (M) | カスタム |
| 歯数 (Z) | カスタム |
| 圧力の角度 (α) | 20° |
| リードアングル | カスタム |
| 精度度 | ISO 6から7級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58-62 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
