| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | HG22083101 |
| 最小注文数量: | 1部分 |
| 価格: | $150/ Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 50日 |
| 支払条件: | L/C、T/T、ウェスタン・ユニオン、D/P |
| 供給の能力: | 1000部分/月 |
| 材料: | 20CrMnTi | 熱処理: | 浸炭 |
|---|---|---|---|
| 歯の幅: | 45 | モジュール: | 4 |
| 精度: | ISO 6の等級 | ヘリックス角: | 15° |
| ハイライト: | 20CrMnTi鋼鉄単一の螺旋形ギヤ,20CrMnTi鋼鉄螺線形の螺旋形ギヤ,速度減力剤の単一の螺旋形ギヤ |
||

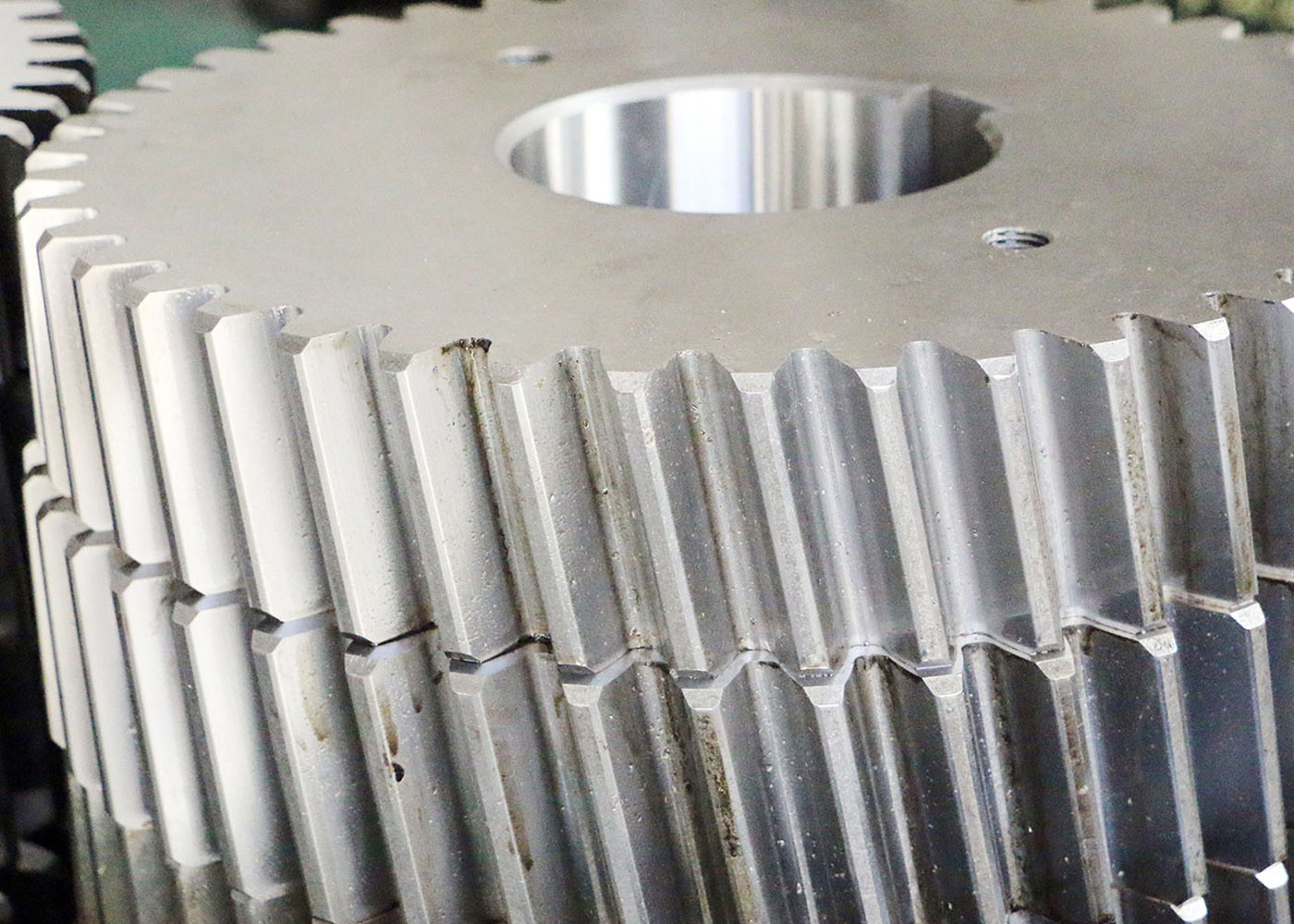

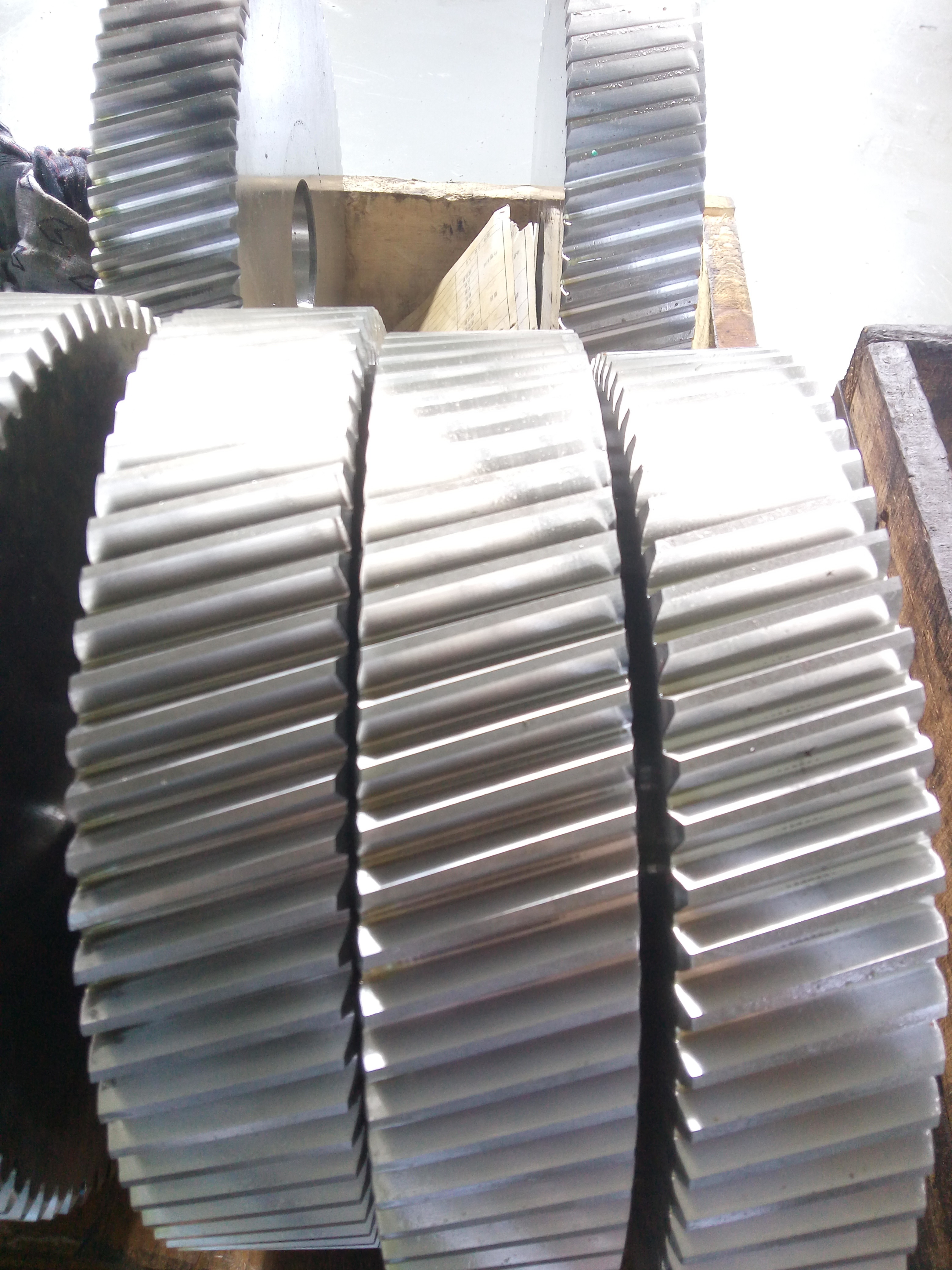

フロッグ鋼 20CrMnTi鋼 軸に搭載された減速器のための単回螺旋ギア
1) 螺旋回転器具の説明
螺旋歯車とは,傾斜歯の痕跡を持つ円筒型歯車の一種である.
スポンジギアと比較すると,接触比が大きく,静かさや振動が少なく,大きな力を送ることができる.
螺旋回転器の両方が同じ螺旋角を持つが,螺旋回転器の手が反対である.
2) ヘリिकलギア の 特徴
螺旋ギアでは軸性推力力が発生する.したがって,この力を吸収するために推力ベアリングを使用することが望ましい.
| 製品 | 螺旋回転器 |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒型ギア |
| 製造業 | ギアホビング/ギアスリング |
| 歯 を 磨く | √ |
| モジュール (M) | 4 |
| 歯数 (Z) | 52 |
| 圧力の角度 (α) | 20° |
| リードアングル | カスタム |
| 精度度 | 6〜7 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58-62 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
