| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | HG22082606 |
| 最小注文数量: | 1部分 |
| 価格: | $80/ Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 50日 |
| 支払条件: | L/C、T/T、ウェスタン・ユニオン、D/P |
| 供給の能力: | 1000部分/月 |
| 歯は番号が付いている: | 12 | 圧力の角度: | 20° |
|---|---|---|---|
| ヘリックス角: | 15° | 硬さ: | 58-62 HRC |
| 精度: | ISO 6から7級 | ピッチ直径: | 24 |
| ハイライト: | 20CrMnTi単一の螺旋形ギヤ シャフト,20CrMnTi螺旋形のピニオン シャフト,速度減力剤のための螺旋形ギヤ シャフト |
||

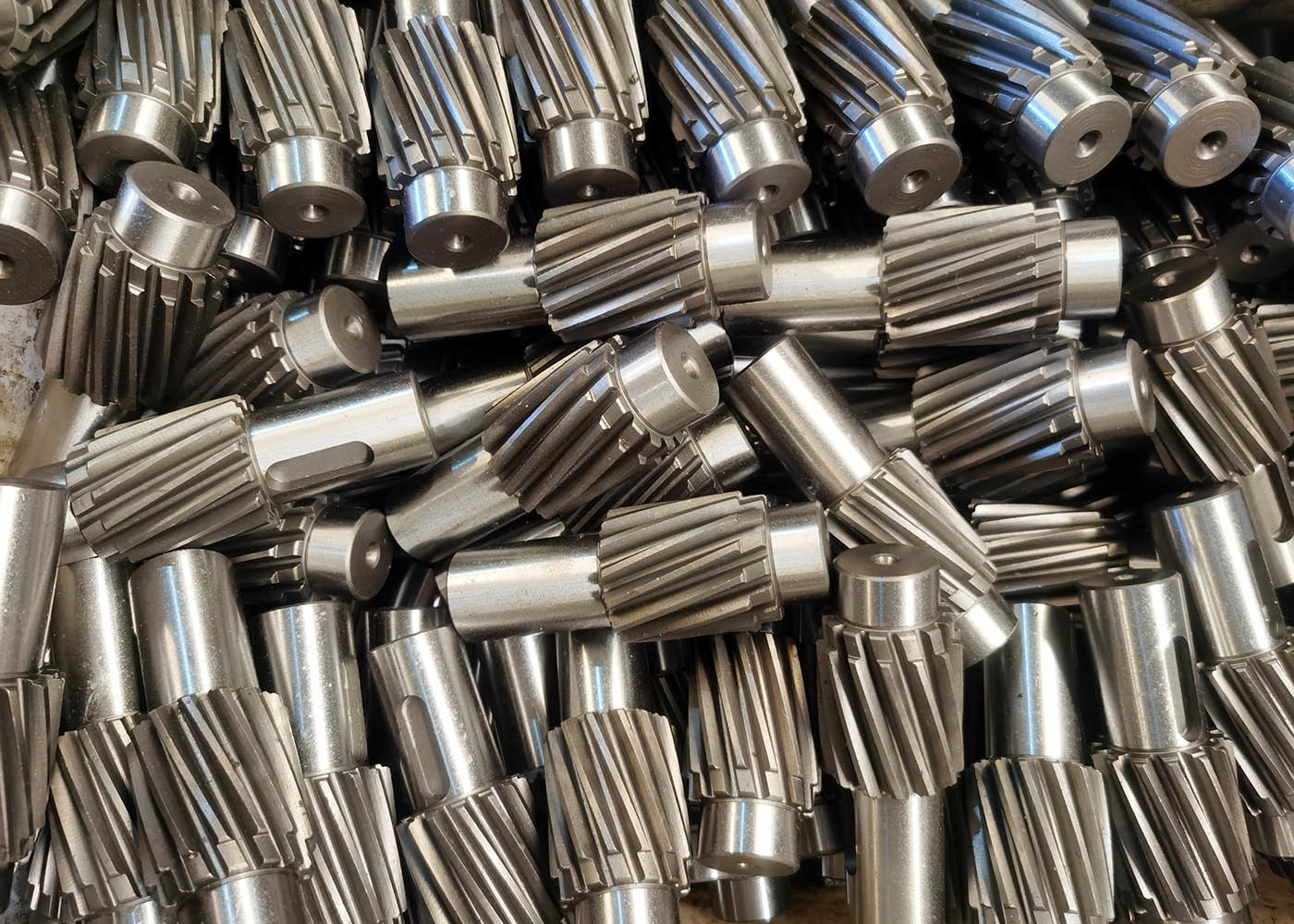

鍛造鋼 20CrMnTi ピニオン 単回螺旋ギアシャフト 速度減速器
螺旋型 ギア の 利点
a) 螺旋回転器は,平行軸と非平行軸の両方で使用できます.
(b) 歯がよりゆっくりと動いているため,螺旋式歯車により滑らかな歯車操作が可能になります.
衝撃負荷を減らし 騒音や振動を減らします
高速道路で運転するのに最適です 騒音削減が必要とするアプリケーション
c) ヘリカルギアがより耐久性がある.
より多くの歯があり 負荷が少ないことを意味します 磨きが減るようにします
d) ヘリカルギアには高い負荷容量があります.
歯は斜めに位置しています 数も長さも大きくなり,接触面面積が増加する.
歯は 常に網状で,ギアが常に複数の軸に負荷を分散できるようにします.
| 製品 | 螺旋回転器 |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒型ギア |
| 製造業 | ギアホビング |
| 歯 を 磨く | √ |
| モジュール (M) | 2 |
| 歯数 (Z) | 12 |
| 圧力の角度 (α) | 20° |
| リードアングル | 15° |
| 精度度 | ISO 6から7級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58-62 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
