| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | HG22082604 |
| 最小注文数量: | 1部分 |
| 価格: | $150/ Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 50日 |
| 支払条件: | L/C、T/T、ウェスタン・ユニオン、D/P |
| 供給の能力: | 1000部分/月 |
| 材料: | 20CrMnTi | 熱処理: | 浸炭 |
|---|---|---|---|
| 製造: | 装置の固定位置 | 先端の直径: | 72mm |
| 幅: | 25 | 圧力の角度: | 20° |
| ハイライト: | 2つのモジュールの単一の螺旋形ギヤ,変速機のための地上の螺旋形ギヤ,2つのモジュールの地上の螺旋形ギヤ |
||

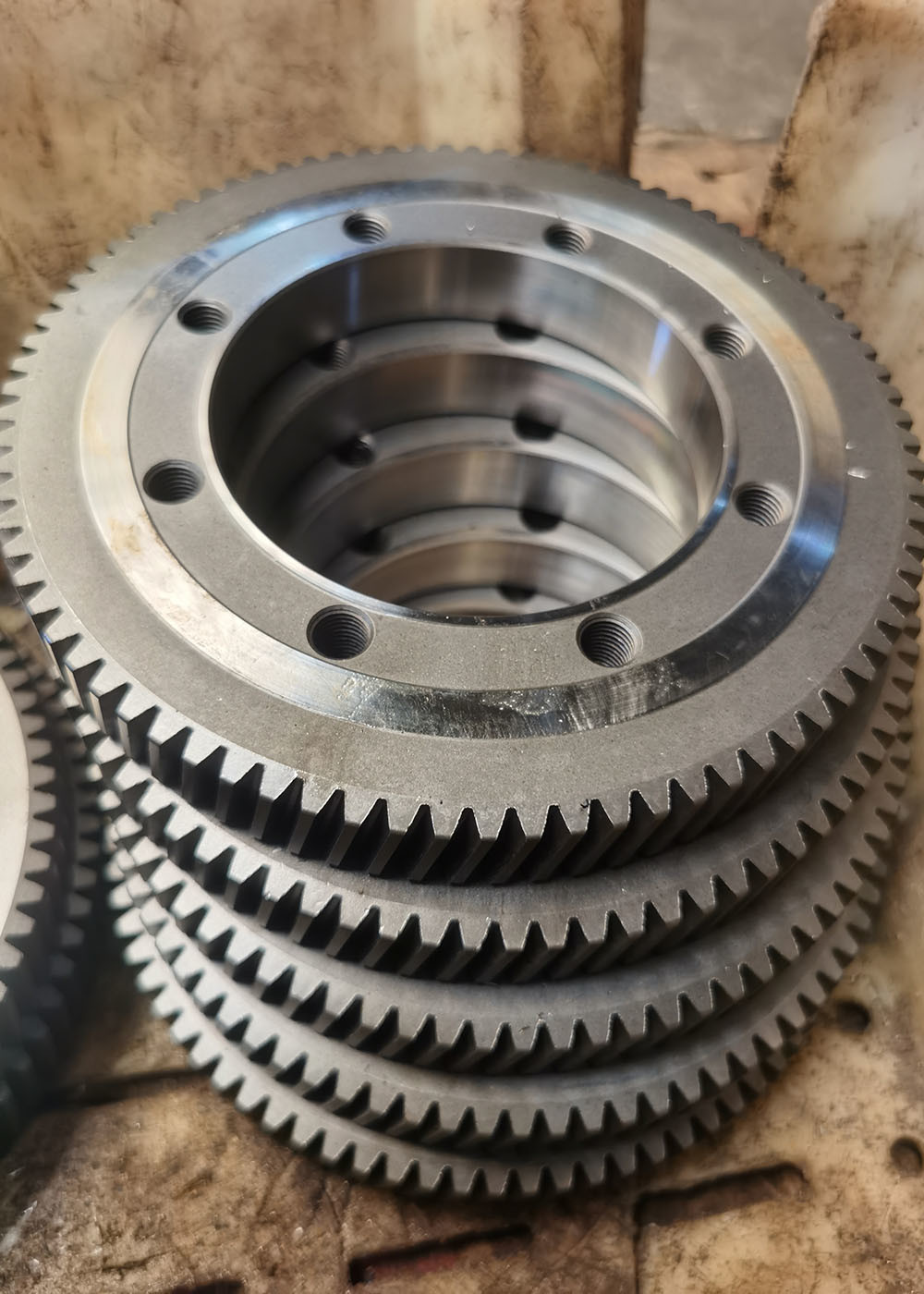

オーダーメイドトランスミッション部品 2 モジュールピニオンギア グラウンドヘリックスギア ギアボックス用
1) ヘリコイド・ギアネージの説明
ヘリックスギアは螺旋状の歯を持つ円筒形ギアで,直径ギアよりも重荷を承受し,より少ないノイズで動作する.
歯はギア軸に曲げられている
2) ヘリックスギアの特徴
ヘリスの形によって引き起こされる軸的推力によるヘリスのギアネージ
(3) ヘリコイルのギアリングの品質
螺旋型ギアリングの精度は,ギアリングの歯を直した後にISO 5〜6級に達する.
4) ヘリックス・ギアの応用
トランスミッション部品,自動車,減速器
| 製品 | 螺旋回転器 |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒型ギア |
| 製造業 | ギアホービング & ギアグリンド |
| 歯 を 磨く | √ |
| モジュール (M) | 2 |
| 歯数 (Z) | カスタム |
| 圧力の角度 (α) | 20° |
| リードアングル | カスタム |
| 精度度 | ISO 6から7級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58-62 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
