| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | YZTG2207001 |
| 最小注文数量: | 5部分 |
| 価格: | $150/Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 55日 |
| 支払条件: | L/C、T/T、ウェスタン・ユニオン |
| 供給の能力: | 2000部分/月 |

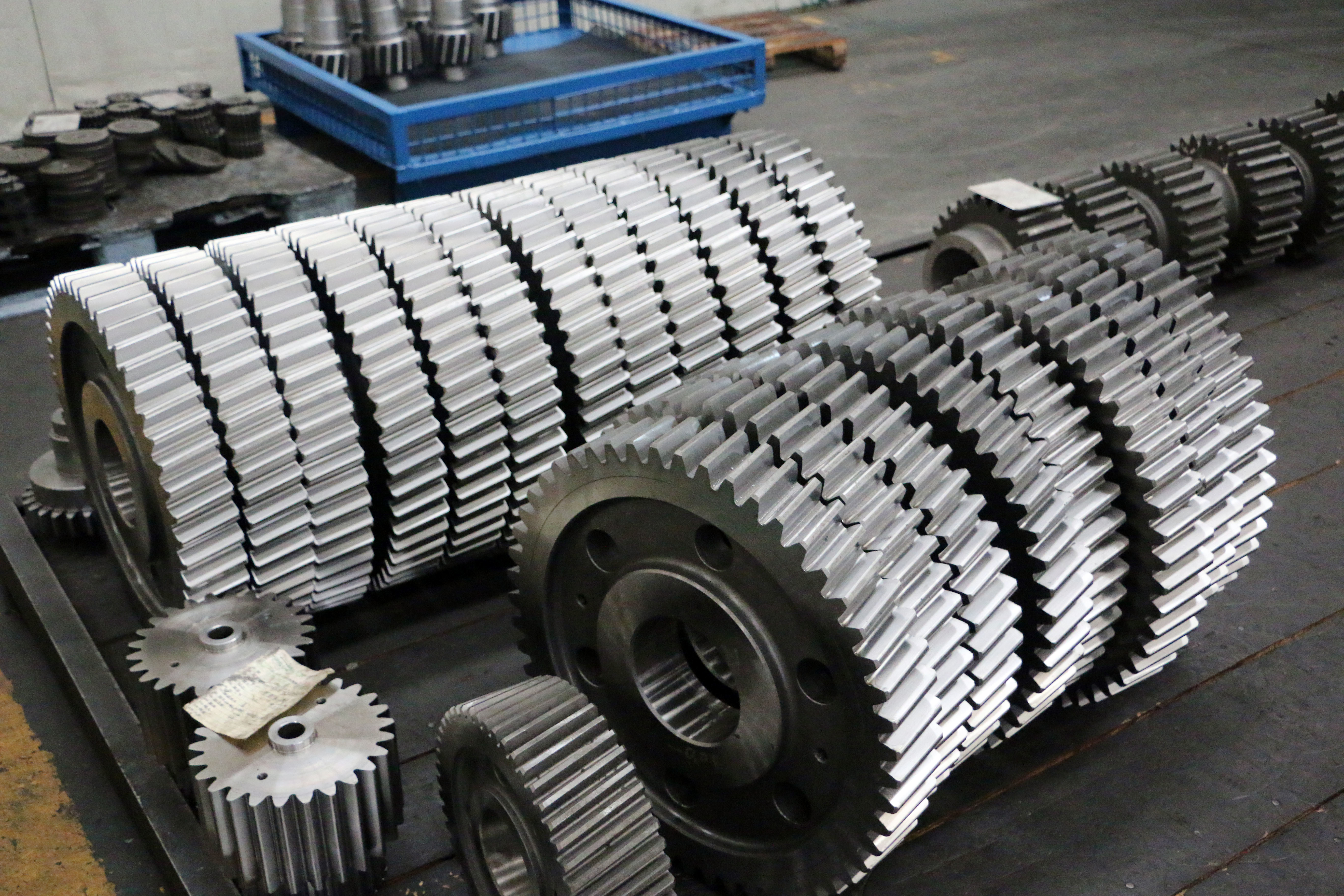

| 名前: | 伝達ギヤ | 先端の直径: | 530mm |
|---|---|---|---|
| ギアプロファイルのタイプ: | 円筒歯車 | 製造プロセス: | 歯磨き機 |
| 品質グレード: | ISO 6の等級 | モジュール: | 8 |
| ハイライト: | 8 モジュール トランスミッション ギア、カスタマイズされた 8 モジュール円筒歯車、ヘリカル ピニオン ギア ISO 6 グレード,Customized 8 Module cylindrical gears,Helical Pinion Gear ISO 6 Grade |
||
1) 螺旋回輪の特徴
螺旋式ギア歯は,ギア軸に斜めに曲がっている.
ヘリックスアレーの方向は,ヘリカルギア用の左手か右手か
右手と左手ヘリカルギアがセットとして交配し,ヘリクスの角度は1セットで同じでなければならない.
2) ヘリिकलギア の 特質
(a) スポンギアよりも強い
(b) 騒音や振動を減らすのに より効果的
c) 網状のゲールは軸方向の推力力を発生させる
| 製品 | 螺旋回転器 |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒型歯車 |
| 歯輪製造 | ギアホビング |
| 歯磨き機 | √ |
| モジュール (M) | カスタム |
| 歯数 (Z) | カスタム |
| 圧力の角度 (α) | 20° |
| ヘリックス角度 (β) | 15° |
| 歯の精度度 | ISO 6級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58-62 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
