| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | GS2022082102 |
| 最小注文数量: | 2セット |
| 価格: | $2/ Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 62日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 500セット/月 |
| モジュール: | 1.5 | スプラインのタイプ: | 複雑なスプライン |
|---|---|---|---|
| ヘリックス角: | 20° | 材料: | 20CrMnTi |
| 方向性: | 右手 | 長さ: | 121 |

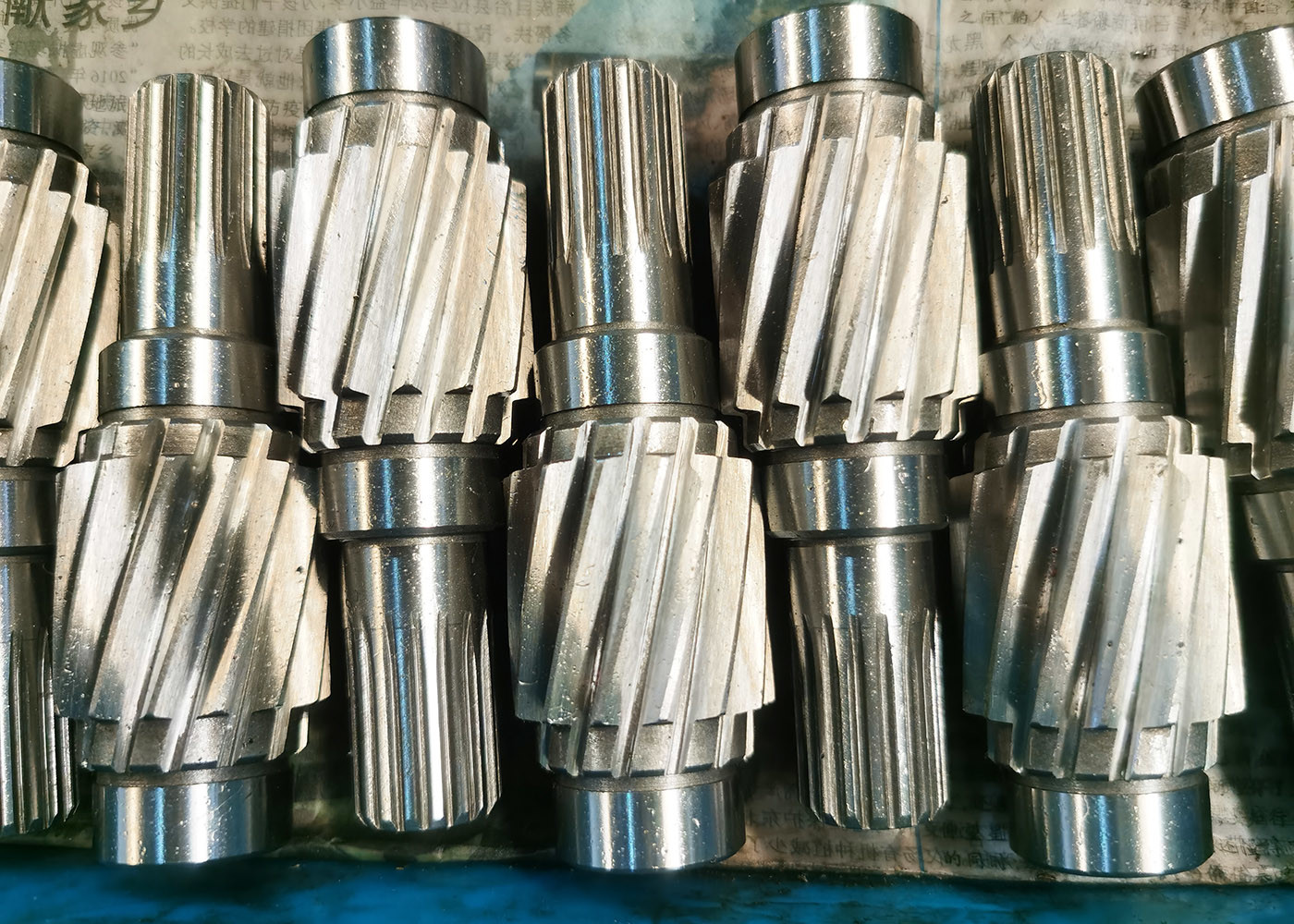

| ハイライト: | 20CrMnTi鋼鉄ギヤ ピニオン シャフト,右の螺旋形のピニオン シャフト,ギヤ ピニオン シャフト1.5モジュール |
||
1) スプリンの種類
形状は2つに分けられる.
側面形によるグループ:
2) ヘリिकलギア の 特質
角 の 歯 は,スポンジ 歯 より ゆっくり に 交わさ れ,より 滑らかに 動く よう に なり ます
歯の対称回転器で,歯の両方が片側の一点で接触します.
歯の表面全体に徐々に最大まで成長します. 歯の表面は,歯の表面に移動し,歯の表面に移動します.
歯が反対側の一点で 接触を断つまで後退します
| 製品 | 螺旋回転器 |
| オーダーメイド | √ |
| 材料 | 20CrMnTi |
| 歯輪製造 | ギアホビング |
| 歯磨き機 | √ |
| モジュール (M) | 1.5 |
| 圧力の角度 (α) | 20° |
| ヘリックス角度 (β) | 20° |
| 歯の精度度 | ISO 7級/AGMA 11級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58-62 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
