| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | GS20220822802 |
| 最小注文数量: | 2セット |
| 価格: | $2/ Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 62日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 500セット/月 |
| タイプ: | デュプレックスギア | ギアプロフィール: | 螺旋形ギヤ |
|---|---|---|---|
| 圧力の角度: | 20° | 材料: | 20CrMnTi |
| 熱処理: | 浸炭 | ギヤ幅: | 22mm |
| ハイライト: | 22mmの幅の二重螺旋形ギヤ,変速機のためのギヤ粉砕シャフト,変速機のための螺旋形シャフト |
||

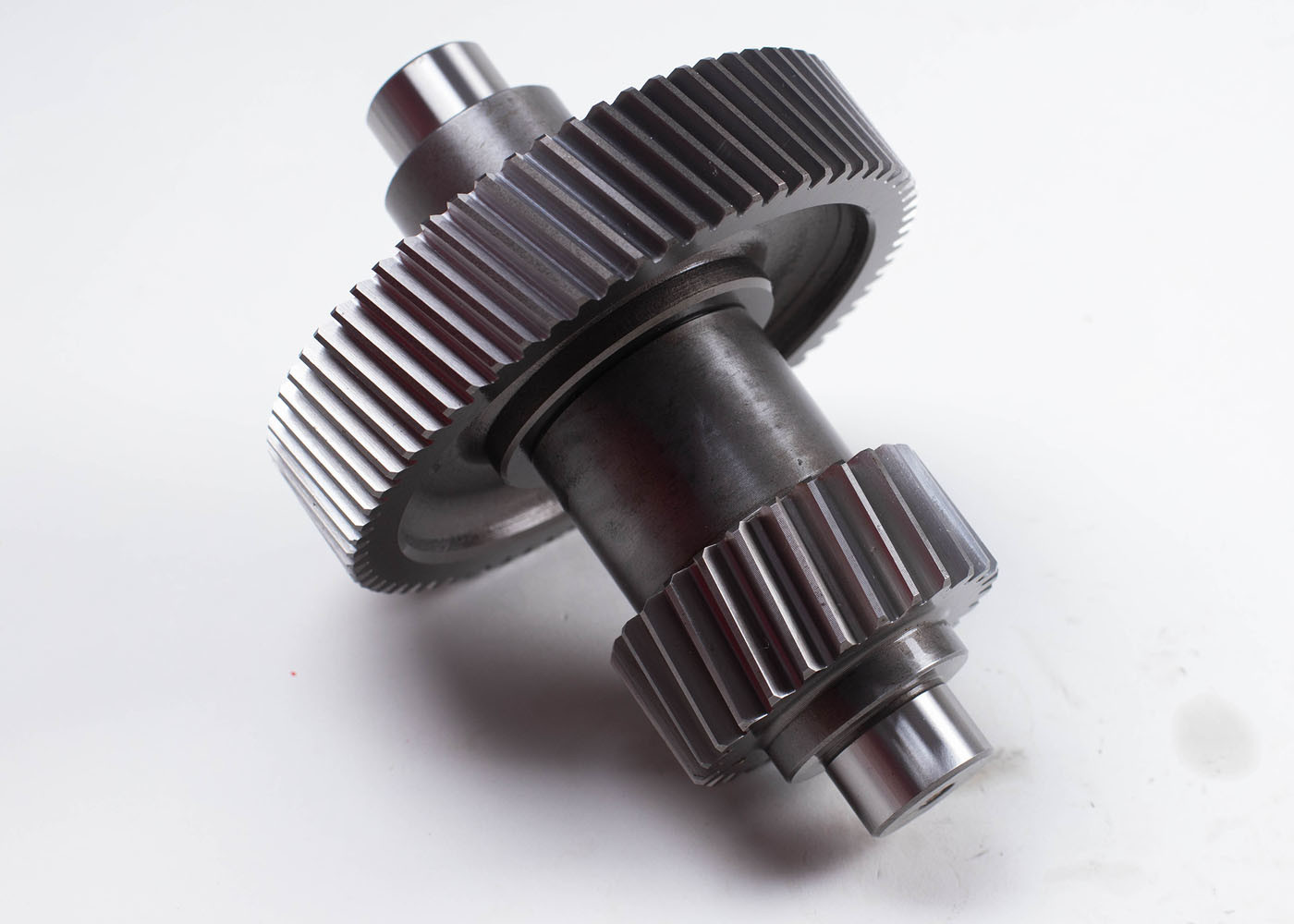

1) 螺旋回転器具の説明
ヘリカルギアとはギア歯がギア軸に斜めに曲がっているもの
ヘリックスの手は,左または右の両方に設計されています
右手と左手ヘリカルギアがセットとしてペア. メートセットヘリカルギアが同じモジュールとする必要があります
同じヘリックス角
2) ヘリिकलギア の 特質
(a) スポンギアに比べて強度が高い螺旋回転車
(b) スポンギアと比べると,ノージを減らすのにより効果的
(c) ヘリカルギアが軸方向に推力力を発生させる.
| 製品 | デュプレックスギア |
| オーダーメイド | √ |
| 材料 | 20CrMnTi |
| 歯輪製造 | 機械を磨く |
| 歯磨き機 | √ |
| モジュール (M) | 2 |
| 圧力の角度 (α) | 20° |
| ヘリックス角度 (β) | 18° |
| 歯の精度度 | ISO 7級/AGMA 11級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58-62 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
