| 起源の場所 | 中国 |
| ブランド名 | YIZGEAR |

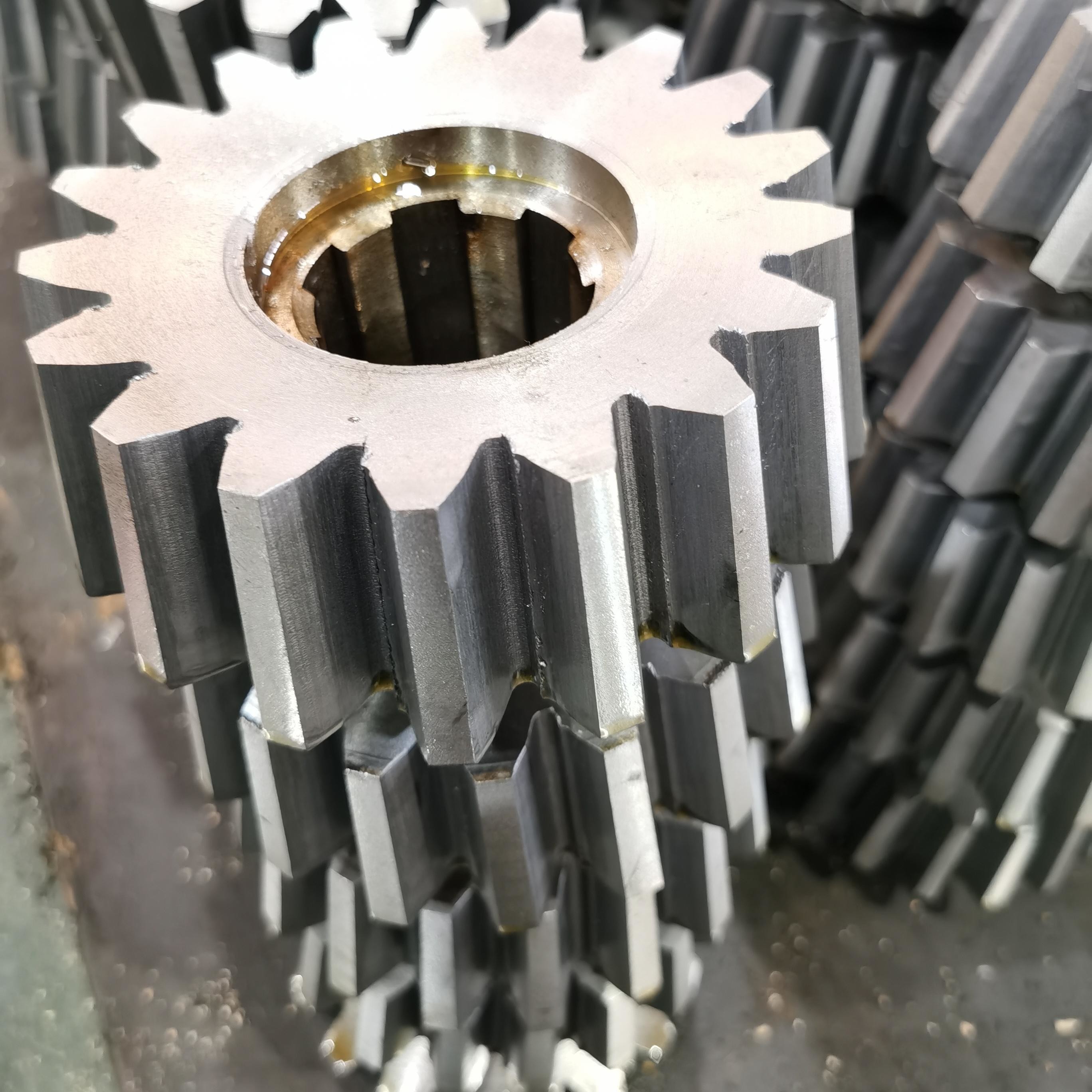

1) スパーギアの説明
ストレートギアは,電力を送る機械機器に広く使用されている基本的な部品です.
歯のメッシュを通して,トルクと回転速度の転送を達成します.
2) スパーギア の 特徴
a) 平行軸の送電を必要とするシナリオに適している.
(b) 減速,加速,定速トランスミッションを実現できる.
(c) 大量の放射負荷に耐えられる.
3) スパーギア の 利点
a) 工業自動化機器に広く使用され,信頼性が高い.
(b) 騒音と振動は比較的小さいため,スムーズな操作が必要なシナリオに適しています.
c) 構造はシンプルで,異なる労働条件に応じて簡単に調整できます.
| 製品 | スパーギア |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒型歯車 |
| 製造業 | ギアホビング |
| 歯 を 磨く | √ |
| モジュール (M) | 1.5 |
| 歯数 (Z) | カスタム |
| 圧力の角度 (α) | 20° |
| ヘリックス角度 (β) | 0 |
| 精度度 | ISO 6から7級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58-62 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
