| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | HG220806003 |
| 最小注文数量: | 1部分 |
| 価格: | $80/ Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 50日 |
| 支払条件: | L/C、T/T、ウェスタン・ユニオン、D/P |
| 供給の能力: | 1000部分/月 |
| 歯数: | 76 | ヘリックス角: | 25° |
|---|---|---|---|
| 総高さ: | 122mm | 硬さ: | 50-55 HRC |
| 材料: | SCM 440 | 熱処理: | 堅くなる誘導 |
| ハイライト: | 10のモジュールの単一の螺旋形ギヤ,42CrMo鋼鉄螺旋形ギヤ,SCM 440の単一の螺旋形ギヤ |
||

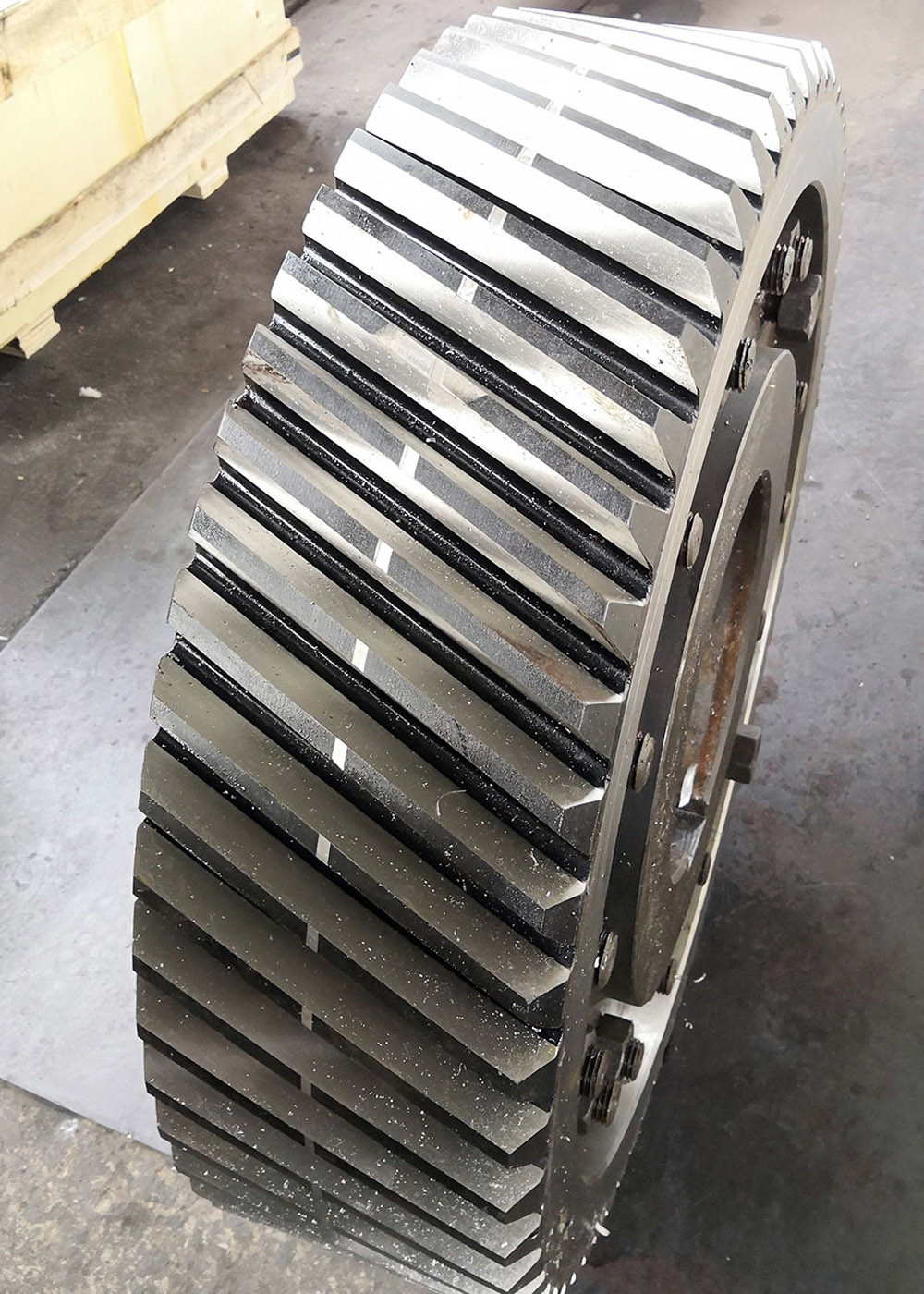

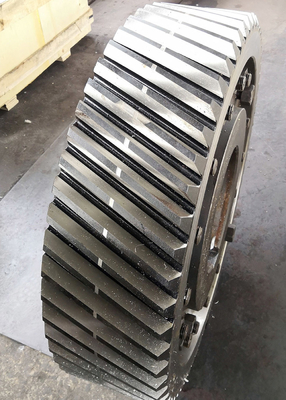

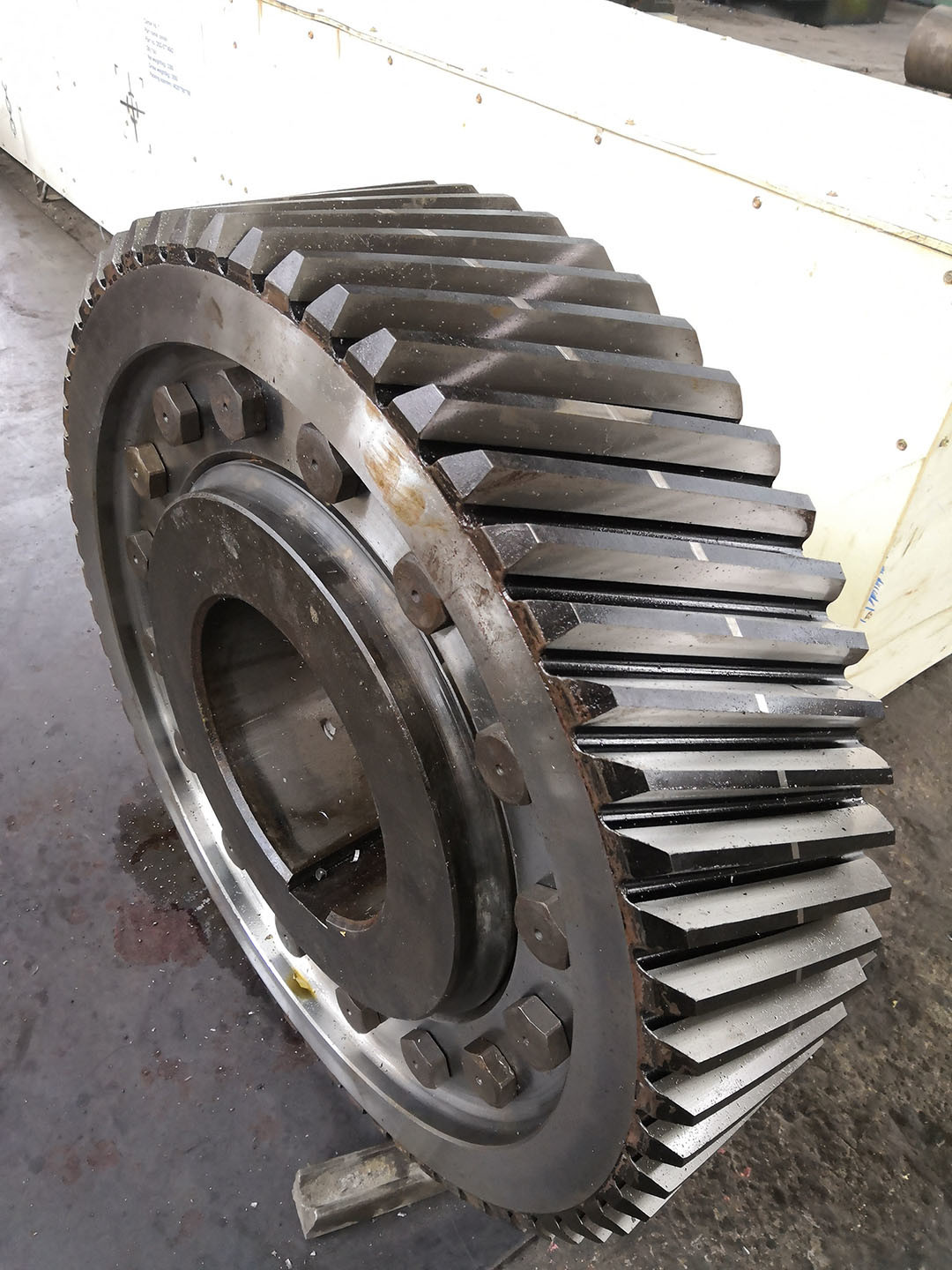

SCM 440 42CrMo スチール 10 モジュール ヘリカルギア 産業用トランスミッション部品
1) について螺旋回転器具の種類
a) 単回螺旋装置
(b) 二重螺旋回転器
(c) ヘリングボーン漁具
(2) について 螺旋回転器具の方向
左手と右手
3) ヘリिकलギアの説明
スポンギアから螺旋ギアが開発され,歯は軸の軸に角を向いている.
歯の間の接触は,顔面の横切りに進行的に作用します.
歯が完全に関わっていないのです
| 製品 | 螺旋回転器 |
| オーダーメイド | √ |
| プロファイルの種類 | 円筒型ギア |
| 製造業 | ギアホビング |
| 歯磨き機 | √ |
| モジュール (M) | 10 |
| 歯数 (Z) | 76 |
| 圧力の角度 (α) | 20° |
| ヘリックス角度 (β) | 25° |
| 歯の精度度 | ISO 6から7級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58-62 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
