| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | RG2207001 |
| 最小注文数量: | 50 PC |
| 価格: | $20/ Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 45日 |
| 支払条件: | L/C、T/T、D/P、ウェスタン・ユニオン |
| 供給の能力: | 2000セット/月 |
| 材料: | 45#/40Cr | 熱処理: | 癒やすこと及び和らげること |
|---|---|---|---|
| 硬さ: | 200〜230 HB | ピニオン: | 歯磨き機 |
| 長さ: | 1200mm | 幅: | 30mm |
| ハイライト: | OEM ODMのまっすぐなラック・ピニオン,1200mmの長さの棚のピニオン ギヤ,OEM ODMの棚のピニオン ギヤ |
||

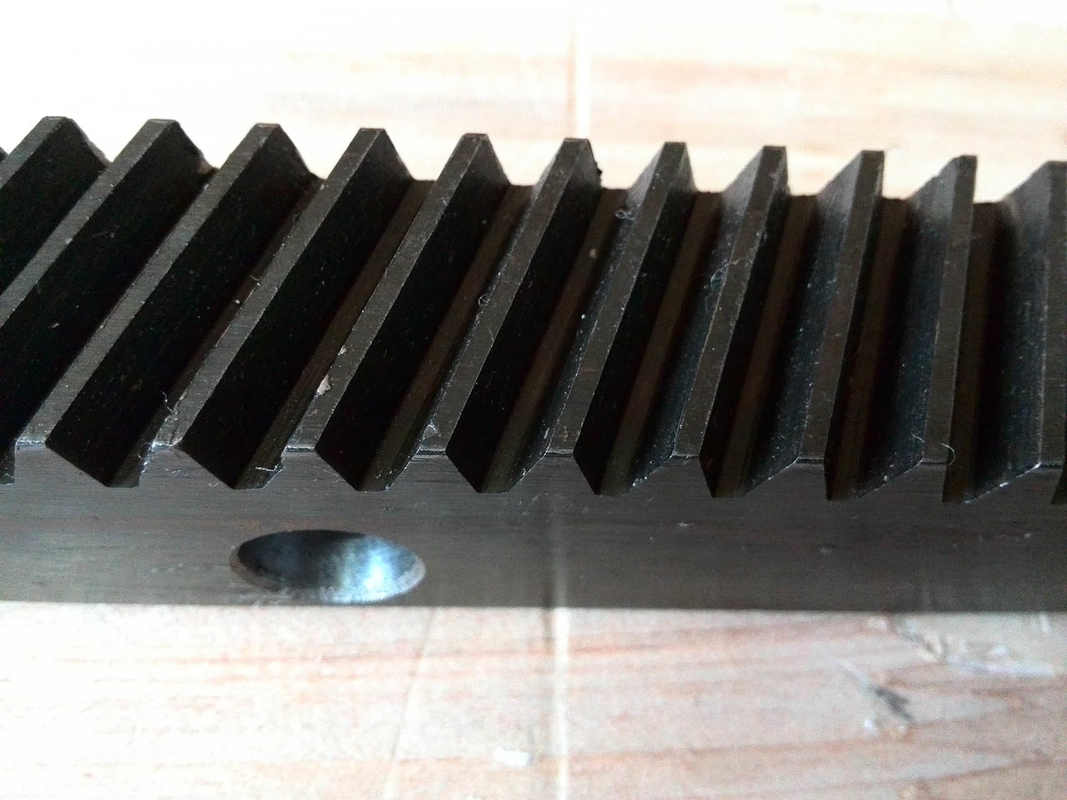

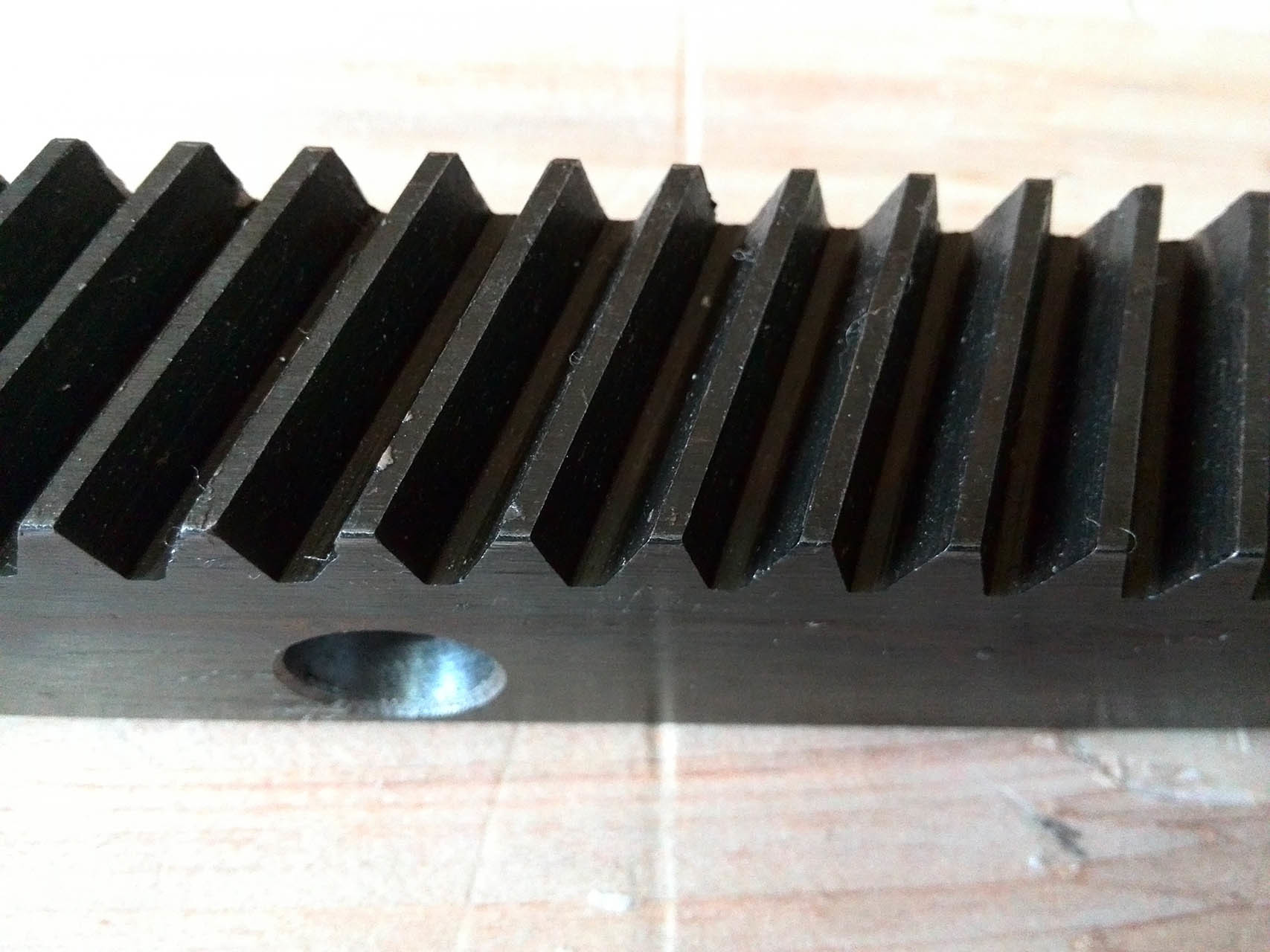

彫刻機のためのカスタムストレートラックとピニオン
1) ラックの説明
ラック (Rack) とは,外部のギアと網を組むために,片方の顔に歯を含むブラシです.
基本のラック形は無限の直径のギアのプロフィールです
機械用末端のラックは,任意の長さを作るために一緒に結びつけることができます.
(2) レイクの特徴
旋回運動を直線運動に変え,その逆です.
3) レイクの用途
機械 自動車 印刷機 ロボット
| 製品 | ロック ギア と ピニオン |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | ラックギア |
| 歯輪製造 | ギアフライリング |
| 歯磨き機 | 必要な場合 |
| モジュール (M) | カスタム |
| 歯数 (Z) | |
| 圧力の角度 (α) | 20° |
| ヘリックス角度 (β) | 0° |
| 歯の精度度 | ISO 8-9 グレード |
| 熱処理 | インダクション硬化 |
| 表面硬さ | 200-230HB/ 40-45 HRC 試料 試料 試料 |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
