| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | HG220806001 |
| 最小注文数量: | 1部分 |
| 価格: | $30/ Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 50日 |
| 支払条件: | L/C、T/T、ウェスタン・ユニオン、D/P |
| 供給の能力: | 1000部分/月 |
| 材料: | 20CrNiMo | 歯数: | 56 |
|---|---|---|---|
| ピッチ: | 12.566 | ピッチ直径: | 224mm |
| 総高さ: | 75mm | 硬さ: | 58-62 HRC |
| ハイライト: | 単一の螺旋形ギヤ4モジュール,20CrNiMoA螺旋形ギヤ,AISI 8620の単一の螺旋形ギヤ |
||

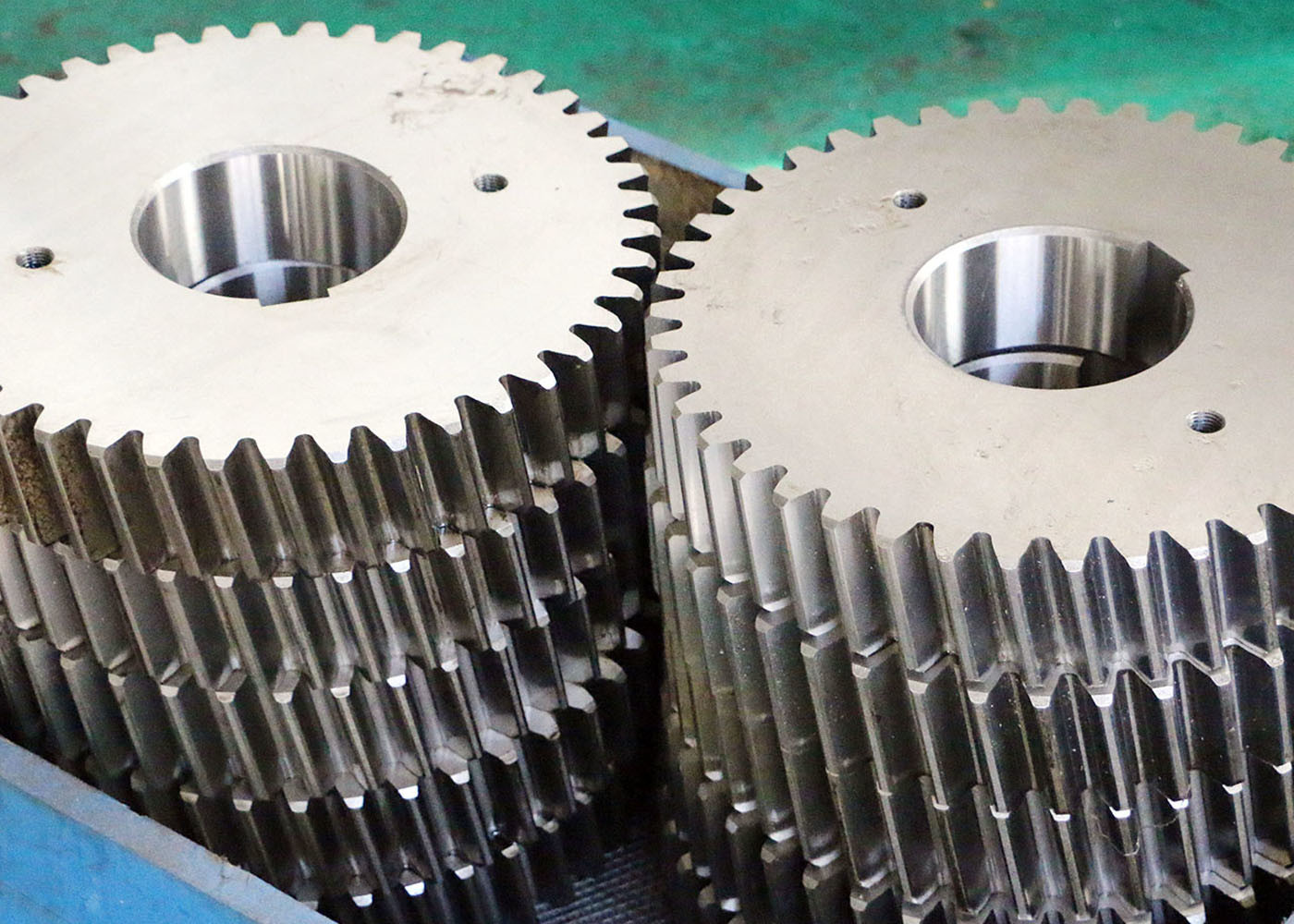

AISI 8620 20CrNiMoA スチール 4 モジュール スピード減速装置用の螺旋歯車
1) について螺旋回転器具の説明
螺旋歯車とは,歯輪の回転軸に角を合わせた歯を持つ円筒型歯車である.
(2) について 螺旋回転器具の特徴
ヘリカルギアがスパーギアより柔らかく負荷を移動します.
ヘリカルギア は,比較 する と より 大きい 負荷 容量, より 静か な 走行, より 高速 な 容量 で 働い て い ます スパーギアで
(3) ヘリिकलギアの主な技術データ
圧力の角度: 圧力の角度は,歯のドライブアクションの角度,またはフロースの線との間の角度です
メッシュの点にあるピッチサークルの触角とメッシュ歯の間です
典型的な圧力角度は14.5°または20°
ヘリックス角: ヘリックス角は,ギア歯が軸に比べて並ぶ角である.
| 製品 | 螺旋回転器 |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒型ギア |
| 製造業 | ギアホビング |
| 歯 を 磨く | √ |
| モジュール (M) | 4 |
| 歯数 (Z) | 56 |
| 圧力の角度 (α) | 20° |
| リードアングル | 15° |
| 精度度 | ISO 6から7級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58-62 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
