| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | HG220806002 |
| 最小注文数量: | 1部分 |
| 価格: | $80/ Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 50日 |
| 支払条件: | L/C、T/T、ウェスタン・ユニオン、D/P |
| 供給の能力: | 1000部分/月 |
| 歯数: | 68 | ヘリックス角: | 20° |
|---|---|---|---|
| 圧力の角度: | 20° | 総高さ: | 85MM |
| 硬さ: | 58-62 HRC | 材料: | AISI 4140 |
| ハイライト: | 42CrMoは螺旋形ギヤの自由を束縛する,AISI 4140のピニオンの螺旋形ギヤ,螺旋形ギヤ7モジュール |
||

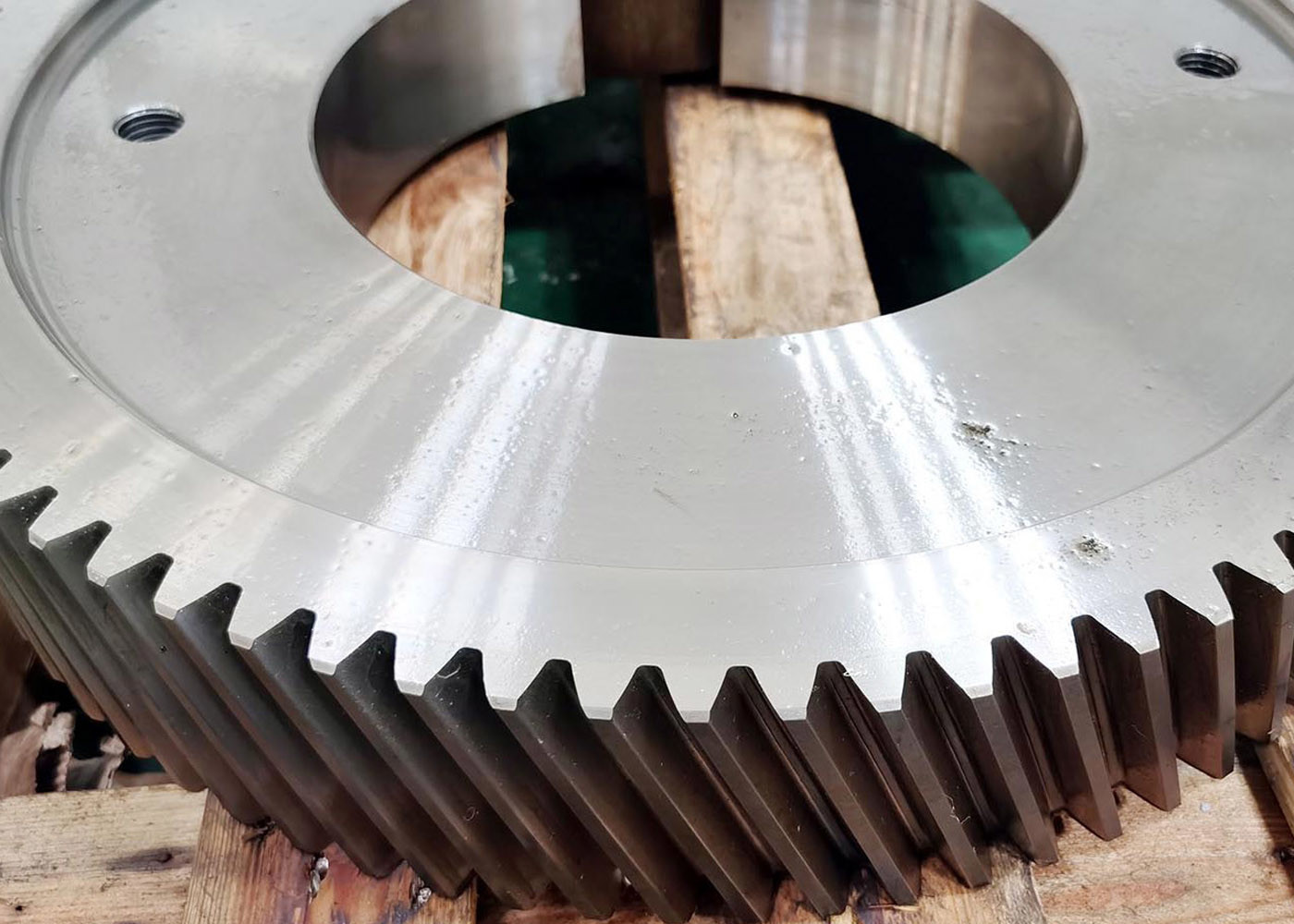

AISI 4140 42CrMo スチール 7 モジュール 工業用ギアボックス用螺旋ギア
1) について螺旋回転器具の説明
螺旋歯車には 切断器が使われて 複数の歯が同時に 網状になるようにする 角度が作られています
(2) について 螺旋型ギア の 特徴
より多くの負荷を負う能力と静かさを持つ螺旋ギア
操作のスムーズさも
3) ヘリコプター装置の設置仕様
a) キーウェイの固定
(b) セットスクリュー
c) ハブ・クリップ・スクリュー
d) 分裂
(e) 単調な掘り込み
| 製品 | 螺旋回転器 |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒型ギア |
| 製造業 | ギアホビング |
| 歯 を 磨く | √ |
| モジュール (M) | 7 |
| 歯数 (Z) | 68 |
| 圧力の角度 (α) | 20° |
| リードアングル | 20° |
| 精度度 | ISO 6から7級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58-62 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
