| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | HG220806003 |
| 最小注文数量: | 1部分 |
| 価格: | $80/ Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 50日 |
| 支払条件: | L/C、T/T、ウェスタン・ユニオン、D/P |
| 供給の能力: | 1000部分/月 |
| 歯数: | 76 | 圧力の角度: | 20° |
|---|---|---|---|
| 先端の直径: | 630 | 硬さ: | 50 HRC |
| 材料: | 40XMA | ピッチ直径: | 608mm |
| ハイライト: | 螺旋形の歯ギヤ40XMA,42CrMo螺旋形伝達ギヤ,8つのモジュールの螺旋形の歯ギヤ |
||

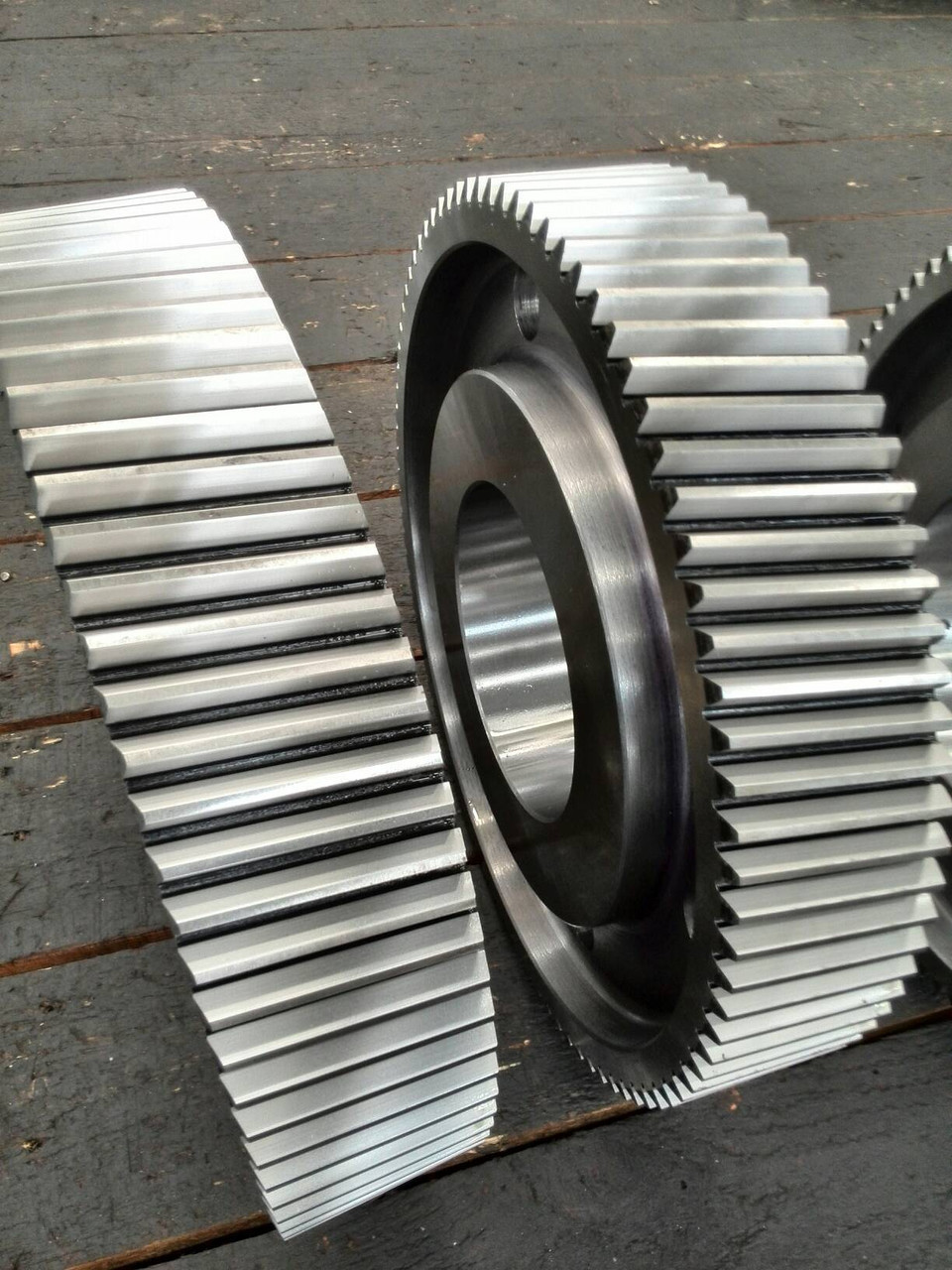

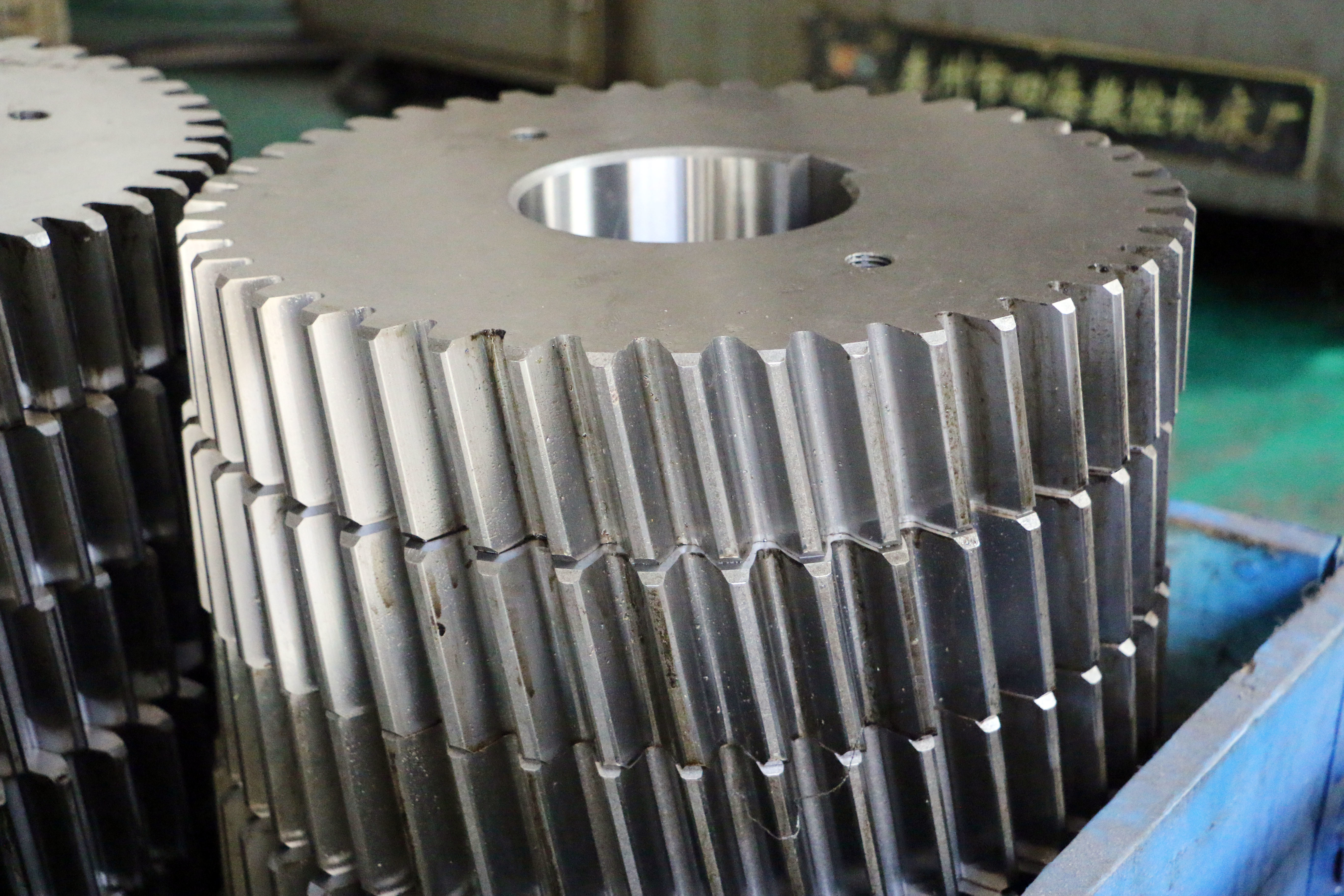

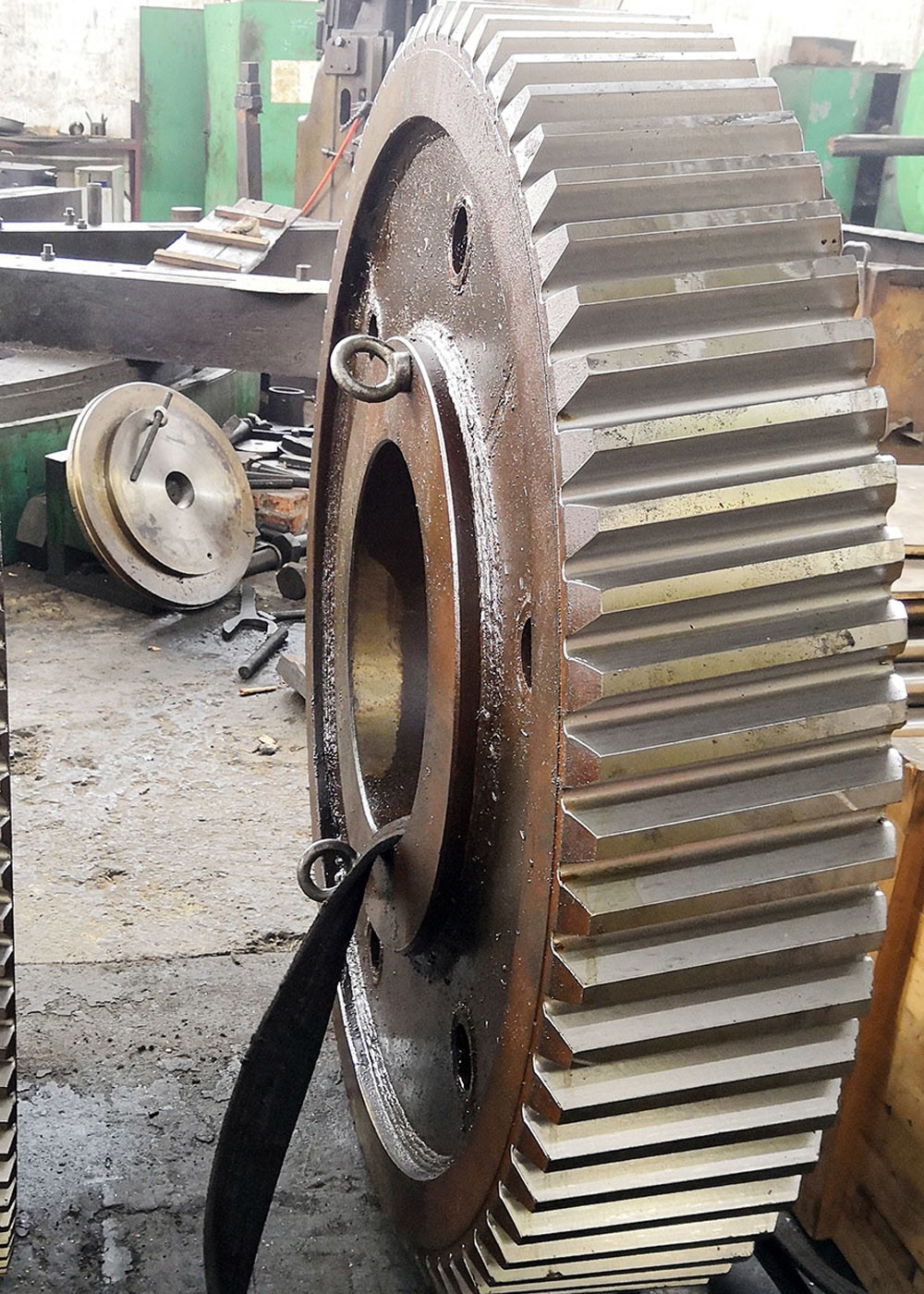

40XMA 42CrMo スチール 8 モジュール 工業用減速器用の螺旋歯車
螺旋型ギア の 特徴
スポンギア よりも ヘリカル ギア の 最も 顕著 な 利点 の 一つ は,特に 中間 速さ から 高速 速さ まで の 速さ で 騒音 が 少なく なかっ た こと です.
螺旋歯車では,複数の歯が常に網状で,個々の歯に負荷が少なくなります.
振動や衝撃負荷や 歯の動きや 歯の動きや 歯の動きや 歯の動きや
磨きが減ります
歯の傾斜角度によって 歯が滑り接触し 軸力や熱が生成されます
この軸力により,螺旋回転車のベアリングの選択に重要な役割を果たします.
スポンギアギアよりも提供するヘリカルギアが提供するもう一つの利点は,いずれかの平行で使用される能力です
または非平行 (交差) 軸.平行軸を持つ螺旋回転車には同じ螺旋角が必要である.
反対の手 (右手と左手の歯)
| 製品 | 螺旋回転器 |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒型ギア |
| 製造業 | ギアホビング |
| 歯 を 磨く | √ |
| モジュール (M) | 8 |
| 歯数 (Z) | 76 |
| 圧力の角度 (α) | 20° |
| リードアングル | 22° |
| 精度度 | ISO 6から7級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58-62 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
