| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | HG220806004 |
| 最小注文数量: | 1部分 |
| 価格: | $80/ Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 50日 |
| 支払条件: | L/C、T/T、ウェスタン・ユニオン、D/P |
| 供給の能力: | 1000部分/月 |
| 歯数: | 52 | 螺旋形の角度: | 23° |
|---|---|---|---|
| ピッチ: | 21.991mm | 硬さ: | 52 HRC |
| 材料: | SAE 4340 | 熱処理: | 堅くなる誘導 |
| ハイライト: | SAE 4340の単一の螺旋形ギヤ,SAE 4340の鋼鉄螺旋形ギヤ,採鉱設備のための単一の螺旋形ギヤ |
||

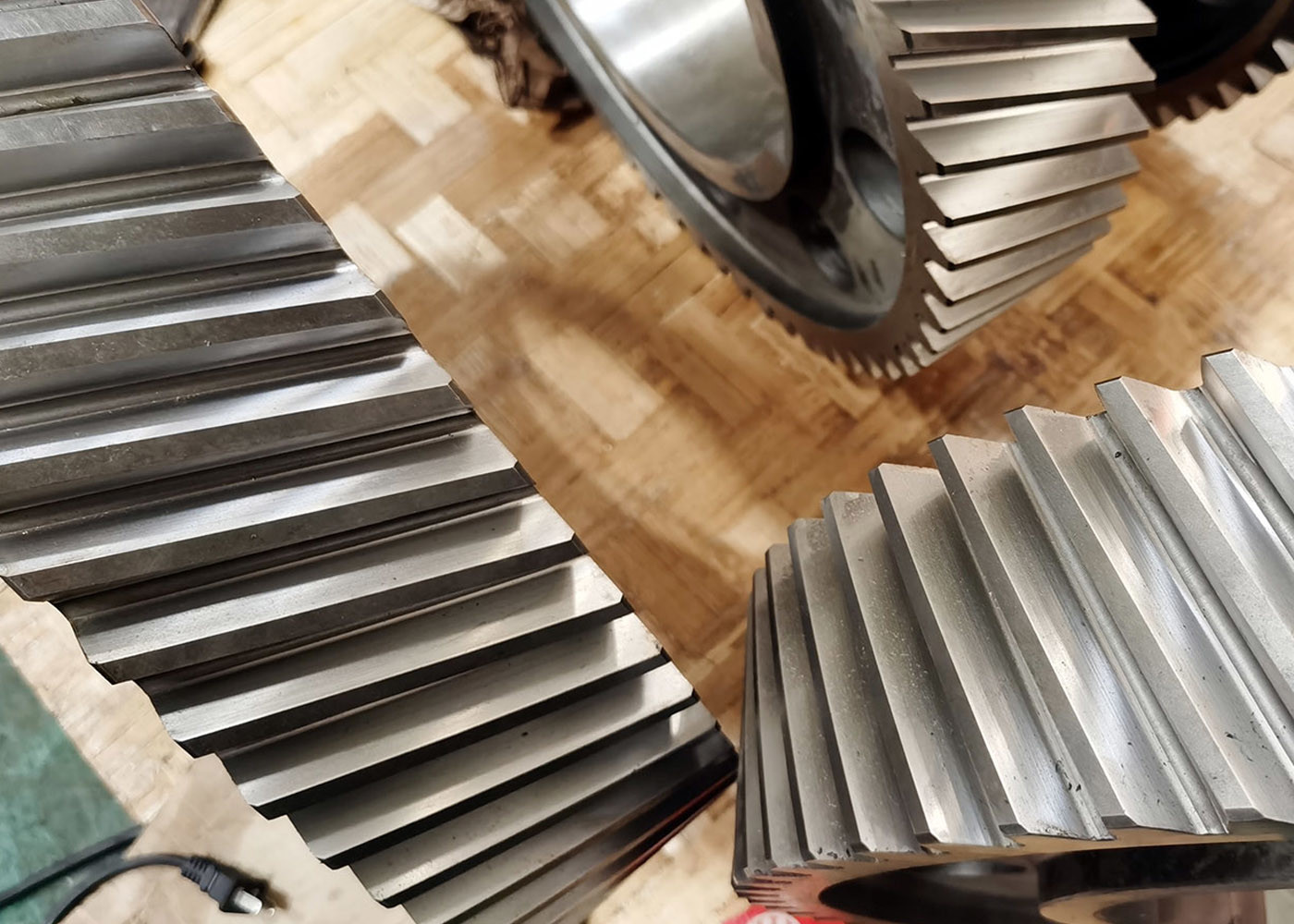

オーダーメイドトランスミッションギア SAE 4340 鉱山機器のための螺旋ギア
1) 螺旋回転器具の特徴
斜歯跡は,螺旋型ギアの一つの重要な特徴である.
スポンやワームなどの他のギアと比較して,ヘリカルはより大きな接触面があり,より良いトルク転送を可能にします.
同時,ヘリックスハンドは逆である.ヘリカルギアボックスは速度を低下させ,トルクを増やすために広く使用されている.
2) ヘリカルギア の 利点
(a) 長寿保証により,長年最適な性能が保証されます.
(b) 負荷の均等な分布により,装置の歯に最小限の損傷が
(c) 歯車製造業者によって,簡単に歯車ホーピング法で作ることができます.
3) ヘリिकलギア の 用途
a) 繊維産業
肥料産業
c) 輸送機
d) エレベーター
e) ローリングミール
| 製品 | 螺旋回転器 |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒型ギア |
| 製造業 | ギアホビング |
| 歯 を 磨く | √ |
| モジュール (M) | 7 |
| 歯数 (Z) | 52 |
| 圧力の角度 (α) | 20° |
| リードアングル | 23° |
| 精度度 | ISO 6から7級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58-62 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
