| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | SPG22081101 |
| 最小注文数量: | 5部分 |
| 価格: | $10/Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 50ドリュアース |
| 支払条件: | L/C、D/P、T/T、ウェスタン・ユニオン |
| 供給の能力: | 1500部分/月 |
| 材料: | 20CrMnTi | モジュール: | 1.5 |
|---|---|---|---|
| 製造プロセス: | 歯磨き機 | 歯は番号が付いている: | 56 |
| プロファイル タイプ: | 拍車ギヤ | 品質グレード: | ISO 6から7級 |
| ハイライト: | 1.5モジュール56の歯の拍車ギヤ,1.5モジュール56Tの金属の拍車ギヤ,20CrMnTi 56歯の拍車ギヤ |
||

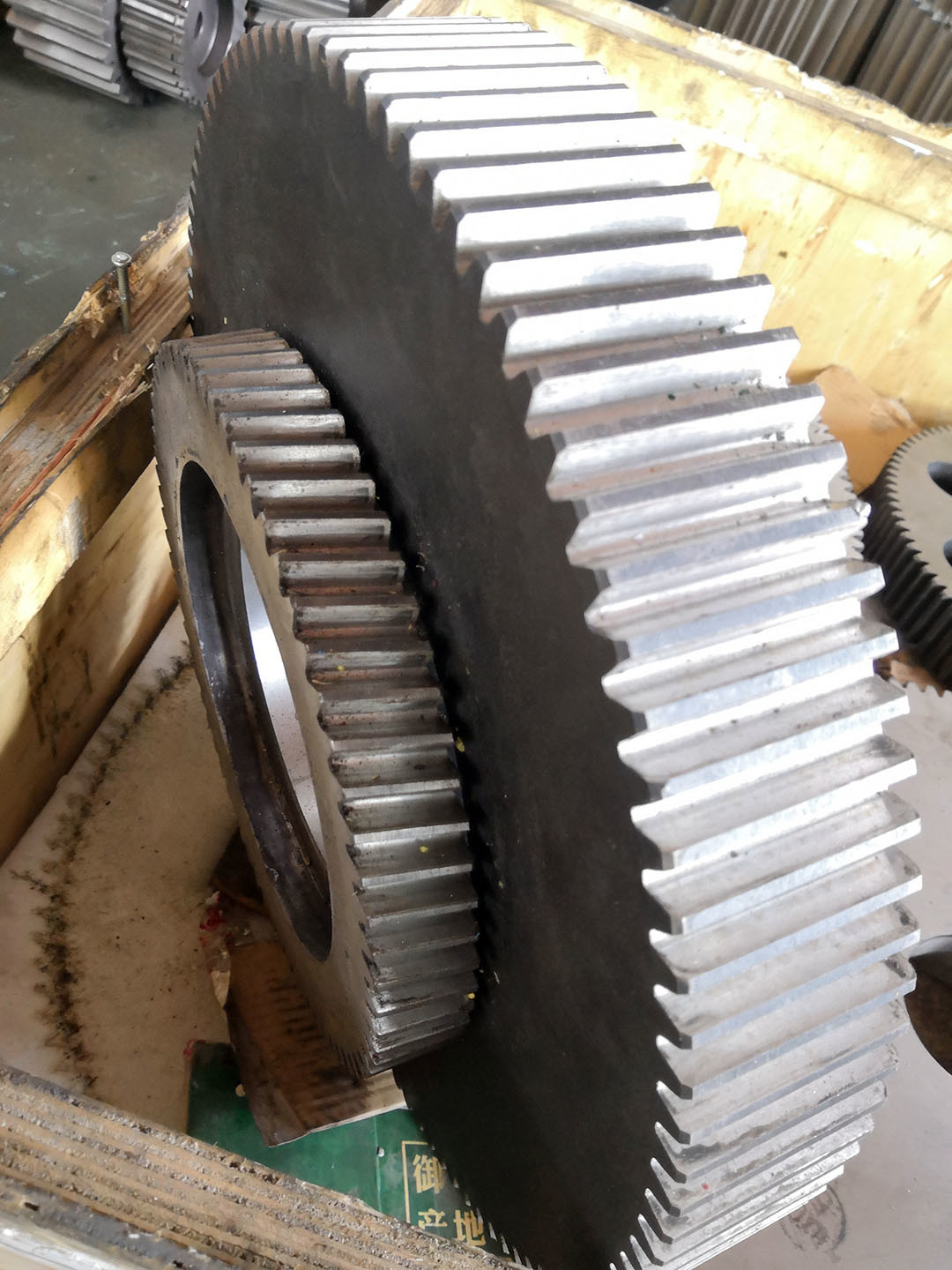

1) スパーギアの説明
スパーギア は,歯 が 付着 し て いる 円筒 や 円盤 を 構成 し て い ます.
軸長 (横) から90度でギアを見れば,歯の顔は直線です
軸の長さを見下ろすと,歯の横断は
通常は三角形ではない.直角 (三角形のように) の代わりに,横切りの側面は曲線がある.
スパーギアが互いに格子をつなぐ
正確には,平行軸に設置されている場合に限ります.
2) スパーギアの圧力角度
スパーギアを 2 つの圧力アングルに分類することができます.
20°は現在の業界標準で,141⁄2°は旧機器である.
| 製品 | スパーギア |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒型歯車 |
| 製造業 | ギアホビング |
| 歯 を 磨く | √ |
| モジュール (M) | 1.5 |
| 歯数 (Z) | 56T |
| 圧力の角度 (α) | 20° |
| ヘリックス角度 (β) | 0 |
| 精度度 | ISO 6から7級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58-62 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
