| 起源の場所 | 中国 |
| ブランド名 | YIZGEAR |
| モデル番号 | SPG22081102 |

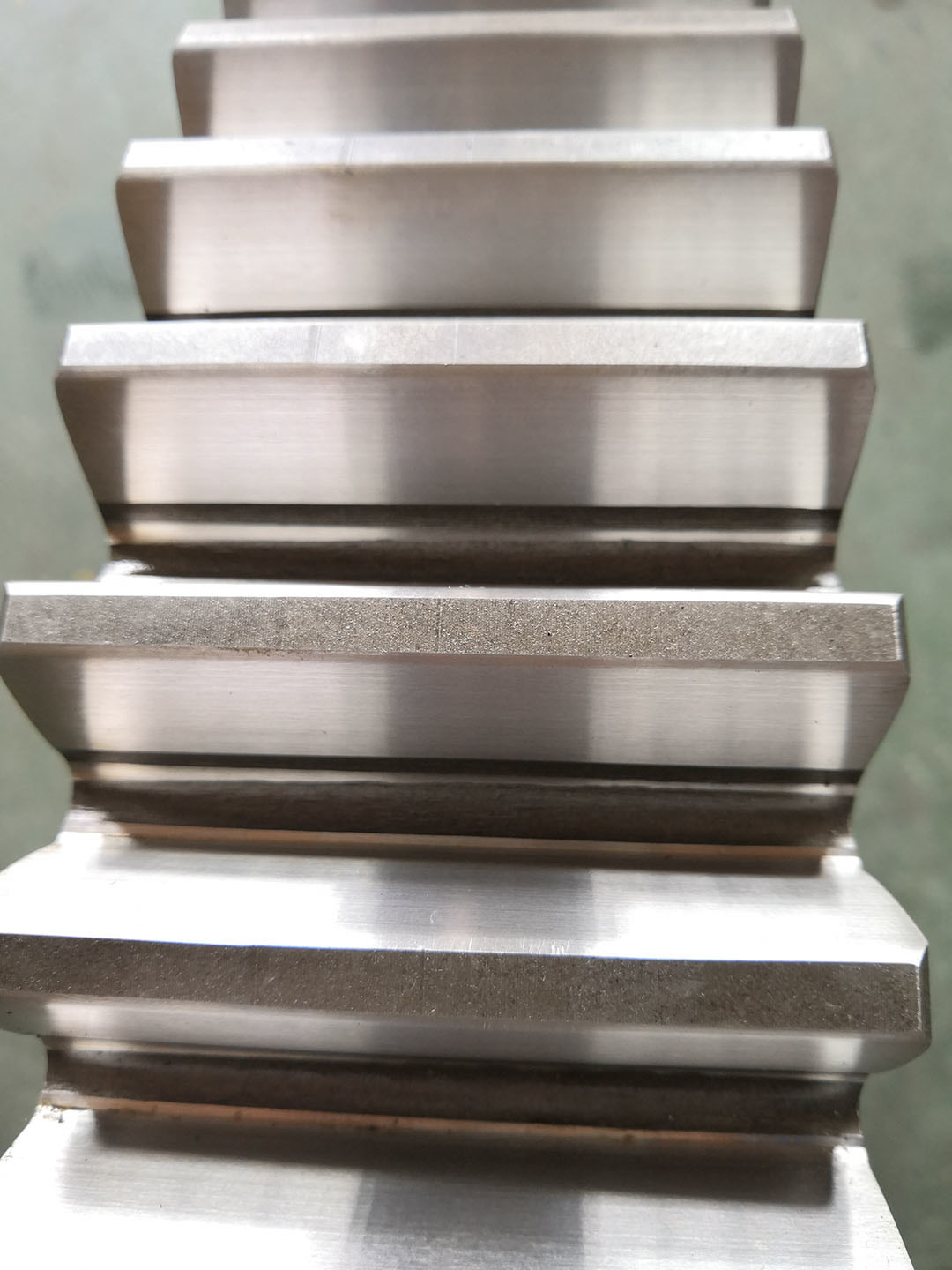

10 モジュール 37T 鉱山機器の送電システムのためのカスタマイズされたスパーギア
1) スパーギアの説明
スパーギア は 円筒型 ギア の 一種 で,シャフト が 平行 と 共同 平面 で,歯 が 直線 の もの です
軸に平行方向で動いている.これはおそらく最もシンプルで最も一般的な種類の歯車です.
製造され,幅広い用途に適しています.
2) スパーギア の 特徴
スポンギヤーの歯は,インヴォルートプロフィールがあり,一度に1つの歯を網羅する.インヴォルート形式は,
歯のメッシュ方法では,高圧の電圧を発生させる.
このため,スポンギーは,通常,低速の歯に圧力をかけ,大きな騒音を生み出します.
速度はほぼどの速度でも使用できます.
| 製品 | スパーギア |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒型歯車 |
| 歯輪製造 | ギアホビング |
| 歯磨き機 | √ |
| モジュール (M) | 10 |
| 歯数 (Z) | 37 |
| 圧力の角度 (α) | 20° |
| ヘリックス角度 (β) | 0° |
| 歯の精度度 | ISO 6から7級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58-62 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
