| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | SPG22081103 |
| 最小注文数量: | 5部分 |
| 価格: | $260/Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 50ドリュアース |
| 支払条件: | L/C、D/P、T/T、ウェスタン・ユニオン |
| 供給の能力: | 1500部分/月 |
| 材料: | 20Cr2Ni4 | DP: | 2.54 |
|---|---|---|---|
| 表面幅: | 65 | 歯は番号が付いている: | 24 |
| プロファイル タイプ: | まっすぐな歯 | 品質グレード: | ISO 6から7級 |
| ハイライト: | 20Cr2Ni4鋼鉄拍車ギヤ,精密拍車ギヤ10モジュール24T,20Cr2Ni4鋼鉄精密拍車ギヤ |
||

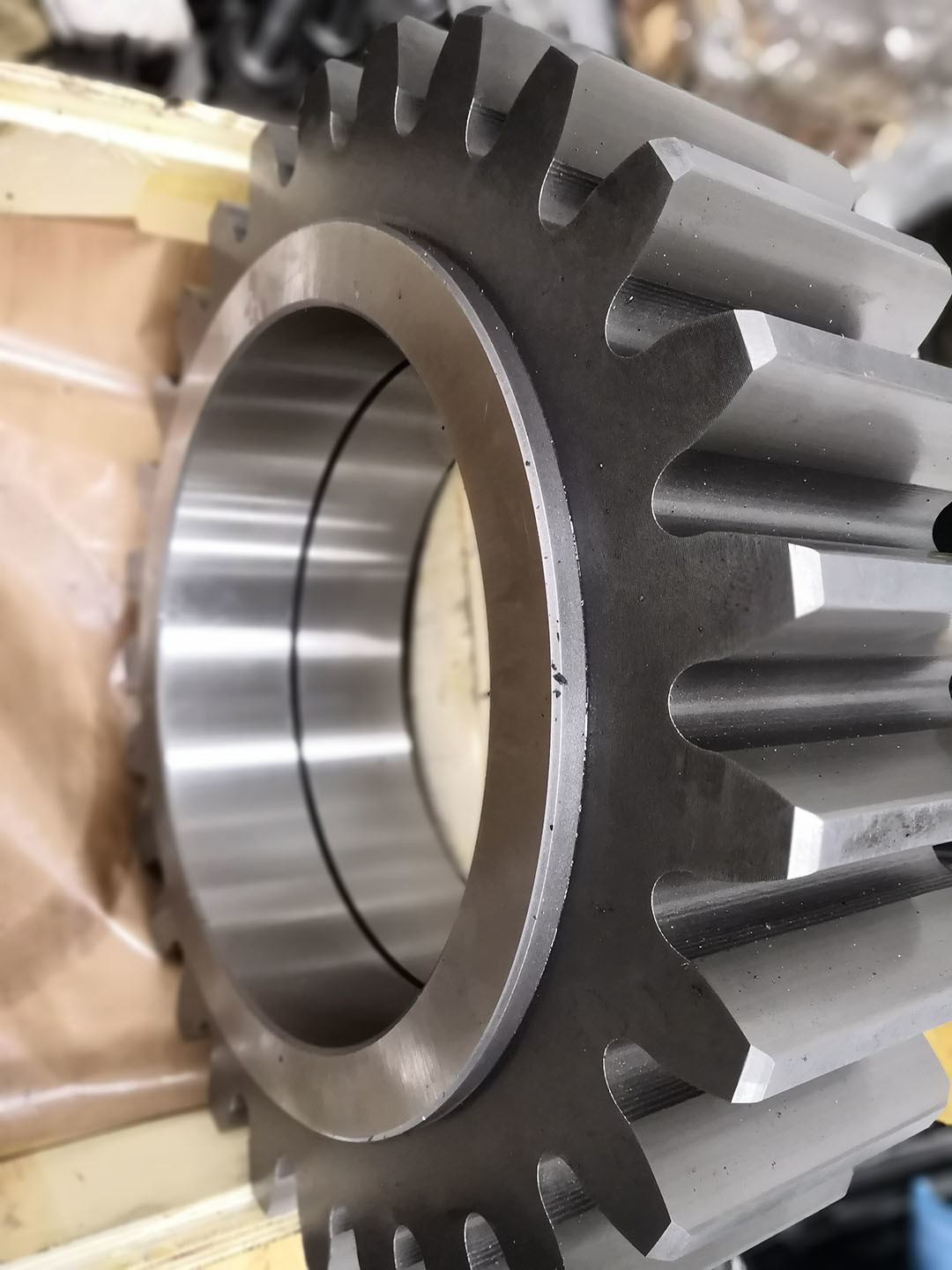

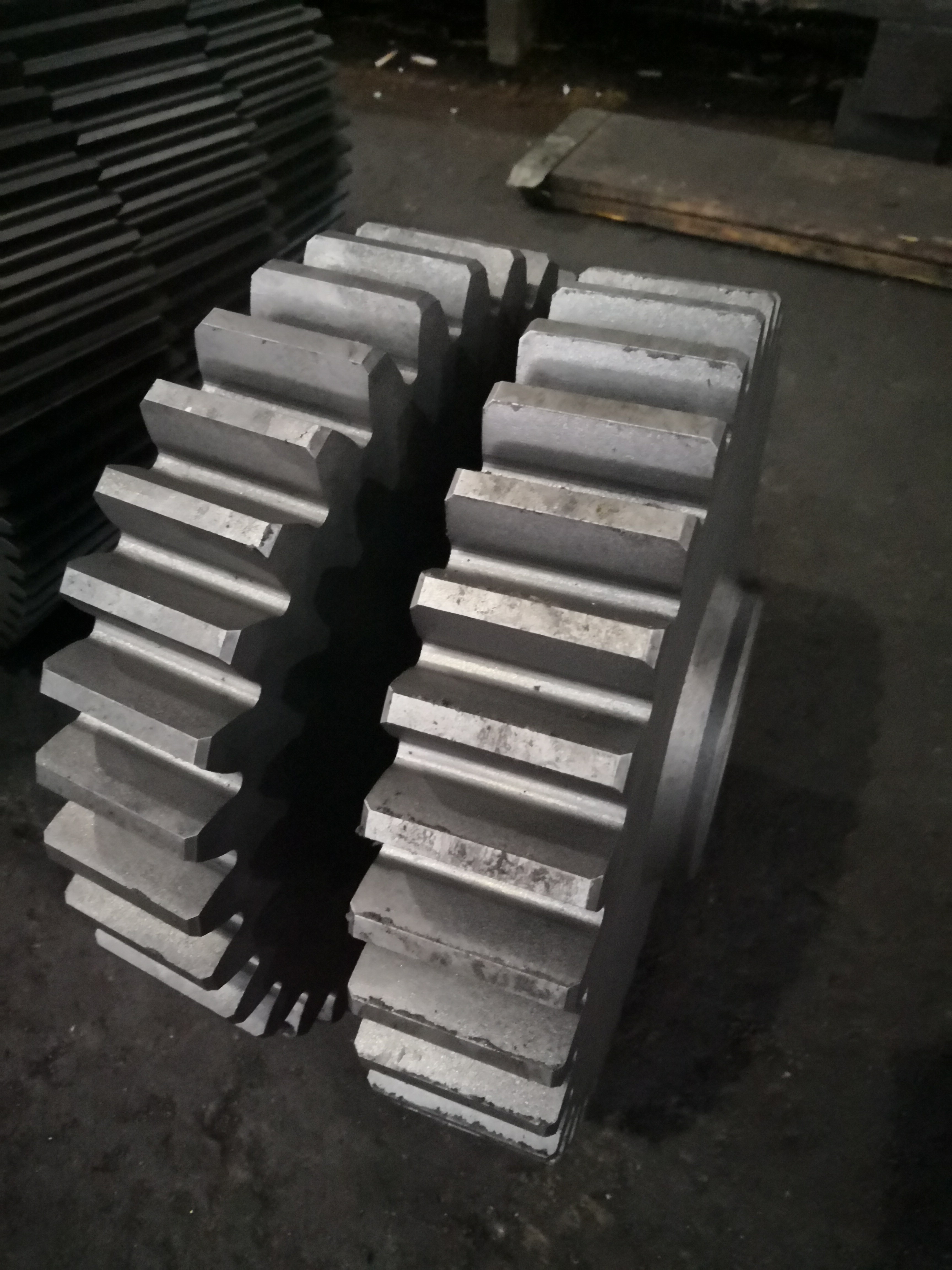

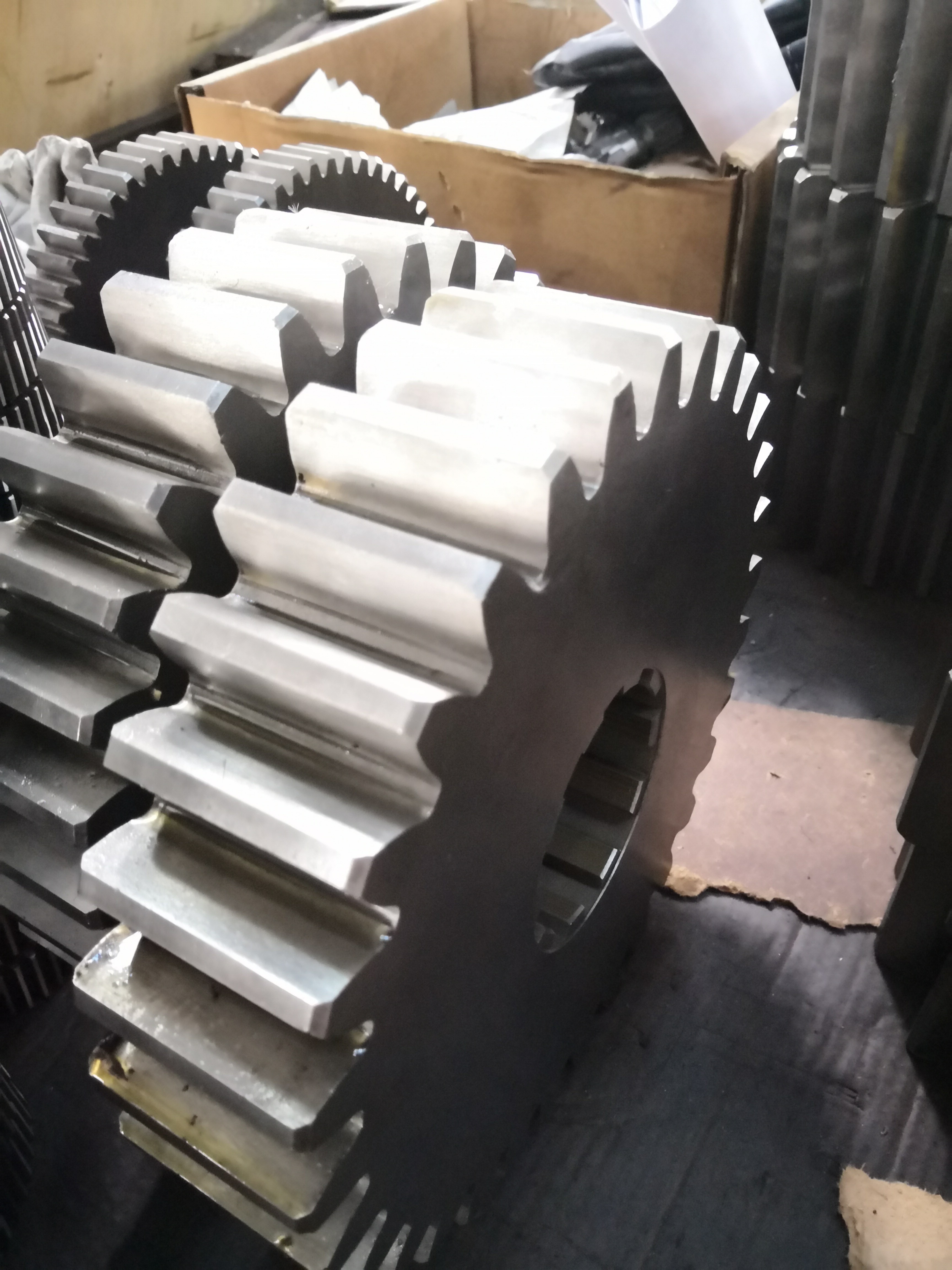

10 モジュール24T 振動器具磨き 送電速度減速器のための惑星装置
1) スパーギアの種類
スポンギーの主要タイプは外側と内側である.
外部ギアには切断された歯があります シリンダーの外面に
2つの外部のギアが互いの方向に回転します
内部ギアとは対照的に,シリンダーの内部表面に切断された歯があります.
外付け装置 内部ギアの中に座ってギアが同じ方向に回転します
シャフトが位置しているからです 内部のギアセットは外部のギアセットよりもコンパクトです
内部ギア 主に惑星のギア駆動装置に使用される.
| 製品 | スパーギア |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒型歯車 |
| 歯輪製造 | ギアホビング |
| 歯磨き機 | √ |
| モジュール (M) | 10 |
| 歯数 (Z) | 24 |
| 圧力の角度 (α) | 20° |
| ヘリックス角度 (β) | 0° |
| 歯の精度度 | ISO 6から7級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58-62 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
