| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | SPG22081301 |
| 最小注文数量: | 5部分 |
| 価格: | $260/Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 50ドリュアース |
| 支払条件: | L/C、D/P、T/T、ウェスタン・ユニオン |
| 供給の能力: | 1500部分/月 |
| 材料: | 20Cr2Ni4 | モジュール: | 14 |
|---|---|---|---|
| 表面幅: | 90 | 歯数: | 17 |
| ピッチ直径: | 238 | スプラインのタイプ: | 直角型スプリング |
| ハイライト: | 14モジュール17T惑星ドライブ ギヤ,14モジュール17Tの金属の拍車ギヤ,長方形のスプラインの金属の拍車ギヤ |
||

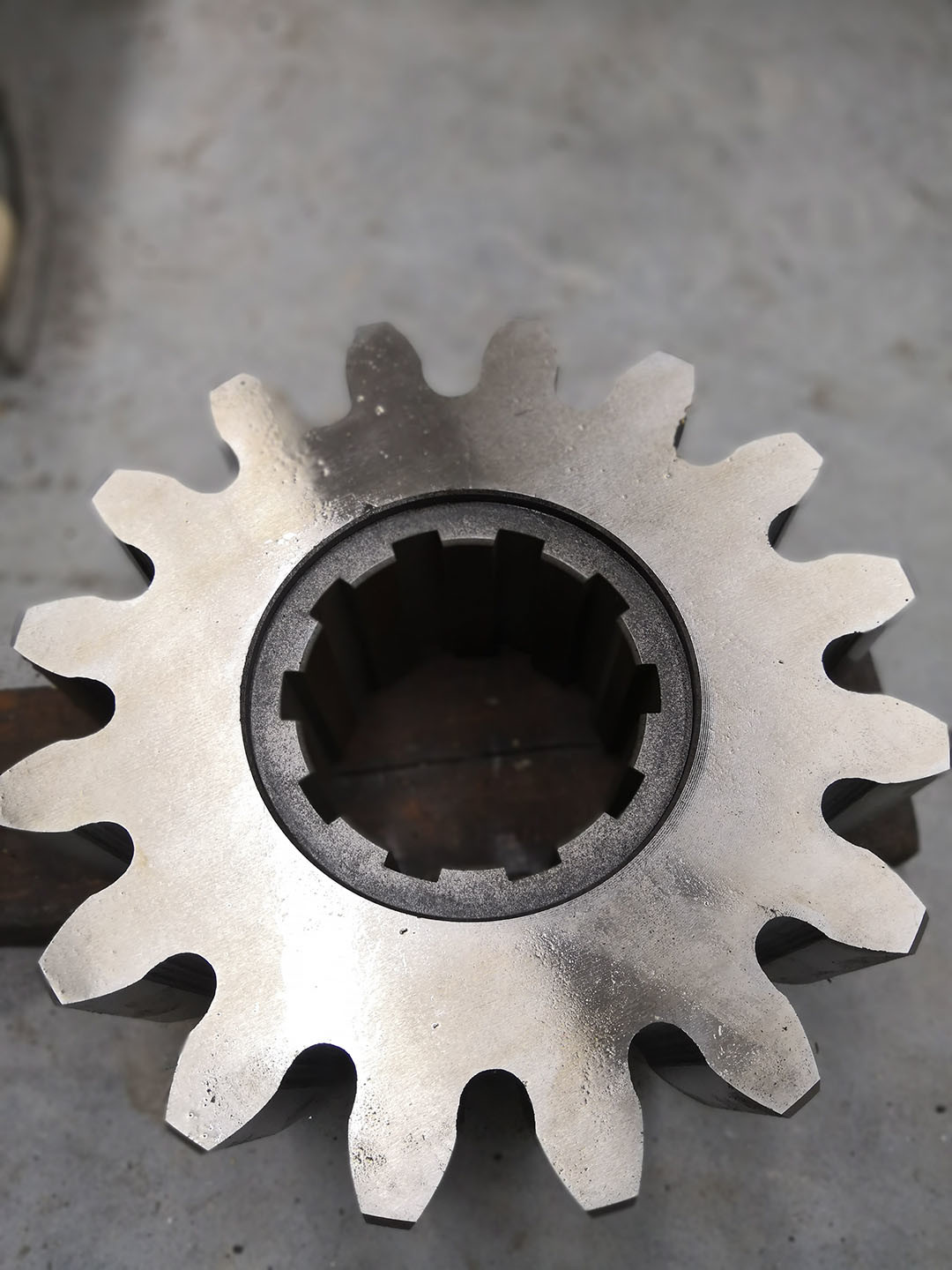

14 モジュール 17T ギアグリンド 惑星駆動 スパールギア transm ーションギアボックス
1) スパーギヤの説明
スポンギアは,工業工場で使用される円筒形の歯部品です
このシンプルなギアは安価で 機械的な動きや速度,パワー,トルクを制御します
耐久性があり 信頼性があり 日常的な産業作業を 容易にするため 定速正動力を提供します
2) スパーギア の 適用
スパーギアとは,2つの平行と平行の間の動きを伝達する最も簡単に視覚化できる一般的なギアです.
スパーギアは,最も人気のあるタイプの1つです.
精密シリンダー
| 製品 | スパーギア |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒型歯車 |
| 歯輪製造 | ギアホビング |
| 歯磨き機 | √ |
| モジュール (M) | 14 |
| 歯数 (Z) | 17 |
| 圧力の角度 (α) | 20° |
| ヘリックス角度 (β) | 0° |
| 歯の精度度 | ISO 6から7級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58-62 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
